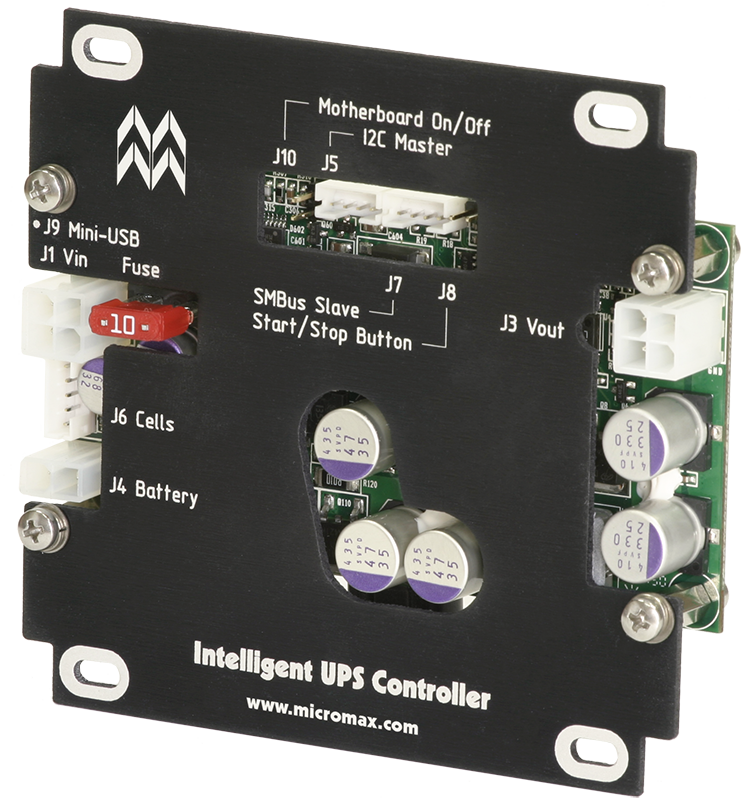

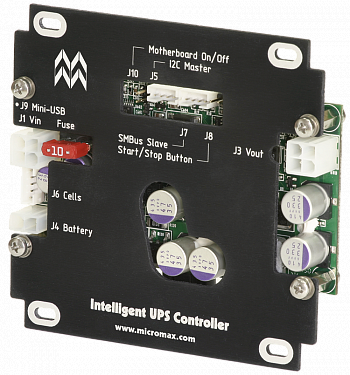

PC/104 Intelligent UPS Controller

Модуль интеллектуального контроллера ИБП в формате PC/104
  • Описание
  • Спецификация
  • Напряжение питания 6-30 В
  • Регулируемый выход 6-24 В с шагом 0,25 В
  • Использование различных типов аккумуляторов (Li-Ion, Li-Po, LiFePO4, Lead Acid)
  • Рабочая температура: от - 40 до + 85 °С

Интеллектуальный контроллер ИБП представляет собой источник бесперебойного питания в формате PC/104 с регулируемым выходом. Устройство может использовать широкодиапазонный источник питания, резервный аккумулятор и объединяет в себе возможность зарядки различных типов аккумуляторов (Li-Ion, Li-Po, LiFePO4, Lead Acid) и функцию балансировки ячеек. Переключение между питанием от батареи и внешним источником постоянного тока осуществляется автоматически.

Связь с устройством осуществляется посредством порта USB или шины SMBUS. Параметры задаются через интерфейс USB и хранятся в энергонезависимой флеш-памяти. ОС Windows определяет интеллектуальный контроллер ИБП как батарею и автоматически отображает его в области уведомлений на панели задач.

Напряжение питания устройства 6...30 В, программируемый вывод напряжения 6...24 В (с шагом 0,25 В). Для питания устройства возможно использование как регулируемого, так и нерегулируемого источника постоянного тока. Выходное напряжение стабилизировано высокоэффективным DC-DC преобразователем, способным вырабатывать ток до 6 А (10 А максимально).

Интеллектуальный контроллер ИБП имеет возможность точного определения уровня заряда путем прецизионного измерения входного и выходного тока. В случае низкого уровня заряда батареи,
система может послать импульс на материнскую плату (или оповестить об оставшейся величине заряда по USB) для безопасного выключения системы.

  • Подробнее
Технические характеристики
Минимальное напряжение питания: 6 В
Максимальное напряжение питания: 30 В
Регулируемый выход: 6…24 В с шагом 0,25 В
Порог разряда батареи для выключения системы: Настраиваемый
Максимальный входной ток (защита с помощью предохранителя): 10 А, предохранитель Mini-blade)
Потребление тока в режиме сна: < 50 мкA
Разъемы входа: Mini-Fit JR
Разъемы выхода: Mini-Fit JR
Входной/выходной ток (DC-DC преобразователь): Максимум 6 А (пиковое значение 10 А, не более 30 с)
Заряд батарей: 6…30 В, 3 А
Габариты (Ш x В x Г): 101×96×23,5 мм
Форм-фактор: PC/104

Условия эксплуатации и хранения

Рабочая температура: от - 40 до + 85 °С
Температура хранения: от - 40 до + 85 °С
Максимальное время наработки на отказ: 50 000 ч при +85 °С, > 200 000 ч при +65 °С
КПД (при напряжении питания 10-16 В): 80-95% в зависимости от нагрузки, входного и выходного напряжений
