IPWR104HR

Плата конвертора РС/104 мощностью 100 Вт с изоляцией
RTD Embedded Technologies, Inc. Производитель:
RTD Embedded Technologies, Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Форм-фактор: PC/104
  • Удалённое выключение
  • КПД: не менее 85% (типичное, при полной нагрузке)
  • Рабочий температурный диапазон: от –40 до +85°С

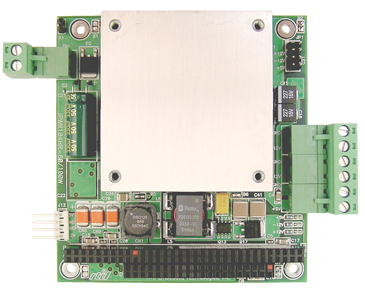

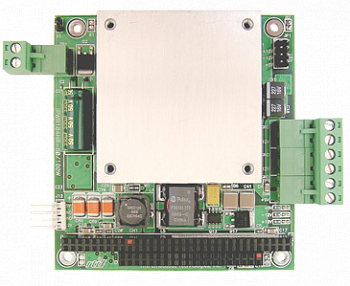

Плата конвертора RTD IPWR104HR представляет собой элегантное решения для систем стандарта PC/104, нуждающихся в надёжном изолированном модуле питания. Две доступные модификации с диапазонами входных напряжений 18 - 36 В и 33 - 75 В подойдут для широкого спектра приложений - от коммуникационных до авиационных.

IPWR104HR работает в расширенном температурном диапазоне: от -40 до +85 ºC. Питание подается на шину PC/104, а также на клеммные колодки. Выходные напряжения: +5 В при 12 A / 20 A, +12 В при 2 A и -12 В при 500 мA, максимальная суммарная мощность 100 Вт.

Типичная сфера применения IPWR104HR: промышленные, транспортные, авиационные, коммуникационные и военные приложения.

  • Подробнее
Технические характеристики
Форм-факторCовместим с PC/104
Выходная мощность100 Вт, 12/20 A при 5 В
Выходное напряжение+5 В, +-12 В, -5 В на шине PC/104
Входные напряжения18 – 36 В и 33 – 75 В
КПДне менее 85% (типичное, при полной нагрузке)
Гальваническая развязка1500 В (2 с)
Пульсация выходного сигнала50 мВ (от пика к пику)
Защита от переполюсовкидо -40 В (18-36 В) до -100 В (33-75 В)
Другие характеристикиУдалённое выключение      Преобразователь постоянного тока соответствует требованиям UL1950, EN60950 и CSA22.2 #324 Защита от входных помех
Размеры90 x 96 x 15 мм (Д х Ш х В)
Вес~ 0,14 кг
Среднее время наработки на отказIPWR104HR-L100W:  2286102 часа IPWR104HR-H100W:  1677869 часов
Условия эксплуатации и хранения
Рабочая температураОт -40 до +85 °С
Температура храненияОт –55 до +125 °C
Относительная влажность90%, без образования конденсата
  • Подробнее
Артикул Описание
IPWR104HR-L50W RTD. Плата конвертора в формате РС/104.
IPWR104HR-L100W RTD. Плата конвертора в формате РС/104. Выходное напряжение 5 В, +-12 В; входное напряжение 18 – 36 В
IPWR104HR-H100W RTD. Плата конвертора в формате РС/104. Выходное напряжение 5 В, +-12 В; входное напряжение 33 – 75 В

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
