JTF

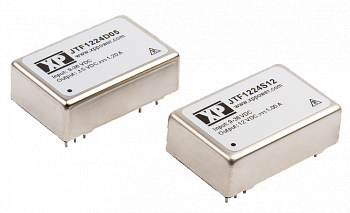

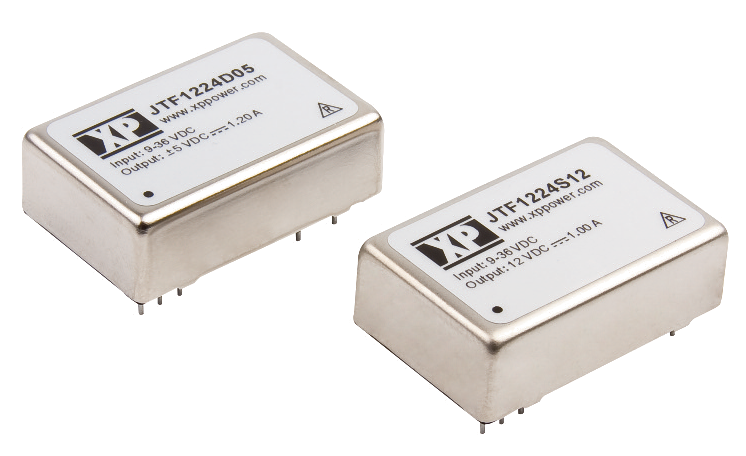

Встраиваемый источник питания
Производитель:Прочие производители
- Описание
- Спецификация
- Информация для заказа
- 8-15 Вт
- Высокая плотность энерговыделения
- Широкий входной диапазон
- Рабочая температура -40...+105 °C
- Одинарный и двойной вывод
- Стандартное удаленное
- Изоляция 1600 В постоянного тока
| Технические характеристики | |
|
Ввод |
|
|---|---|
| Напряжение питания |
24 В (9-36 В постоянного тока) 48 В (18-75 В постоянного тока) |
| Входной ток | Смотрите таблицу в файле спецификации |
| Входной фильтр | П-образная схема |
| Входной ток отраженной волны пульсирующей компоненты постоянного тока | 20 мА полная амплитуда через индуктор 12 μH и конденсатор 47 μF, 5 Гц...20 МГц |
| Скачок напряжения на входе |
Модели 24 В: 50 В постоянного тока в течение 100 мс (1 с для версий 12 Вт) Модели 48 В: 100 В постоянного тока в течение 100 мс (1 с для версий 12 Вт) |
|
Вывод |
|
| Выходное напряжение | Смотрите таблицу в файле спецификации |
| Минимальная нагрузка | Без ограничений |
| Исходная точность установки | ±1.0% макс. для JTF15, ±1.2% для остальных |
| Задержка при старте | 20 мс стандартно |
| Нестабильность выходного напряжения или тока | ±0.2% макс. одинарный вывод, ±0.5% двойной вывод |
| Изменение напряжения или тока при изменении нагрузки | ±0.5% макс. одинарный вывод, ±1.0% двойной вывод |
| Перекрестное регулирование | ±5% на моделях с двойным выводом (когда один вывод отрегулирован на 100% нагрузки, а другой варьируется в пределах 25...100% нагрузки.) |
| Переходный режим | <3% отклонение макс., восстановление в пределах 1% за 250 μс для изменения нагрузки 25% |
| Фон переменного тока | 85 мВ полная амплитуда, 20 МГц пропускная способность для JTF08, JTF10 и JTF12, 60 мВ полная амплитуда, 20 МГц пропускная способность для JTF15 |
| Защита от перегрузки |
150% от полной нагрузки стандартно для JTF08 и JTF15, 170% от полной нагрузки стандартно для JTF10 и JTF12 |
| Защита от перенапряжения |
Модели 3.3 В: 3.9 В стандартно Модели 5 В: 6.2 В стандартно Модели 12 В: 15 В стандартно Модели 15 В: 18 В стандартно Модели ±5 В: ±6.2 В стандартно Модели ±12 В: ±15 В стандартно Модели ±15 В: ±18 В стандартно |
| Защита от короткого замыкания | Отключение и перезагрузка с автоматическим восстановлением |
| Максимальная емкостная нагрузка | Смотрите таблицу в файле спецификации |
| Температурный коэффициент | ±0.02/ °C максимально |
| Удаленное включение/выключение |
Включение: 3...12 В постоянного тока или разомкнутый контур Выключение: <1.2 В постоянного тока или контакты короткого замыкания 1, 2 и 3 |
|
Общие характеристики |
|
| Производительность | Смотрите таблицу в файле спецификации |
| Изоляция |
1600 В постоянного тока ввод-вывод 1600 В постоянного тока ввод-корпус 1600 В постоянного тока вывод-корпус |
| Емкость изоляции |
2000 пФ максимально для JTF15, 1500 пФ максимально для остальных |
| Частота переключения |
330 КГц стандартно для JTF15, 270 КГц стандартно для остальных |
| Удельная мощность |
JTF08: 20 Вт/дюйм3, JTF10: 25 Вт/дюйм3, JTF12: 30 Вт/дюйм3, JTF15: Вт/дюйм3 |
| Максимальная наработка на отказ | >1 млн часов по MIL-HDBK-217F при +25 °C, GB |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | -40...+105 °C, понижение с нагрузки 100% при +60 °C до нулевой при +105 °C для версий 10 Вт, 12 Вт и 15 Вт и с нагрузки 100% при 70 °C до нулевой при 105 °C для версии 8 Вт |
| Температура корпуса | +105 °C максимально |
| Температура хранения | -40...+125 °C |
| Влажность | До 90%, без конденсации |
| Охлаждение | Естественная конвекция |
| Model | Description |
| JTF1224D12 | XP Power. Схема интегральная монолитная преобразователя +/-12V 12W |
