Jupiter-MM-5000

Источник питания постоянного тока в форм-факторе PC/104-Plus
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Суммарная выходная мощность до 110 Вт при 25 °C
  • Доступны модели в форм-факторах PC/104 и PC/104-Plus
  • Дистанционное включение/выключение
  • Рабочая температура: −40...+85 °C

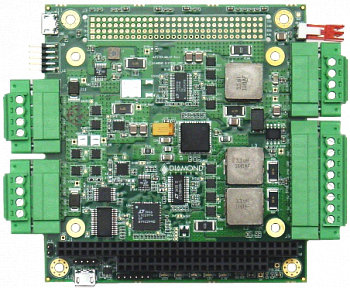

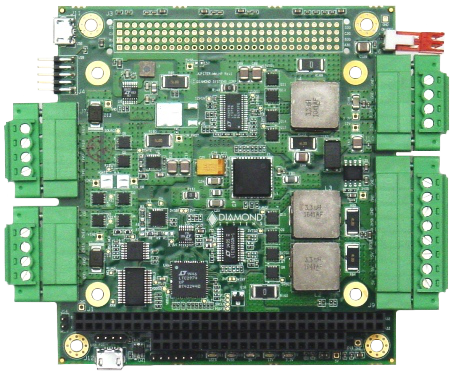

Источники питания Jupiter-MM-5000 состоят из модуля PC/104 с полной схемой регулятора постоянного напряжения, встроенным охлаждением, съемной контактной группой с винтовыми зажимами для коммутации ввода-вывода и разъемами шины PC/104. Широкий диапазон напряжения питания 8...32 В постоянного тока совместим со стандартными промышленными источниками 12 В, 24 В и 28 В.

Встроенные возможности обеспечивают непревзойденный уровень управления, мониторинга и безопасности. Доступ и конфигурирование всех функций осуществляется в режиме реального времени с помощью программного приложения и библиотеки разработчика.

Jupiter-MM-5000 имеет современный конструктив и использует высокоэффективные комплектующие последнего поколения. Он обеспечивает производительность до 95 процентов, предъявляя более низкие требования к напряжению питания и снижая тепловыделение.

Jupiter-MM-5000 предназначен для защищенных приложений, таких как автомобильные или бортовые. Устройство способно функционировать в расширенном температурном диапазоне −40...+85 °C, что подтверждается результатами тестирования. Низкопрофильные компоненты для поверхностного монтажа снижают чувствительность устройства к ударам и вибрации. В качестве элементов охлаждения предлагаются радиатор или теплоотводящая пластина. Коммутация ввода-вывода осуществляется посредством контактной группы с винтовыми зажимами, что позволяет достичь высочайшего уровня защищенности.

Системный контроллер

Топовые модели Jupiter-MM-5312 оборудованы системным контроллером, открывающим доступ к расширенному набору функций конфигурирования, управления и мониторинга. Управление системным контроллером осуществляется в реальном времени с помощью программного обеспечения и библиотеки разработчика через порт USB.

  • Включение/выключение выводов +12 В, +5 В, +5 В в режиме ожидания, +3.3 В, +3.3 В в режиме ожидания
  • Мониторинг выходного тока/напряжения
  • Упорядочение выходного напряжения и управление скоростью нарастания выходного напряжения
  • Настройка выходного напряжения
  • Мониторинг напряжения питания
  • Коррекция ошибок на базе программируемых предельных значений с уведомлением о прерывании, а также выключение устройства в случае перегрузки или других программируемых условий
  • Защита от перегрузки с автоматическим перезапуском после устранения неполадок
  • Регистрация предельных показателей напряжения и температуры
  • Выбор напряжения переключения на второй ввод

Коммутация ввода-вывода

Jupiter-5000 имеет две съемные контактные группы с винтовыми зажимами, допускающие использование кабелей диаметром 14AWG (1,628 мм). Основной вход располагается на 4-позиционной контактной группе, оборудованной конденсаторами с двумя независимыми вводами для увеличения допустимой токовой нагрузки. Одна контактная группа обеспечивает выходное напряжение +5 В и +12 В. Все выходные напряжения от устройства также подаются на соответствующие контакты на разъемах PC/104 и PC/104-Plus. Кроме этого, имеется двухконтактный разъем с фрикционным зажимом для аппаратного дистанционного включения/выключения устройства.

  • Подробнее
Технические характеристики
Напряжение питания 8...32 В постоянного тока
Пульсация напряжения питания <100 мВ RMS
Напряжение отсечки 31 В номинально
Выходное напряжение/ток (для моделей 218 Вт) +5 В при 20A
+12 В при 8A
+3.3 В при 5A
+5 В в режиме ожидания при 1A
+3.3 В в режиме ожидания при 0.1A
Выходное напряжение/ток (для моделей 100/110 Вт) +5 В при 20A
+12 В при 8A
Управление питанием Есть (для моделей 218 Вт)
Нет (для моделей 100/110 Вт)
Программируемое включение/выключение Есть (для моделей 218 Вт)
Нет (для моделей 100/110 Вт)
Защита на выходе Ограничение тока / защита от короткого замыкания
Пульсация выходного напряжения <50 мВ RMS (+5 В на выходе при нагрузке 50%)
Изменение напряжения ±3%, Вмин...Вмакс
Производительность 80...95% в зависимости от нагрузки и напряжения питания
Включение/выключение Удаленное и программируемое
Разъемы PC/104-Plus Сквозная 16-битная шина ISA
32-битная шина PCI
Размеры Форм-фактор PC/104 (90×96 мм без зажимных контактов)
Максимальная высота от поверхности платы — 11 мм
Вес 147 г с радиатором
164 г с теплоотводящей пластиной

Условия эксплуатации и хранения

Рабочая температура -40...+85 °C
Рабочая влажность 5...95% без конденсации
RoHS Соответствует
  • Подробнее

Модель Описание
JMM-5312-APRHT Источник постоянного тока Jupiter-MM-5312, 218 Вт, +5 В / +12 В / +3.3 В, системный контроллер, Форм-фактор PC/104-Plus, теплоотводящая пластина, расширенный температурный диапазон
JMM-5312-ARHT Источник постоянного тока Jupiter-MM-5312, 218 Вт, +5 В / +12 В / +3.3 В, системный контроллер, Форм-фактор PC/104, теплоотводящая пластина, расширенный температурный диапазон
JMM-5012-APK Источник постоянного тока Jupiter-MM-5012, 110 Вт, +5 В / +12 В, Форм-фактор PC/104-Plus, радиатор, расширенный температурный диапазон
JMM-5012-AK Источник постоянного тока Jupiter-MM-5012, 110 Вт, +5 В / +12 В, Форм-фактор PC/104, радиатор, расширенный температурный диапазон
JMM-5000-APK Источник постоянного тока Jupiter-MM-5012, 100 Вт, +5 В, Форм-фактор PC/104-Plus, радиатор, расширенный температурный диапазон
JMM-5000-AK Источник постоянного тока Jupiter-MM-5012, 100 Вт, +5 В, Форм-фактор PC/104, радиатор, расширенный температурный диапазон

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.


  • Подробнее
