Jupiter-MM-7000

Защищенные источники питания в форм‑факторе PC/104
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Несколько вариантов вывода
  • Опциональная система ИБП
  • Соответствует спецификациям MIL-STD-810G по ударам и вибрации
  • Рабочая температура: от -40 до +85 °C

Семейство компактных защищенных устройств JMM‑7000 обеспечивает питание постоянного тока в соответствии со стандартами MIL в распространенном форм-факторе PC/104 (90×96 мм). Модели JMM-7000 соответствуют ряду стандартов, среди которых MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810G, и DO-160. Опциональная изоляция 500 В, защита от понижения напряжения и ИБП на базе ионисторов позволяют использовать устройства в компактных авиационных, сухопутных, и морских электронных системах.

Источники питания серии JMM 7300 полностью соответствуют стандартам MIL. Устройства младшей серии JMM 7000 предназначены для коммерческих промышленных приложений, где необходимо резервное или изолированное питание.

Резервное питание на базе ионисторов

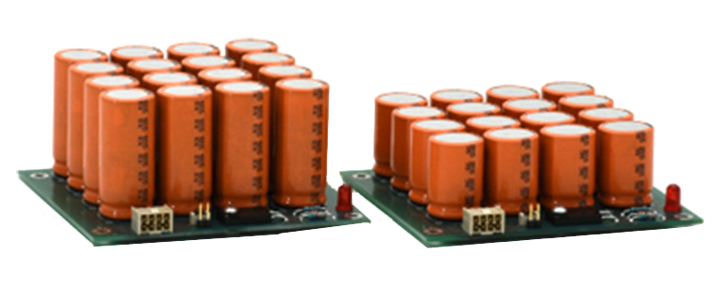

Серия блоков ионисторов SEP-7000 в форм-факторе PC/104 разработана для использования с источниками питания JMM-7000, оборудованными ИБП. Данные блоки обеспечивают до 3300 Дж (Вт·с) резервной энергии для поддержания стабильной работы системы в случае прекращения подачи питания. Контроллер заряда/резерва на JMM-7000 использует новую технологию заряда ионисторов, которая автоматически регулирует ток и напряжение заряда каждой батареи в блоке ионисторов для избежания перезаряда и других потенциально опасных ситуаций. Состояние заряда/разряда и другие функции управления отображаются через светодиодные индикаторы на JMM-7000, а также на главном компьютере с помощью соединения по USB.

Блоки ионисторов SEP-7000 существуют двух емкостей и двух конфигураций. Один из вариантов предусматривает непосредственный монтаж на нижнюю сторону JMM-7000 без использования кабелей, что в итоге дает наиболее компактное защищенное решение. Второй вариант предусматривает кабельное соединение, что дает возможность разместить блоки ионисторов отдельно от основного устройства и более гибко распоряжаться доступным пространством.

Технические характеристики
Варианты вывода: 12 В постоянного тока, 40 Вт, изоляция 500 В постоянного тока
5 В постоянного тока, 25 Вт, изоляция 500 В постоянного тока
5-28 В постоянного тока, 40 Вт, неизолированный
Электромагнитные помехи Соответствует требованиям MIL STD 461C/D/E/F и DO 160C/D/E/F/G
Защищенность ввода Соответствует MIL STD704A/D/E/F, MIL STD 1275A/B, и DO 160 категории A, B, и Z
Скачки напряжения 100 В постоянного тока / 50 мс, 600 В постоянного тока / 20 мкс
Падение напряжения 6 В постоянного тока / 1 с
Обратная полярность Защита от обратной полярности
Источник бесперебойного питания Подключаемая опциональная система ИБП на базе высокоэффективных ионисторов
Микроконтроллер Встроенный микроконтроллер отслеживает состояние источника питания и блока ионисторов в реальном времени
Ввод 9-36 В постоянного тока, 2 А максимально
Размеры 90 x 96 мм (PC/104)

Условия эксплуатации и хранения

Рабочая температура От -40 до +85°C
Удары/вибрация Соответствует спецификациям MIL STD 810G
Артикул Описание
JMM-7305-ISO-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 5 В, изолированный, ИБП, 461, 704/1275

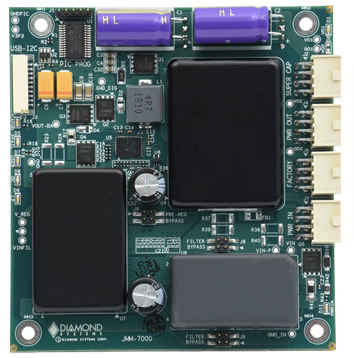

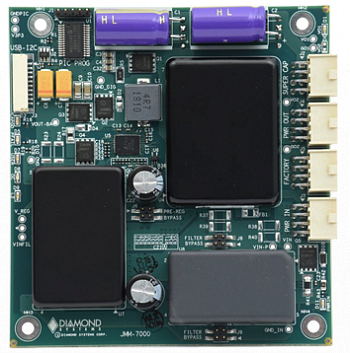

JMM-7312-ISO-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 12 В, изолированный, ИБП, 461, 704/1275
JMM-7390-ISO-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 5 В / 12 В, изолированный, ИБП, 461, 704/1275
JMM-7305-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 5 В, неизолированный, ИБП, 461, 704/1275

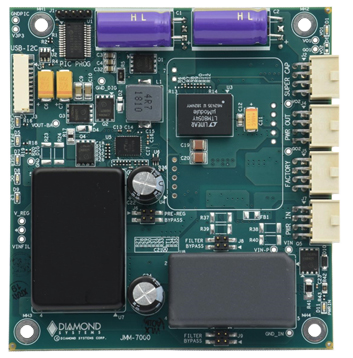

JMM-7312-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 12 В, неизолированный, ИБП, 461, 704/1275
JMM-7005-ISO-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 5 В, изолированный, ИБП
JMM‑7012‑ISO‑UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 12 В, изолированный, ИБП
JMM-7005-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 5 В, неизолированный
JMM-7012-UPS Источник питания Jupiter-MM-7000 в форм-факторе PC/104, 12 В, неизолированный
