TPSi1000
Изолированный источник питания мощностью 85 Вт
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Соответствует PC/104
- Напряжение питания от +9 до +33 В постоянного тока
- Ограничитель скачков напряжения соответствует MIL-STD-1275
- Рабочая температура: от -40 до +85 °C

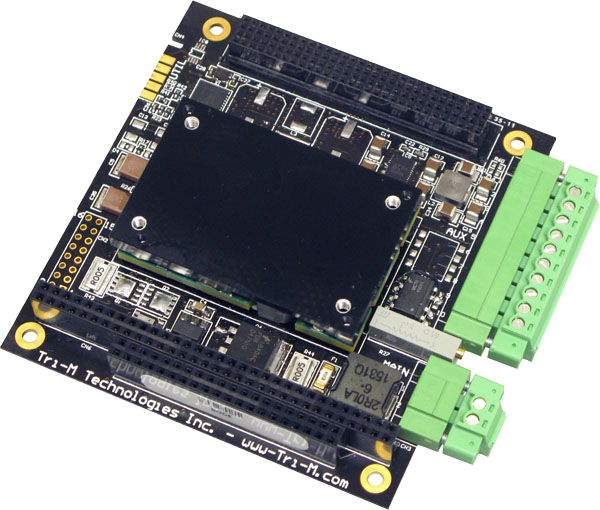

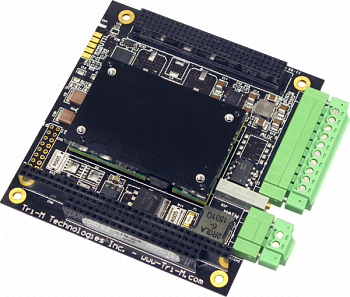

Плата TPSi1000 от компании Tri-M — это гальванически изолированный источник питания в форм-факторе PC/104-Plus для встраиваемых приложений требующих изоляции. Широкий диапазон напряжений питания, подавление переходных процессов, изоляция и удобные разъемы позволяют с успехом использовать TPSi1000 в приложениях, работающих в неблагоприятных условиях эксплуатации. Плата способна выдерживать удары, вибрации, и экстремальные температуры.
| Технические характеристики | |
| Диапазон напряжений питания | От +9 до +33 В постоянного тока |
| Выходное напряжение | +5 В @ 17 А, +12 В @ 2 А |
| Максимальная суммарная мощность | 85 Вт |
| Напряжение между выводами и землей | 2250 В максимально |
| Подавление выбросов напряжения | 6000 Вт суммарно |
| Пульсация/шум на выходе | Стандартно 20 мВ, максимально 75 мВ |
| Колебания в зависимости от напряжения | ±0,05 % максимально |
| Колебания в зависимости от нагрузки | ±0,06 % максимально |
| Частота переключения | 267 кГц (5 В), 1,01 МГц (3,3 В) |
| Встроенный предохранитель | 15A (на входе) |
| Ток покоя | 22 мА (при выключенных светодиодных индикаторах и выводах) |
| Ограничитель скачков напряжения | Соответствует MIL-STD-1275 |
| КПД | До 88% |
| Размеры | Соответствуют PC/104, 90 x 96 x 15 мм |
| Вес | 110 г (без разъемов), 117 г (с разъемами) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Выключение по температуре | +120 °C |
| Артикул | Описание |
| TPSi1000‑512‑PBF | Форм-фактор PC/104+, изолированный, напряжение питания от +9 до +33 В постоянного тока, выходы +5 В и +12 В, рабочая температура: от -40 до +85 °C, шина ISA, шина PCI |
| TPSi1000-5-PBF | Форм-фактор PC/104+, изолированный, напряжение питания от +9 до +33 В постоянного тока, выход +5 В, рабочая температура: от -40 до +85 °C, без шин ISA и PCI |
| TPSi1000-12-PBF | Форм-фактор PC/104+, изолированный, напряжение питания от +9 до +33 В постоянного тока, выход +12 В, рабочая температура: от -40 до +85 °C, шина ISA, шина |
| TPSi1000-XY-PBF | Форм-фактор PC/104+, изолированный, напряжение питания от +9 до +33 В постоянного тока, выходная мощность 85 Вт, выходы по требованию заказчика |
