TPSi1085
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Изоляция 2250 В
- Подавление выбросов напряжения 6000 Вт
- Диапазон входных напряжений от +9 до +33 В
- Расширенный температурный диапазон от -40 до +85 °C

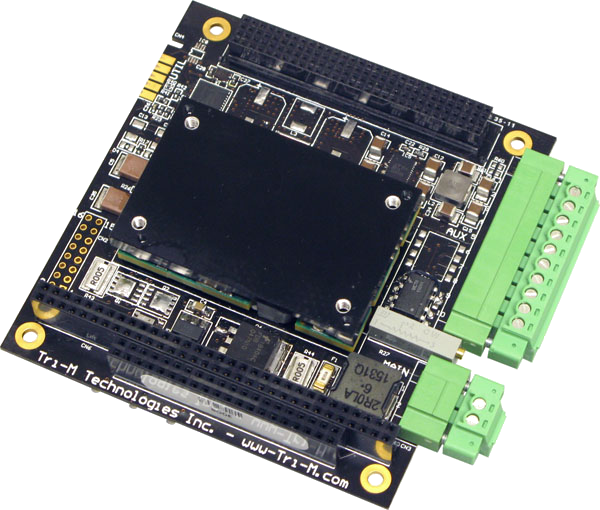

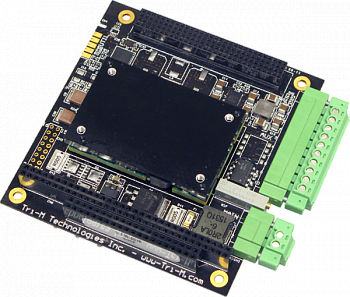

Tri-M TPSi1085 — это изолированный конвертор постоянного тока, выполненный в форм-факторе PC/104‑Plus и созданный для использования во встраиваемых приложениях, нуждающихся в изолированном и чистом питании в жестких условиях эксплуатации.
Работающий с широким диапазоном входных напряжений, имеющий схему подавления выбросов напряжения, гальваническую развязку и быстрозажимные контактные колодки, этот защищенный конвертор идеально подходит для использования в промышленных приложениях.
Спроектированный для эксплуатации в жестких условиях, включая военные стандарты, удары, вибрацию и расширенный температурный диапазон, TPSi1085 прекрасно подходит для использования в транспортных, оборонных и авиационно-космических приложениях. Обеспечивающий надёжную защиту и высокую производительность, TPSi1085 является превосходным решением в сфере изолированных преобразователей постоянного тока.
Типичная сфера применения TPSi1085: промышленные, транспортные, оборонные и авиационные приложения.
| Технические характеристики | |
| Диапазон напряжений питания: | От +9 до +33 В постоянного тока |
| Защита от скачков напряжения: | Соответствует MIL-STD-1275 |
| Выходное напряжение: |
+5 В @ 17 А +3,3 В @ 8 А |
| Максимальная суммарная мощность: | 85 Вт |
| КПД: | До 88 % |
| Напряжение между выводами и землей: | 2250 В максимально |
| Подавление выбросов напряжения: | 6000 Вт суммарно |
| Пульсация/шум на выходе: | Стандартно 20 мВ, максимально 75 мВ |
| Колебания в зависимости от напряжения: | ±0,05 % максимально |
| Колебания в зависимости от нагрузки: | ±0,06 % максимально |
| Частота переключения: | 267 кГц (5 В), 1,01 мГц (3,3 В) |
| Предохранитель по току: | Встроенный 15 А (на вводе) |
| Ток покоя: | 22 мА (при выключенных индикаторах и выводах) |
| Размеры: | Форм-фактор PC/104, 90 x 96 x 15 мм |
| Вес: |
110 г без заглушек, 117 г с заглушками |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура: | От -40 до +85 °C |
| Защита от перегрева/выключение: | При +120 °C |
| Артикул | Описание |
| TPSi1085 | +3,3 В, +5 В, суммарная мощность - 85 Вт |
| TPSi1085-N-N | Tri-M. Плата конвертера в формате PC/104+ |
