TPSi2100
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Выходное напряжение +5 и +3,3 В
- Напряжение питания от +36 до +72 В
- Форм-фактор PC/104-Plus
- Рабочая температура: от -40 до +85 °C

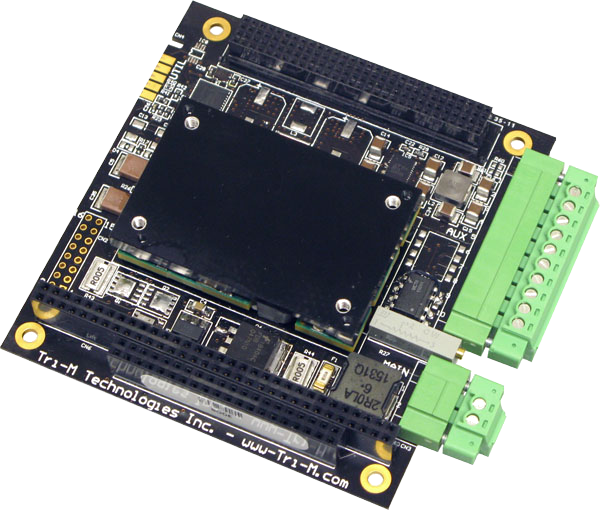

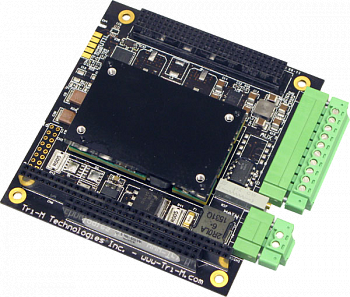

TPSi2100 производства компании Tri-M — это изолированный источник питания в форм‑факторе PC/104‑Plus, обеспечивающий стабилизированное питание для встраиваемых приложений, работающих в суровых условиях эксплуатации.
Устройство обладает широким диапазоном напряжений питания, подавлением выбросов напряжения, гальванической изоляцией, подключаемыми концевыми заглушками и подойдет для любого промышленного приложения.
TPSi1085 является отличным решением для приложений с высокими требованиями к качеству питания. Высокая плотность компонентов, малый форм-фактор и оптимальный баланс таких характеристик как размер, вес и производительность будет по достоинству оценен в аэрокосмической, транспортной, и других отраслях промышленности.
Основные особенности:
- Высокий коэффициент полезного действия
- Возможность эксплуатации в широком диапазоне температур
- Защищенная конструкция
- Изоляция от высокого напряжения
- Изоляция ввода/вывода 2250 В
- Подавление помех 6000 Вт
- Активное ограничение напряжения питания
- Защита от обратной полярности
- Стабилизированное питание для шины PC/104
- Power/OS
| Технические характеристики | |
| Диапазон напряжений питания: | От +36 до +72 В постоянного тока |
| Защита от скачков напряжения: | Соответствует MIL-STD-1275 |
| Выходное напряжение: |
+5 В @ 20 А +3,3 В @ 8 А |
| Максимальная суммарная мощность: | 100 Вт |
| КПД: | До 88 % |
| Напряжение между выводами и землей: | 2250 В максимально |
| Подавление выбросов напряжения: | 6000 Вт суммарно |
| Пульсация/шум на выходе: | Стандартно 20 мВ, максимально 75 мВ |
| Колебания в зависимости от напряжения: | ±0,05 % максимально |
| Колебания в зависимости от нагрузки: | ±0,06 % максимально |
| Частота переключения: | 267 кГц (5 В), 1,01 мГц (3,3 В) |
| Предохранитель по току: | Встроенный 15 А (на вводе) |
| Ток покоя: | 22 мА (при выключенных индикаторах и выводах) |
| Размеры: | Соответствуют форм-фактору PC/104, 90 x 96 x 15 мм |
| Вес: |
110 г без заглушек, 117 г с заглушками |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура: | От -40 до +85 °C |
| Тепловая защита (выключение): | При +120 °C |
| Артикул | Описание |
| TPSi2100 | +5 В, суммарная мощность - 100 Вт |
