Модули CBP
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Быстрая зарядка, 500 000 циклов заряда
- Не боятся глубокого разряда
- Подходит для удаленных приложений (морских, аэрокосмических и т.д.)
- Рабочая температура: от -40 до +65 °C

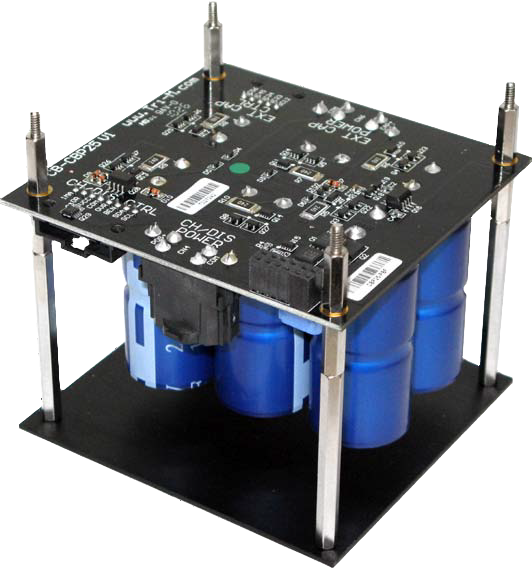

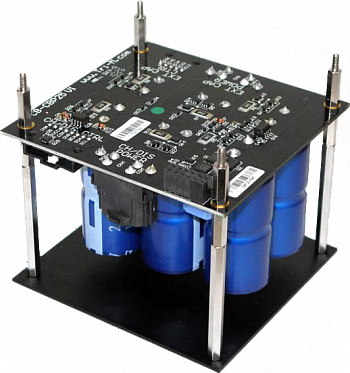

Модули CBP от компании Tri-M — это необслуживаемые многоцикловые системы резервного питания предназначенные для встраиваемых приложений, которые могут быть подвержены воздействию экстремальных температур или требуют большого количества циклов заряда. Многие из таких приложений имеют удаленное расположение, доступ к которым сильно затруднен или дорог (например под водой, или в удаленных географических регионах).
Модули CBP созданы на базе форм-фактора PC/104 и используют электрические двухслойные конденсаторы (EDLC) или ионисторы вместо традиционных аккумуляторов. Ионисторы имеют высокую удельную мощность по сравнению с традиционными электролитическими конденсаторами могут заряжаться очень быстро, и допускают несколько тысяч циклов заряда. Это является преимуществом для приложений которые либо требуют большого количества циклов разряда, либо должны быть необслуживаемыми (таких как удаленные терминалы мобильные средства сбора данных).
При использовании с источниками питания Tri-M (HESC или HPSC), комплексная система будет представлять собой надежный долговечный безаккумуляторный ИБП для встраиваемых приложений. Модули CBP могут иметь емкость 10, 23, 25, 58, 250, или 500 Ф и обеспечивают время автономной работы от 45 с до 45 мин. при нагрузке 20 Вт.
| Технические характеристики | |
| Количество последовательных ячеек |
12 (2 ряда параллельно) (CBP10) 12 (2 ряда параллельно) (CBP23XT) 6 (CBP25) 6 (CBP58) 6 (CBP250) 6 (CBP500) |
| Емкость каждой ячейки (Ф) |
10 (CBP10) 23 (CBP23XT) 25 (CBP25) 58,33 (CBP58) 250 (CBP250) 500 (CBP500) |
| Суммарная емкость (Ф) |
30 (CBP10) 70 (CBP23XT) 150 (CBP25) 350 (CBP58) 1500 (CBP250) 3000 (CBP500) |
| Максимальное рекомендуемое напряжение |
14,2 (CBP10) 13,8 (CBP23XT) 14,2 (CBP25) 14,2 (CBP58) 14,2 (CBP250) 14,2 (CBP500) |
| Максимальный запас энергии в джоулях (напряжение отсечки 7 В) |
763 (CBP10) 1623 (CBP23XT) 1908 (CBP25) 4451 (CBP58) 19080 (CBP250) 38160 (CBP500) |
| Время автономной работы в минутах |
CBP10: 2,5 @ 5 Вт 1,27 @ 10 Вт 0,63 @ 20 Вт 0,3 @ 40 Вт 0,2 @ 60 Вт CBP23XT: 4,62 @ 5 Вт 2,25 @ 10 Вт 1,16 @ 20 Вт 0,5 @ 40 Вт 0,23 @ 60 Вт CBP25: 6,36 @ 5 Вт 3,18 @ 10 Вт 1,59 @ 20 Вт 0,79 @ 40 Вт 0,53 @ 60 Вт CBP58: 14,8 @ 5 Вт 7,4 @ 10 Вт 3,7 @ 20 Вт 1,85 @ 40 Вт 1,2 @ 60 Вт CBP250: 63,6 @ 5 Вт 31,8 @ 10 Вт 15,9 @ 20 Вт 7,95 @ 40 Вт 5,3 @ 60 Вт CBP500: 127,2 @ 5 Вт 63,6 @ 10 Вт 31,8 @ 20 Вт 15,9 @ 40 Вт 10,6 @ 60 Вт |
| Вес |
0,16 кг (CBP10) 0,17 кг (CBP23XT) 0,32 кг (CBP25) 0,37 кг (CBP58) 2,27 кг (CBP250) 3,63 кг (CBP500) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +65 °C |
| Температура хранения | От -40 до +70 °C |
| Артикул | Описание |
| CBP10 | Емкостной модуль резервного питания 10 Ф |
| CBP23XT | Емкостной модуль резервного питания 23 Ф |
| CBP25 | Емкостной модуль резервного питания 25 Ф |
| CBP58 | Емкостной модуль резервного питания 58,33 Ф |
| CBP250 | Емкостной модуль резервного питания 250 Ф |
| CBP500 | Емкостной модуль резервного питания 500 Ф |
