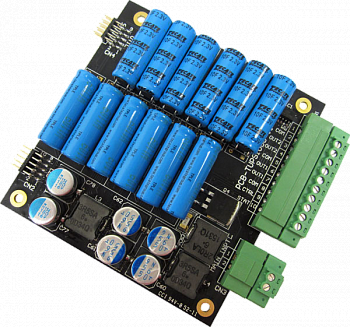

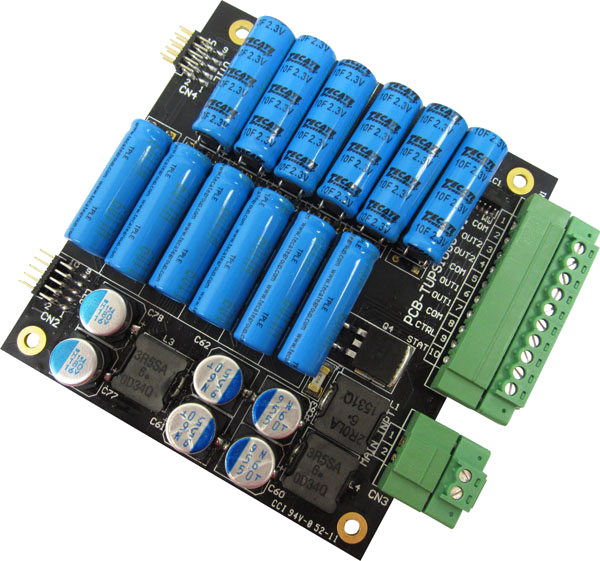

TUP1000
Одноплатный ИБП на базе ионисторов в форм‑факторе PC/104
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Напряжение питания: от +4,5 до +33 В постоянного тока
- Резервная емкость: 0,833 Ф
- Энергетическая емкость: 260 Дж
- Рабочая температура: от -40 до +85 °C
TUP1000 — выполненный в малом форм-факторе конвертор постоянного тока, в котором вместо аккумуляторов используются ионисторы для мгновенного включения ИБП. Данный высокопроизводительный блок питания способен обеспечить 35 Вт при +5 В или 42 Вт при +12 В.
Типоразмер PC/104 позволяет использовать его во встраиваемых системах с низким уровнем энергопотребления, нуждающихся в источнике резервного питания при кратковременных отключениях основного источника.
TUP1000 обеспечивает программируемое выходное напряжение в диапазоне от +4,5 до +12,6 В. Защищенная конструкция обладает функцией подавления помех и имеет разъемы с фиксацией.
Преимущества:
- Высокая эффективность
- Работа в расширенном диапазоне температур окружающей среды
- Защищенная конструкция
- Подавление помех
- Power/OS
- Полноценный ИБП с интеллектуальной зарядкой
- Ионисторы с длительным сроком службы
- Форм-фактор PC/104
| Технические характеристики | |
| Диапазон входных напряжений | От +4,5 до +33 В |
| Ультраконденсаторы: | |
| Резервная ёмкость | 0,833 Ф |
| Энергоёмкость | 260 Дж |
| Саморазряд | 1,67 мВ/с |
| Выход 1: | |
| Диапазон напряжений |
От 4,75 до 5,25 В (TUP1000-5) От 11,4 до 12,6 В (TUP1000-12) |
| Ток |
7 A (TUP1000-5) 3,5 A (TUP1000-12) |
| Напряжение пульсаций |
От 10 до 20 мВ (TUP1000-5) От 15 до 50 мВ (TUP1000-12) |
| Нестабильность выходного напряжения по нагрузке |
От 100 до 120 мВ (TUP1000-5) От 80 до 100 мВ (TUP1000-12) |
| Линейная нестабильность выходного напряжения | <10 мВ |
| Температурный дрейф выходного напряжения | 100 мВ |
| КПД |
92% (TUP1000-5) 95% (TUP1000-12) |
| Вход/выход 2: | |
| Диапазон напряжений | От 6,5 до 25 В |
| Ток | 7 A |
| Напряжение пульсаций | От 80 до 100 мВ |
| Нестабильность выходного напряжения по нагрузке | <350 мВ |
| Линейная нестабильность выходного напряжения | От 10 до 20 мВ |
| Температурный дрейф выходного напряжения | 150 мВ |
| КПД | 96% |
| USB | CDC и MSC |
| Светодиодная индикация |
На плате: 3 светодиода RGB Вне платы: 3 RGB или 9 одноцветных |
| Поддержка ОС | Linux с ядром 2.6.25 и более поздними |
| Форм-фактор | PC/104 |
| Размеры | 90 × 96 × 11 мм |
| Вес | 80 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От −40 до +85 °C |
| Температура хранения | От −40 до +85 °C |
| Артикул | Описание |
| TUP1000-5-PBF | Форм-фактор PC/104, напряжение питания от 4,5 до 33 В постоянного тока, выходная мощность 35 Вт, выходное напряжение 5 В, RoHS |
| TUP1000-12-PBF | Форм-фактор PC/104, напряжение питания от 4,5 до 33 В постоянного тока, выходная мощность 42 Вт, выходное напряжение 12 В, RoHS |
| TUP1000‑ADJ‑PBF | Форм-фактор PC/104, настраиваемый вывод, RoHS |
| TUP1035-5 | Tri-M. Плата конвертера в формате PC/104+ |
