V12SC-SER(-UPS)
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Напряжение питания от 7 до 40 В постоянного тока
- Соответствие MIL-STD-810 по ударам и вибрации
- Ограничитель выбросов соответствует MIL-STD-1275
- Рабочая температура: от -40 до +85 °C максимально
В комплексе с источником резервного питания V12SC‑SER — это защищенный источник бесперебойного питания с выходами 12 В @ 5 А и 5 В @ 1 А, предназначенный для использования в удаленных и неблагоприятных условиях окружающей среды. V12SC-SER может быть подключен к солнечной панели или к автомобильному источнику питания. Защита входа соответствует требованиям MIL-STD-1275 и способна справляться с переходными процессами и провалами нагрузки на тяжелых промышленных транспортных средствах таких как крупные карьерные самосвалы.

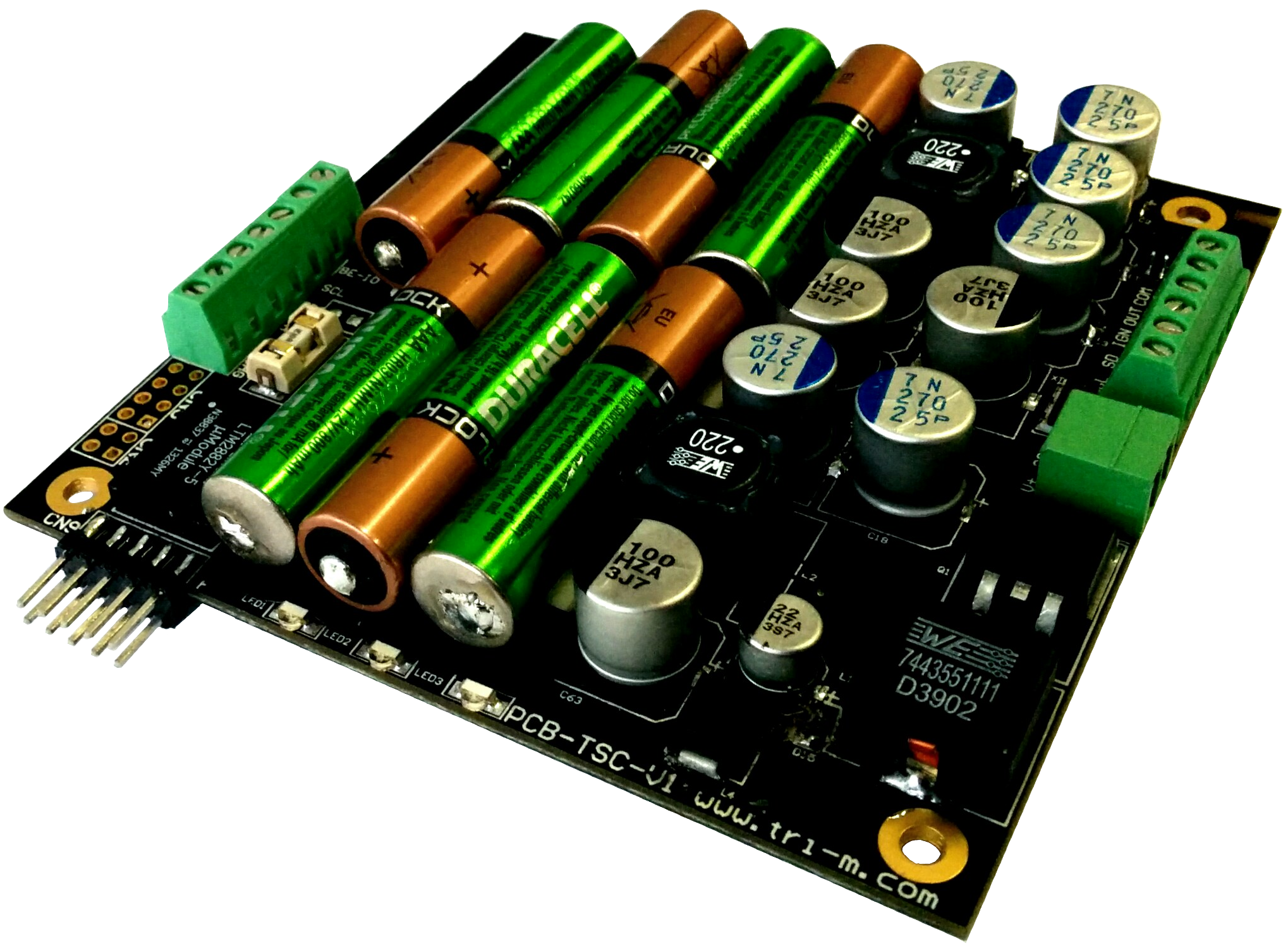

Форм-фактор PC/104 облегчает интеграцию с другими модулями, такими как процессорные, коммуникационные и модули ввода-вывода. Универсальное зарядное устройство работает с аккумуляторами типа NiCd, NiMh, SLA, Li-Ion, ионисторами и SMBus. Модель V12SC-SER-UPS оборудована встроенными аккумуляторами типа NiMh, обеспечивающими 6,3 Вт·ч резервной энергии.
V12SC-SER оборудован двумя портами RS-232 для мониторинга данных и администрирования. Один порт имеет изоляцию 2500 Вrms и питание 5 В @ 200 мА, что позволяет с успехом использовать его для датчиков интенсивности солнечного света и температуры солнечной панели. Второй порт имеет питание 5 В @ 1 А для таких устройств как процессор с низким энергопотреблением. Питание 5 В на последовательных портах можно независимо переключить на 12 В.
Три цветных светодиодных индикатора на V12SC-SER отображают состояние устройства и три дополнительных внешних индикатора могут быть использованы для удаленного отображения состояния. Светодиодами можно управлять удаленно через порты RS-232 для отображения других функций.
Преимущества:
- Поддержка солнечной панели. Если энергии от солнечной панели недостаточно, V12SC восполнит недостаток из резервного источника
- Размеры соответствуют форм-фактору PC/104
- Широкий диапазон напряжений питания от 7 до 40 В постоянного тока
- Подавление переходных процессов соответствует MIL-STD-1275
- Удары и вибрации соответствуют MIL-STD-810
- Универсальное зарядное устройство с поддержкой аккумуляторов типа NiCd, NiMh, SLA, Li-Ion, ионисторов и SMBus
- Широкий диапазон рабочих температур
- Изолированный порт RS-232 и питание 5 В для удаленных датчиков и мониторинга данных
| Технические характеристики | |
| Напряжение питания | От +7 до +40 В постоянного тока |
| Защита на входе |
Ограничитель выбросов соответствует MIL-STD-1275 Предохранитель 12 А (V12SC-SER-UPS ограничен мощностью 35 Вт из-за встроенных аккумуляторов NiMh) |
| Выход |
12 В @ 5 А 5 В @ 1 А (на последовательном порту 2, CN10) 5 В @ 0,2 А (изолированные 5 В на последовательном порту 1, CN9) |
| Зарядка аккумуляторов |
От 9 до 20 В @ 7 А 8,4 В @ 6,3 Вт·ч (22 600 Дж) (номинал V12SC-SER-UPS) |
| Защита зарядки |
Предохранитель 10 А в разъеме с возможностью замены в полевых условиях Ограничитель по температуре 84°C (V12SC-SER-UPS) |
| Размеры | PC/104, 90 x 96 x 15,24 мм |
| Вес |
82 г (V12SC-SER) 173 г (V12SC-SER-UPS) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От -40 до +85 °C (V12SC-SER) От -10 до +50 °C (V12SC-SER-UPS, ограничен встроенными аккумуляторами) |
| Артикул | Описание |
| V12SC‑SER‑PBF | Форм-фактор PC/104, напряжение питания от 7 до 40 В постоянного тока, выходная мощность источника питания и интеллектуальной зарядки 60 Вт, +12 В, RS-232, последовательный интерфейс, работает с аккумуляторами NiMh, NiCd, Li-Ion, SMBus, SLA, ионисторами. Поддержка солнечной батареи для основного входа, рабочая температура от -40 до +85 °C |
| V12SC‑SER‑UPS‑PBF | Форм-фактор PC/104, напряжение питания от 7 до 40 В постоянного тока, выходная мощность источника питания и интеллектуальной зарядки 60 Вт, +12 В, RS-232, последовательный интерфейс, работает с аккумуляторами NiMh, NiCd, Li-Ion, SMBus, SLA, ионисторами. Встроенные аккумуляторы ААА типа NiMh, Поддержка солнечной батареи для основного входа, рабочая температура от -10 до +50 °C |
