Xtreme/PSU
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Напряжение питания: от +6 до +36 В
- Выходные напряжения: +5 В @ 10 А, +12 В @ 5 А, +5 В - в режиме ожидания @ 1 А
- Суммарная выходная мощность: 115 Вт
- Рабочая температура: от -40 до +85 °C

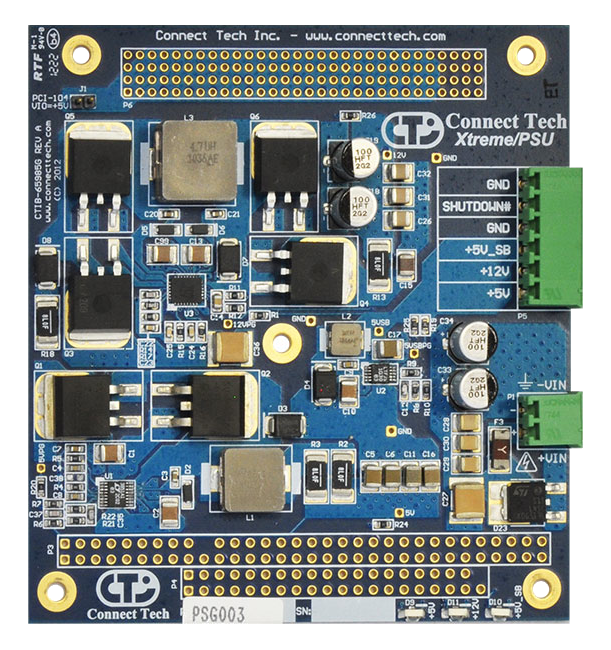

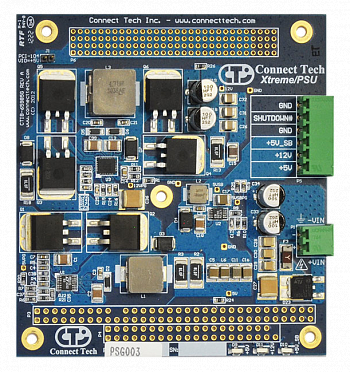

Плата Xtreme/PSU от Connect Tech — это мощный высокоэффективный источник питания в форм-факторе PC/104, способный работать в расширенном диапазоне температур окружающей среды. Xtreme/PSU обеспечивает питание всех шин расширения семейства PC/104 таких как PC/104, PC/104-Plus, PCI-104, PCI/104-Express и PCIe/104.
Xtreme/PSU обладает высокой выходной мощностью 115 Вт, и обеспечивает на выходе напряжения +5 В, +12 В и +5 В (режим ожидания). Может работать в качестве автономного источника питания для любой встраиваемой системы, размещаться непосредственно в стеке PC/104, или использоваться в паре с одноплатным компьютером.
Плата Xtreme/PSU работает с широким диапазоном напряжений питания от +6 до +36 В постоянного тока и предназначена для обширного спектра защищенных промышленных приложений и приложений наземного и воздушного транспорта.
Источник питания Xtreme/PSU может использоваться в сочетании с процессорными платами и платами расширения Connect Tech с целью формирования полнофункционального решения.
| Технические характеристики | |
| Шина расширения |
PSG001: PC/104-Plus (PCI и ISA), PSG002: PC/104 (только ISA), PSG003: PCI-104 (только PCI), PSG004: PCIe/104 (только PCI Express), PSG005: PCI/104-Express (PCI Express и PCI), PSG006: Embedded (без разъемов шины) |
| Напряжение питания | от +6 до +36 В постоянного тока |
| Защита на входе | Защита от обратной полярности, подавление выбросов напряжения и предохранитель |
| Энергопотребление | 115 Вт |
| Выход +5 В | 10 А максимально, в полном диапазоне от -40 до +85 °C непрерывно |
| Выход -12 В | 0,5 А максимально, в полном диапазоне от -40 до +85 °C непрерывно |
| +5 В в режиме ожидания | 1 А максимально, в полном диапазоне от -40 до +85 °C непрерывно |
| Нестабильность выходного напряжения по току нагрузки | Менее 1% |
| Защита на выходе | Защита от перегрузки и подавление выбросов напряжения |
| КПД | До 93% |
| Разъемы | Выход: стандартный разъем с шагом 3,5 мм и ответный разъем |
| Опционально | Винтовые фланцы для защиты от ударов и вибрации |
| Размеры | Соответствуют PC/104 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| PSG101 | Источник питания Xtreme/PSU – (PC/104-Plus) |
| PSG102 | Источник питания Xtreme/PSU – (PC/104) |
| PSG103 | Источник питания Xtreme/PSU – (PCI-104) |
| PSG104 | Источник питания Xtreme/PSU – (PCIe/104) |
| PSG105 | Источник питания Xtreme/PSU – (PCI/104-Express) |
| PSG106 | Источник питания Xtreme/PSU – (Embedded) |
