Xtreme/PSU Isolated
Изолированный источник питания
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Изоляция до 2.25 кВ
- Мощность до 195 Вт
- Шины PC/104-Plus, PCI-104, PCI/104-Express, PCIe/104
- Передовая активная система защиты

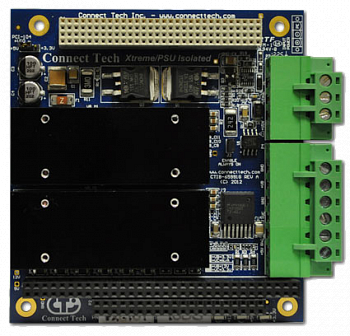

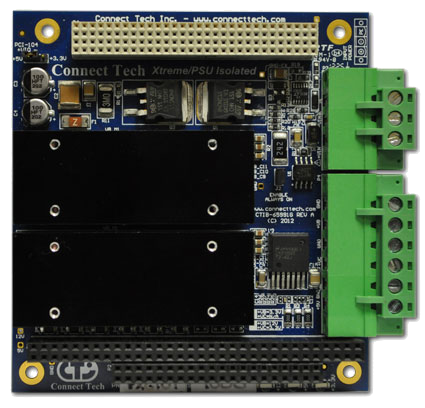

Плата конвертора Xtreme/PSU Isolated производства компании Connect Tech — высокоэффективный, мощный изолированный блок питания в форм-факторе PC/104, способный работать в условиях экстремальных температур. Он обеспечивает изолированное питание для распаянных на плате разъемов, а также напрямую снабжает энергией все семейство шин расширения PC/104, таких как PC/104, PC/104-Plus, PCI-104, PCI/104-Express и PCIe/104.
Xtreme/PSU Isolated — высоконадежный источник питания, обладающий мощностью до 195 Вт и имеющий на выходе напряжения +3.3 В, +5 В, и +12 В. Он может быть использован как автономный источник питания для любых встроенных систем, или использоваться непосредственно в любом одноплатном компьютере или блоке PC/104.
Xtreme/PSU Isolated обладает широким диапазоном напряжения питания от +9 до +36 В DC и предназначен для использования в широком диапазоне защищенных приложений включая военные, промышленные, а также воздушный и наземный транспорт. Он может быть использован в комбинации с мезонинным процессором
и платами расширения Connect Tech с целью формирования законченного конструкторского решения.
и платами расширения Connect Tech с целью формирования законченного конструкторского решения.
| Технические характеристики | |
|---|---|
| Напряжение питания | +9..+36 В DC |
| Изоляция напряжения | 2250 В максимум |
| Выходное напряжение | +3.3 В, +5 В и +12 В |
| Суммарная выходная мощность | До 195 Вт Размеры Стандарт PC/104 (90х96 мм) |
| Шины расширения | PC/104-Plus (PCI и ISA) PC/104 (только ISA) PCI-104 (только PCI) PCIe/104 (только PCI Express) PCI/104-Express (PCI Express и PCI) Embedded (нет разъемов расширения) |
| Защита на входе | Обратная полярность, скачки напряжения и предохранители |
| КПД | 92% максимум |
| Колебания/помехи на выходе | Менее 100 мВ |
| Рабочая температура | -40..+85 °C |
| Защита на выходе | Перегрев и перегрузка |
| Управление | Дистанционное включение/выключение |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| PXG101 | Плата конвертора Xtreme/PSU – SP (PC/104-Plus) |
| PXG102 | Плата конвертора Xtreme/PSU – SP (PC/104) |
| PXG103 | Плата конвертора Xtreme/PSU – SP (PCI-104) |
| PXG104 | Плата конвертора Xtreme/PSU – SP (PCIe/104) |
| PXG105 | Плата конвертора Xtreme/PSU – SP (PCI/104-Express) |
| PXG106 | Плата конвертора Xtreme/PSU – SP (Встраиваемая) |
| PXG107 | Плата конвертора Xtreme/PSU – SP (PC/104-Plus) |
| PXG108 | Плата конвертора Xtreme/PSU – SP (PC/104) |
| PXG109 | Плата конвертора Xtreme/PSU – SP (PC/104) |
| PXG110 | Плата конвертора Xtreme/PSU – SP (PCIe/104) |
| PXG111 | Плата конвертора Xtreme/PSU – SP (PCI/104-Express) |
| PXG112 | Плата конвертора Xtreme/PSU – SP (Встраиваемая) |
| PXG201 | Плата конвертора Xtreme/PSU – LP (PC/104-Plus) |
| PXG202 | Плата конвертора Xtreme/PSU – LP (PC/104) |
| PXG203 | Плата конвертора Xtreme/PSU – LP (PCI-104) |
| PXG204 | Плата конвертора Xtreme/PSU – LP (PCIe/104) |
| PXG205 | Плата конвертора Xtreme/PSU – LP (PCI/104-Express) |
| PXG206 | Плата конвертора Xtreme/PSU – LP (Встраиваемая) |
| PXG301 | Плата конвертора Xtreme/PSU – HP (PC/104-Plus) |
| PXG302 | Плата конвертора Xtreme/PSU – HP (PC/104) |
| PXG303 | Плата конвертора Xtreme/PSU – HP (PCI-104) |
| PXG304 | Плата конвертора Xtreme/PSU – HP (PCIe/104) |
| PXG305 | Плата конвертора Xtreme/PSU – HP (PCI/104-Express) |
| PXG306 | Плата конвертора Xtreme/PSU – HP (Встраиваемая) |
| PXG307 | Плата конвертора Xtreme/PSU – HP (PC/104-Plus) |
| PXG308 | Плата конвертора Xtreme/PSU – HP (PC/104) |
| PXG309 | Плата конвертора Xtreme/PSU – HP (PC/104) |
| PXG310 | Плата конвертора Xtreme/PSU – HP (PCIe/104) |
| PXG311 | Плата конвертора Xtreme/PSU – HP (PCI/104-Express) |
| PXG312 | Плата конвертора Xtreme/PSU – HP (Встраиваемая) |
