ADL120S
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core 6-го поколения
- ОЗУ: до 32 ГБ DDR4
- Размер 120 x 120 мм
- Расширенный температурный диапазон: от -40 до +85 °C

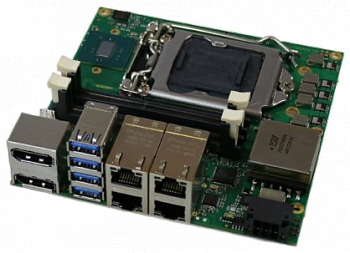

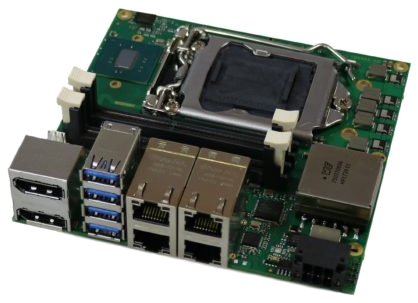

ADL120S — один из новейших одноплатных компьютеров в продуктовой линейке ADL. Высокопроизводительный компьютер построен на базе процессоров Intel Core i3 / i7 Skylake 6-го поколения и обладает небольшими размерами 120×120 мм. ADL120S имеет чипсет Intel Q170 и полный набор надежных интерфейсов ввода-вывода включая USB 3.0, LAN, M.2 PCIe/SATA и DisplayPort. Компьютер может работать в широком диапазоне рабочих температур от −40 до +85 °C. 8 линий расширения PCIe X1 позволяют доработать устройство с учетом требований любого специфического приложения.
Компьютер хорошо подходит для множества требовательных промышленных приложений где необходима высокая производительность. Стоит отметить и менее осязаемые характеристики, такие как средняя наработка на отказ, доступность в течение длительного времени, система контроля аппаратной части и прошивки, мониторинг актуальности, техническая поддержка.
Приложения:
Сетевая безопасность, маршрутизация, мониторинг трафика, шлюзы, кибербезопасность для ICS и SCADA, беспилотники и дроны, шлюзы промышленного интернета вещей и контроллеры, регулирование дорожного движения, системы безопасности и видеонаблюдения USB 3.0 и IP-камеры, транспорт, регистрация данных ветряных двигателей и предотвращение столкновений, управление производственными процессорами в нефтегазовой промышленности, беспилотные автономные системы.
| Технические характеристики | |
| Процессоры | 2- и 4-ядерные процессоры Intel Core 6-го поколения. Разъем LGA1151 |
| Чипсет | Intel Q170 |
| ОЗУ | 2x SODIMM260 1,2 В DDR4. Объем до 32 ГБ |
| Графика | Intel HD Graphics 9-го поколения |
| Поддержка Windows API | Direct3D 12/11.3/11.2/11.1/10/9; /Direct2D; OpenGL 4.4; OpenCL 2.1/2.0/1.2; DirectX 12 |
| Видеокодек | Аппаратное кодирование/декодирование 9-го поколения |
| DisplayPort |
DP 1.2 Разрешение: 4096x2304 @ 60 Гц 2 вывода, плюс одно расширение |
| BIOS |
AMI Aptio (UEFI) 128 Mbit SPI-Flash; fTPM 2.0 (аппаратный TPM) |
| Управление питанием APM/ACPI | ACPI |
| BIOS-API |
Функции: температура процессора и платы; история загрузки; сторожевой таймер Watchdog, питание платы; GPIO, мониторинг вентиляторов охлаждения Требуются драйверы Linux или Windows. Требуется Linux Kernel 3.0+. |
| LAN1 |
10/100/1000 Intel i219 Phy Технология WOL и протокол PXE |
| LAN2-4 | 10/100/1000 Intel i210 |
| USB 3.0 |
4 порта Обратная совместимость с USB 2.0 |
| M.2 (Key B) 2280 | 2x M.2 (Key B) 2280 PCIe/SATA с USB 3.0 |
| Мезонинное расширение ввода-вывода |
8 линий PCIe, до 4x SATA и/или до 4x USB 3.0; 1x DisplayPort; PSON, PGOOD, PWRBTN; специализированный источник питания Возможна изготовление платы расширения по требованиям заказчика. |
| Напряжение питания | 20-30 В постоянного тока |
| Защита | Гальваническая изоляция, защита от изменений напряжения, защита от обратной полярности |
| Батарея RTC | CR2032 |
| Размеры | 120 x 120 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От -20 до +70 °C (стандартно) От -40 до +85 °C (опционально) |
| Артикул | Описание |
| ADL120S-6700TE | Intel Core i7 6-го поколения, 2,4 ГГц, 4 ядра/8 потоков, кэш 8 МБ |
| ADL120S-6100TE | Intel Core i3 6-го поколения, 2,7 ГГц, 2 ядра/4 потока, кэш 4 МБ |
| DDR4-2133-8GB | DDR4-2133 МГц 8 ГБ. Стандартный температурный диапазон |
| DDR4-2133-16GB | DDR4-2133 МГц 16 ГБ. Стандартный температурный диапазон |
| DDR4-2133-8GB-EX | DDR4-2133 МГц 8 ГБ. Расширенный температурный диапазон |
| DDR4‑2133‑16GB‑EX | DDR4-2133 МГц 16 ГБ. Расширенный температурный диапазон |
| 2280M.2-64GB | 64 ГБ 2280 M.2 SSD, MLC, Ext. |
| 2280M.2-128GB | 64 ГБ 128GB 2280 M.2 SSD, MLC, Ext. |
| 2280M.2-256GB | 256 ГБ 2280 M.2 SSD, MLC, Ext. |
| 2280M.2-512GB | 252 ГБ 2280 M.2 SSD, MLC, Ext. |
| Hybrid/SLC M.2 | Свяжитесь с нами для уточнения доступных вариантов |
| ADL120-Fansink | Кулер для процессора (от -40 до +50 °C) |
| 2280M.2-WiFi | 802.11ac/a/b/g/n 2T2R; Qualcomm QCA6174A + адаптер |
| ADL-ET | Экранирование для расширенного температурного диапазона (от –40 до +85 °C) |
| ADL-UNDERFILL | Заполнение для ЦПУ и корпусов BGA для защиты от перепадов температуры, ударов и вибрации |
| ADL-COATING | Конформальное покрытие ЦПУ для защиты от высокой влажности |
| ADL-U/C/B | Заполнение для ЦПУ, покрытие, фиксация крупных компонентов |
