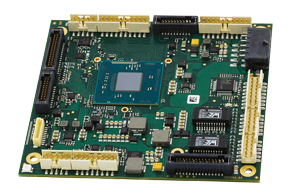

ADLE3800PC
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- 2- и 4-ядерные процессоры Intel E3800 Series
- ОЗУ: до 8 ГБ DDR3L-1333
- Размеры: 90 x 96 мм
- Расширенный температурный диапазон: от -40 до +85 °C
Одноплатный компьютер ADLE3800PC построен на базе процессоров Intel Atom E3800-series выполненных по технологии 3D Tri-gate 22-нм. Он отличается высокой вычислительной мощностью, низким энергопотреблением, и оборудован графическим процессором Intel 7-го поколения. Усовершенствованные возможности управления режимом электропитания обеспечивают потребляемую мощность в режиме ожидания в пределах нескольких мВт на протяжении нескольких дней.
ADLE3800PC хорошо подходит для защищенных интеллектуальных систем со строгими требованиями к размеру, весу и энергопотреблению. Плата способна работать в широком диапазоне температур окружающей среды от −40 до +85 °C.
Встроенный графический процессор компьютера способен декодировать более 10 потоков видео 1080p, имеет аппаратное ускорение для декодирования видео H.264, MVC, VPG8, VC1/WMV9 и других стандартов. Имеется также поддержка DirectX 11, Open GL 4.0, воспроизведения видео full HD, вывода на два экрана, и максимального разрешения 2560×1600 @ 60 Гц.
Особенно хорошо устройство подойдет для жестких условий эксплуатации в системах промышленной автоматизации и управления, коммуникационных и информационно-развлекательных системах на коммерческом транспорте. Превосходная графика и низкое энергопотребление также позволяют использовать плату для защищенных мобильных вычислений, портативных медицинских приборов, и автономных мобильных систем для любых приложений.
| Технические характеристики | |
| Процессор |
2- 4-ядерные процессоры Intel E3800 Series TDP от 8 до 10 Вт |
| ОЗУ | До 8 ГБ DDR3L-1333; 1,35 В SoDIMM204 |
| SATA | 2x SATA 3 Гб/с; Общий с разъемом mSATA |
| LAN | 2x Ethernet 10/100/1000 Мб/с; Intel i210 |
| RS232 | 2x RS232 |
| USB |
Всего 8 портов USB 2.0: 4x штыревых разъема USB 2.0 2x PCIe 1x Mini PCIe 1x USB 3.0 (обратно совместим с USB 2.0) |
| Видео | Встроенный VGA/DVI, DisplayPort/HDMI |
| Аудио | 7.1 HD Audio с вводом-выводом SPDIF |
| GPIO | Дискретный порт GPIO 16-бит; PCA9535BS, без прерывания |
| Расширение |
Мезонинный PCIe/104 Type 2 V2.01 с 2x PCIe x1 2-го поколения; LPC, SMBus, 2x USB 2.0 Разъем PCI Express Mini Card 1.2; Совместим с модулями Mini PCIe или mSATA |
| Операционные системы | Windows 7, Windows 8, Windows 10, Linux |
| Размеры | 90 x 96 мм, форм-фактор PCIe/104 |
| Microsoft Azure | Сертифицировано Microsoft Azure |
| Напряжение питания |
5 В постоянного тока, 5 В в режиме ожидания (12 В постоянного тока для разъема PCIe/104) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C (опционально) |
| Артикул | Описание |
| ADLE3800PC-E3845 | 4-ядерный Intel E3845, 1,91 ГГц, кэш 2 Мб, TDP 10 Вт |
| ADLE3800PC-E3827 | 2-ядерный Intel E3827, 1,75 ГГц, кэш 1 Мб, TDP 8 Вт |
| 4GB DDR3L-1600 | DDR3L-1600 МГц, 4 ГБ, стандартный температурный диапазон |
| 8GB DDR3L-1600 | DDR3L-1600 МГц, 8 ГБ, стандартный температурный диапазон |
| 4GB DDR3L-1600-EX | DDR3L-1600 МГц, 4 ГБ, расширенный температурный диапазон |
| 8GB DDR3L-1600-EX | DDR3L-1600 МГц, 8 ГБ, расширенный температурный диапазон |
| ADL-ET | Экранирование для расширенного температурного диапазона (от -40 до +85 °C) |
| UNDERFILL | Заполнение для корпусов BGA с шариковыми выводами менее 1 нм для расширенного температурного диапазона |
| COATING | Конформальное покрытие |
| UNDERFILL/BONDING/COATING | Конформальное покрытие процессорной платы, заполнение для корпусов BGA, и фиксация крупных элементов |
| ADLE3800PC-SP0600 | Теплоотвод 0.600” |
| ADLE3800PC-SP1000 | Теплоотвод 1.000” |
| ADLE3800PC-LP | Низкопрофильный пассивный радиатор |
| ADLE3800PC-FANSINK | Радиатор с вентилятором 2" x 2" |
| ADLE3800PC-CK | Стандартный кабельный набор для ADLE3800PC |
