ADLE3800SEC
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- Intel Atom с низким энергопотреблением (8 Вт TDP)
- ОЗУ до 4 ГБ DDR3-1333 MHz (распаяно на плате)
- Размер: 75 x 75 мм
- Расширенный температурный диапазон: от -40 до +85 °C

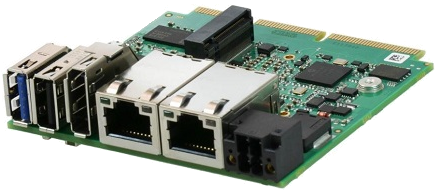

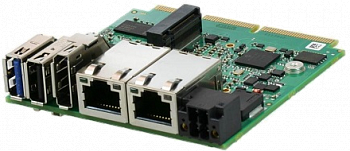

Встраиваемый одноплатный компьютер ADLE3800SEC имеет размер всего 75×75 мм и оптимизирован для приложений, требовательным к таким показателям как размер, вес и энергопотребление. Построенная на базе системы-на-чипе Intel Atom E3800 series, это миниатюрная плата обеспечивает максимальную производительность при минимальных размерах. Она может быть оборудована 4-ядерным процессором с кэшем до 2 МБ и имеет встроенную графику Intel HD Graphics с поддержкой DirectX 11, Open GL 4.0, и full HD.
Об архитектуре Edge-Connect
Дополнительные разъемы ввода-вывода доступны посредством стандартных или выполненных на заказ плат расширения, подключаемых к разъему, расположенному на задней кромке платы. Это облегчает расширение и уменьшает количество кабелей, время интеграции и размеры, повышая при этом качество и среднюю наработку на отказ.
Плата имеет обширные возможности ввода-вывода для подключения к сенсорам, камерам и хранилищам данных: 2x Gigabit LAN, 1x USB 3.0, 1x USB 2.0, 2x PCie, и SATA. Графика Intel HD Graphics поддерживает вывод видео либо через HDMI либо Display Port. Встроенный разъем M.2 позволяет пользователям устанавливать самые быстрые накопители SSD доступные на рынке. Благодаря архитектуре Edge-Connect и расширенному температурному диапазону, одноплатный компьютер ADLE3800SEC хорошо подходит для защищенных встраиваемых приложений.
| Технические характеристики | |
| Процессоры |
4-ядерный Intel Atom E3845 1,91 ГГц, кэш 2 МБ 2-ядерный Intel Atom E3827 1,75 ГГц, кэш 1 МБ |
| ОЗУ | До 4 ГБ DDR3-1333 (распаяно на плате) |
| Графика | Display Port (2560x1600) |
| Накопитель |
1x разъем M.2 (Key B, 2242) 1x разъем SATA 2.0 (6 ГБ/с) |
| Ввод-вывод | 2x GBLAN, 2x USB, 1x Display Port, 2xPCIe, 2x USB, 1x SATA, SM-Bus, 1x Display Port |
| Операционная система | Windows 7, 8, 10 и Linux |
| Напряжение питания |
От 20 до 30 В постоянного тока Гальваническая изоляция: 1500 В rms |
| Размеры | 75 x 75 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C (опционально) |
| Артикул | Описание |
| ADLE3800SEC-E3845 | 4-ядерный процессор Intel Atom E3845 1,91 ГГц, кэш 2 МБ, 10 Вт TDP |
| ADLE3800SEC-E3827 | 2-ядерный процессор Intel Atom E3827 1,75 ГГц, кэш 1 МБ, 8 Вт TDP |
| ADL-ET | Экранирование для работы в расширенном температурном диапазоне от -40 до +85 °C |
| UNDERFILL | Заполнение для корпусов BGA для работы при –40 °C |
| COATING | Конформальное покрытие |
| UNDERFILL/BONDING/COATING | Конформальное покрытие процессорной платы и заполнение для корпусов BGA |
| ADLE3800SEC-Spreader | Низкопрофильный теплоотвод |
