ADLE3900SEC
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- 4-ядерный E3950 или 2-ядерный E3930
- 4 ГБ DDR4 (распаяно на плате)
- Возможности расширения стандартными и выполненными на заказ модулями
- Расширенный температурный диапазон: от -40 до +85 °C

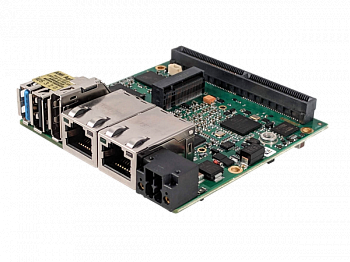

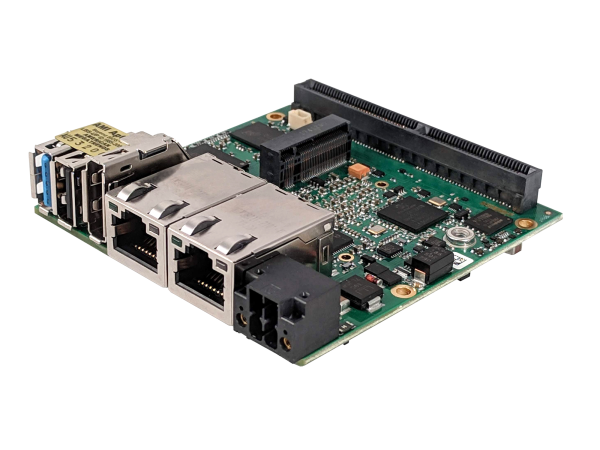

Встраиваемый одноплатный компьютер ADLE3900SEC имеет размер всего 75×75 мм и оптимизирован для приложений, требовательным к таким показателям как размер, вес и энергопотребление. Построенная на базе системы-на-чипе Intel Atom E3900 series, это миниатюрная плата обеспечивает максимальную производительность при минимальных размерах. В ее конструкции используются 2- и 4-ядерные процессоры Intel Atom с низким уровнем энергопотребления и встроенная графика Intel HD Graphics, способная выводить видео с разрешением 4K при 60 Гц через DisplayPort.
ADLE3900SEC может работать при температуре от −40 до +85 °C при условии использования конформального покрытия, заполнения для корпусов микросхем, связывания элементов, и дополнительного тестирования в термокамере.
Об архитектуре Edge-Connect
Дополнительные разъемы ввода-вывода доступны посредством стандартных или выполненных на заказ плат расширения, подключаемых к разъему, расположенному на задней кромке платы. Это облегчает расширение и уменьшает количество кабелей, время интеграции и размеры, повышая при этом качество и среднюю наработку на отказ.
Плата имеет обширные возможности ввода-вывода для подключения к сенсорам, камерам и хранилищам данных: 2x Gigabit LAN, 1x USB 3.0, 1x USB 2.0, 2x PCie, и SATA. Графика Intel HD Graphics поддерживает вывод видео либо через HDMI либо Display Port. Встроенный разъем M.2 позволяет пользователям устанавливать самые быстрые накопители SSD доступные на рынке. Благодаря архитектуре Edge-Connect и расширенному температурному диапазону, одноплатный компьютер ADLE3900SEC хорошо подходит для защищенных встраиваемых приложений.
Приложения:
Устройства промышленного интернета вещей, устройства кибербезопасности, устройства ICS / SCADA, защищенные промышленные системы, регулирование дорожного движения, системы видеонаблюдения, робототехника, удаленная регистрация данных, переносные вычислительные системы
| Технические характеристики | |
| Процессоры |
Ранее известные как Apollo Lake 4-ядерный E3950 1,6-2,0 ГГц, кэш 2 МБ, 12 Вт TDP 2-ядерный E3930 1,3-1,8 ГГц, кэш 2 МБ, 6,5 Вт TDP |
| ОЗУ | 4 ГБ DDR4 (распаяно на плате) |
| Графика | 1x DisplayPort 4K @ 60 Гц |
| Накопитель | 1x разъем M.2 SATA 3.0 (Key B, 2242) |
| Безопасность | TPM 2.0 |
| Ввод-вывод (передняя панель) | 2x GBLAN (контроллер Intel i210), 1x USB 3.0, 1x USB2.0, 1x Display Port |
| Возможности расширения |
1x модуль расширения mPCIe Интерфейсы, доступные через разъем Edge: 2xPCIe, 2x USB2.0, 2x USB3.0, 1x SATA, SM-Bus, 1xDisplay Port |
| Операционная система | Windows 10 и Linux |
| Напряжение питания |
От 20 до 30 В постоянного тока Гальваническая изоляция: 1500 В rms |
| Размеры | 75 x 75 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От -20 до +70 °C (стандартно) От -40 до +85°C (опционально) |
| Артикул | Описание |
| ADLE3900SEC-E3950 | 4-ядерный процессор Intel Atom E3950 1,6-2,0 ГГц, кэш 2 МБ, 12 Вт TDP |
| ADLE3900SEC-E3930 | 2-ядерный процессор Intel Atom E3930 1,3-1,8 ГГц, кэш 2 МБ, 6,5 Вт TDP |
| ADLEPC-Power | Адаптер питания AC/DC 24 В постоянного тока |
| M.2 2242 SATA Modules | Доступны стандартные и промышленные модули MLC/SLC SATA |
| ADLSEC-mPCIe | Свяжитесь с нами, чтобы уточнить требования к адаптеру mPCIe |
| ADLSEC-BATT | Опциональная батарея LiSOCl2; температурный диапазон от -40 до +85 °C |
| UNDERFILL | Заполнение для корпусов BGA для работы при –40 °C |
| COATING | Конформальное покрытие |
| UNDERFILL/BONDING/COATING | Конформальное покрытие процессорной платы и заполнение для корпусов BGA |
| ADLE3900SEC-Spreader | Низкопрофильный теплоотвод |
