ADLQ170HDS
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core i3 / i7 6-го поколения
- ОЗУ: до 32 ГБ DDR4-2133
- Средняя наработка на отказ: свыше 250 000 часов
- Расширенный температурный диапазон: от -40 до +85 °C

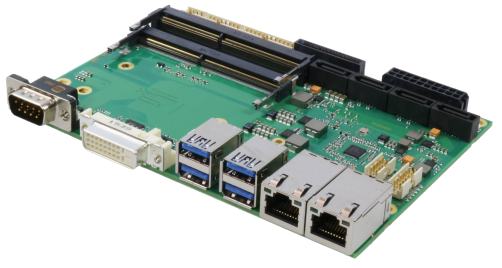

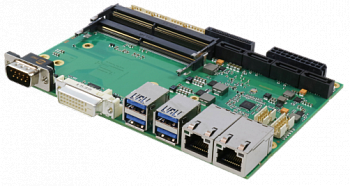

ADLQ170HDS — один из новейших одноплатных компьютеров в продуктовой линейке ADL. Высокопроизводительный компьютер форм-фактора 3.5″ построен на базе процессоров Intel Core Skylake 6-го поколения и оборудован чипсетом Intel Q170, что позволяет разместить на борту 32 ГБ памяти DDR4, 4 разъема SATA 6 Гб/с, 4 порта USB 3.0 и многое другое.
Компьютер хорошо подходит для множества требовательных промышленных приложений где необходима высокая производительность. Стоит отметить и менее осязаемые характеристики, такие как средняя наработка на отказ, доступность в течение длительного времени, система контроля аппаратной части и прошивки, мониторинг актуальности, техническая поддержка.
Приложения:
Интеллектуальные контроллеры для систем автоматизации на производстве, высокоскоростные промышленные накопители данных, высокоскоростная обработка видео, шлюзы промышленного интернета вещей и контроллеры, сетевая безопасность, мобильная связь, регулирование дорожного движения, транспорт, регистрация данных ветряных двигателей и предотвращение столкновений, управление производственными процессорами в нефтегазовой промышленности, дроны и беспилотные автономные системы.
| Технические характеристики | |
| Процессоры | 2- и 4-ядерные процессоры Intel Core 6-го поколения. Разъем LGA1151 |
| Чипсет | Intel Q170 |
| Аппаратный мониторинг |
Через BIOS-API: температура процессора и платы; напряжения питания платы; сторожевой таймер Watchdog; скорость вращения вентилятора; управление GPIO; история загрузки Доступны драйверы BIOS-API Linux и Windows. Требуется Linux kernel 3.0+. |
| ОЗУ | 2x SODIMM260 1,2 В DDR4. Объем до 32 ГБ |
| Графический контроллер | Встроен в процессор |
| Видео BIOS | Intel Extreme BIOS |
| Видеопамять | 512 МБ DVMT максимально |
| DVI | DVI/HDMI 1.4 |
| DVI/HDMI/DisplayPort |
1/1/1 2 разъема: 1x DVI/HDMI; 1xIPEX DVI/HDMI/DP |
| Разрешение LCD |
HDMI 1.4: 2560x1600 @ 60 Гц; 4096x2160 @ 24 Гц DisplayPort: 4096x2304 @ 60 Гц DVI: 1920x1200 @ 60 Гц |
| BIOS | AMI Aptio 128 Мб SPI-Flash |
| Управление питанием BIOS | APM/ACPI |
| Технология энергосбережения BIOS | Доступно динамическое изменение частоты и энергопотребления процессора |
| Состояния питания BIOS | S0/S1/(S3)/S4/S5 |
| Безопасность | Аппаратный TPM 2.0 (fTPM) через платформу Intel PTT |
| LAN1 | 10/100/1000 Intel Q170/i219 Phy. Протоколы PXE и WOL (Wake-On-LAN) |
| LAN2 | 10/100/1000 Intel i210 |
| SATA | 4x SATA 6 Гб/с |
| SATA RAID | 0/1/5/10 |
| USB 2.0 |
11x (6x на плате + 5x USB 3.0) USB 3.0 обратно совместим с USB 2.0 |
| USB 3.0 | 5x (4x на передней панели; 1x через разъем IPEX) |
| COM 1 | RS232 (RSD/TXD/TRS/CTS) |
| Операционная система | Windows и Linux с полной поддержкой драйверов |
| Сторожевой таймер Watchdog | Есть |
| GPIO | 8-бит |
| Напряжение питания | 3,3 В, 5 В, 5 В в режиме ожидания (12 В для вентилятора) |
| Средняя наработка на отказ | Свыше 250 000 часов |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От -20 до +70 °C (стандартно) От -40 до +85 °C (опционально) |
| Артикул | Описание |
| ADLQ170HDS-6700TE | 4-ядерный процессор Intel Core i7 2,4 ГГц 6-го поколения, кэш 8 МБ |
| ADLQ170HDS-6100TE | 2-ядерный процессор Intel Core i3 2,7 ГГц 6-го поколения, кэш 3 МБ |
| DDR4-2133-8GB | DDR4-2133 МГц 8 ГБ. Стандартный температурный диапазон |
| DDR4-2133-16GB | DDR4-2133 МГц 16 ГБ. Стандартный температурный диапазон |
| DDR4-2133-8GB-EX | DDR4-2133 МГц 8 ГБ. Расширенный температурный диапазон |
| DDR4-2133-16GB-EX | DDR4-2133 МГц 16 ГБ. Расширенный температурный диапазон |
| ADLQ170HDS-SPREADER | Медно-алюминиевый теплоотвод 0,400” |
| Coating, Underfill & Bonding | Конформальное покрытие процессорной платы, заполнение для корпусов BGA, и фиксация крупных элементов |
| ADL-ET | Экранирование для расширенного температурного диапазона (от -40 до +85 °C) |
