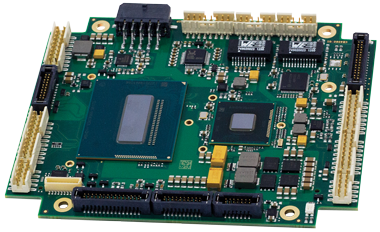

Одноплатный компьютер ADLQM87PC обладает самой высокой производительностью в расчете на единицу прощади и наиболее высокой плотностью элементов. ADLQM87PC оборудован процессором Intel Core 4‑го поколения с чипсетом Intel QM87 PCH серии 8, встроенным разъемом Mini PCIe/mSATA для WiFi, GPS, твердотельным накопителем с возможностью загрузки, TPM v1.2, 2x USB 3.0, до 8 ГБ DDR3L 1,35 В, 2x SATA 6 Гб/с, 2x SATA 3 Гб/с, 2x GLAN, DisplayPort, HDMI/DVI, VGA, 8x USB 2.0, и т.д. Все это располагается в компактном форм-факторе по размерам меньше чем стандартный модуль COM-Express. Компьютер имеет защиту от температуры, ударов и вибрации.
ADLQM87PC оборудован графическим ускорителем HD4600, вдвое превосходящим по производительности графику Intel Core 2-го поколения.
Устройство хорошо подойдет для приложений, работающих в условиях ограниченного пространства, где требуется высокая вычислительная мощность и защита от воздействия окружающей среды. Он выводит на качественно новый уровень производительности такие приложения как радио- и гидролокация, обработка изображений, системы наблюдения, автомобильные и железнодорожные приложения.
ADLQM87PC допускает возможность доработки устройства по требованиям заказчика при помощи трехмерного моделирования, включая разработку корпуса и интеграцию платы. Свяжитесь с нами чтобы обсудить подробнее.
Технические характеристики | |
Процессоры |
2- и 4-ядерные процессоры Intel Core 4-го поколения; BGA1364 TDP от 37 до 47 Вт |
Чипсет | Intel PCH Lynx Point QM87 серии 8 |
ОЗУ | До 8 ГБ DDR3L-1333/1600; разъем SoDIMM204 1,35 В |
TPM | TPM V1.2 (ATMEL AT97SC3205) |
Видео |
Графика HD4600 Встроенные VGA/DVI, HDMI/DisplayPort, и eDP 3 независимых дисплея |
GPIO | Дискретный порт GPIO 16-бит |
Аудио | 7.1 HD Audio с вводом-выводом SPDIF |
LAN | 2x порта Ethernet 10/100/1000 Мб/с |
RS232 | 2x порта RS232 |
SATA | 4x SATA 6 Гб/с с RAID 0/1/5/10, обратно совместимых |
USB |
13x USB 2.0 всего: 8x встроенных, 2x разъема PCIe Connector, 1x разъем Mini PCIe, 2x USB 3.0 |
Расширение |
Мезонинный разъем PCIe/104 V2.01 Type 1 с PCIe x1 2-го поколения и PEG x16 третьего поколения PCI Express Mini Card 1.2 Разъем: совместим с модулями Mini PCIe или mSATA |
Напряжение питания | 5 В постоянного тока, 5 В в режиме ожидания, 12 В постоянного тока |
Размеры | 115 x 96 мм, форм-фактор PCI/104-Express |
Операционные системы | Windows 7, Windows 8, Windows 10, Linux |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура | От -40 до +85 °C (опционально) |
Артикул | Описание |
ADLQM87PC-4700EQ | 4-ядерный Intel Core i7 2,4 ГГц 4-го поколения, кэш 6 МБ, TDP 47 Вт |
ADLQM87PC-4400E | 2-ядерный Intel Core i5 2,7 ГГц 4-го поколения, кэш 3 МБ, TDP 37 Вт |
4GB DDR3L-1333/1600 | DDR3L-1333/1600 МГц, 4 ГБ, стандартный температурный диапазон |
8GB DDR3L-1333/1600 | DDR3L-1333/1600 МГц, 8 ГБ, стандартный температурный диапазон |
4GB DDR3L-1333/1600-EX | DDR3L-1333/1600 МГц, 4 ГБ, расширенный температурный диапазон |
8GB DDR3L-1333/1600-EX | DDR3L-1333/1600 МГц, 8 ГБ, расширенный температурный диапазон |
ADL-ET | Экранирование для расширенного температурного диапазона (от -40 до +85 °C) |
UNDERFILL | Заполнение для корпусов BGA с шариковыми выводами менее 1 нм для расширенного температурного диапазона |
COATING | Конформальное покрытие |
UNDERFILL/BONDING/COATING | Конформальное покрытие процессорной платы, заполнение для корпусов BGA, и фиксация крупных элементов |
ADLQM87PC-SP0600 | Теплоотвод с добавлением меди 0.600” |
ADLQM87PC-SP1000 | Теплоотвод с добавлением меди 1.000” |
ADLQM87PC-FANSINK | Радиатор с добавлением меди с двумя вентиляторами |
ADLQM87PC-CK | Стандартный кабельный набор для ADLQM87PC |
