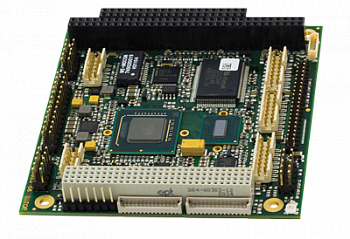

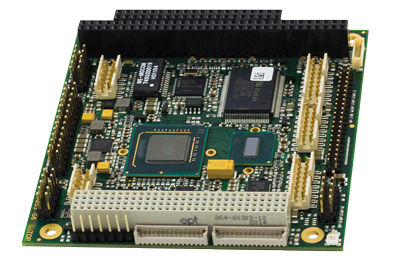

ADLS15PC
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- Intel Atom D525 1,1 — 1,60 ГГц
- DDR2-DRAM объемом до 2 ГБ
- PC/104-Plus
- Рабочая температура: от -40 до 85 °C (максимально)
Одноплатный компьютер ADLS15PC форм-фактора PC/104-Plus построен на базе процессора Intel Atom и чипсета Intel US15W (Poulsbo). одноядерный процессор Intel Atom создан по техпроцессу 45 нм и имеет впечатляющий показатель тепловыделения TDP 2,64 Вт. Intel Atom привносит преимущества архитектуры Intel в устройства малого форм-фактора и устройства, где вопрос отведения тепла является критическим. Чипсет Intel US15W SCH объединяет в себе все функции устаревших архитектур GMCH и ICH.
В результате компьютер ADLS15PC имеет высокую производительность и низкое тепловыделение, и все это в компактном форм-факторе PC/104-Plus. Видеоконтроллер Intel выводит изображение на CRT-монитор с разрешением до 1600×1200 @ 60 Гц и/или 18/24-битный LVDS LCD.
Память располагается в слоте SODIMM200 в который можно установить модуль DDR2-400/533 DRAM объемом до 2 ГБ. В дополнение к функциям ACPI/APM, EIDE, 8x портам USB 2.0, 2x COM-портам RS-232, PS/2 для клавиатуры и мыши, LPT, AC97, сети 10/100/1000 Мб/с и другим, компьютер ADLS15PC также оснащается накопителем SSD объемом до 8 ГБ. Доступны драйверы для операционных систем Windows, а также пакеты программ для разработки ПО для Windows CE6 и VxWorks.
В ассортименте компании ADL Embedded Solutions имеются очень эффективные активные и пассивные системы охлаждения для данного изделия.
| Технические характеристики | |
| ЦПУ | Intel Atom D525 1,1 — 1,60 ГГц |
| Память | 200-контактная DDR2 SODIMM 512 МБ – 2 ГБ (256 МБ по запросу) |
| Видеоконтроллер | Встроенный Intel US15W SCH (Intel GMA 500) |
| Видеопамять | Максимально 8 МБ UMA или 256 МБ DVMT |
| Видеоинтерфейсы | VGA-Analog CRT, LVDS (два независимых дисплея) |
| Видеоканал 1 | 1600 x 1200 @ 60 Гц |
| Видеоканал 2 | 1600 x 1200 @ 60 Гц |
| Часы реального времени | Есть (требуется внешняя батарейка) |
| Контроллер LAN | Intel 82574L 10/100/1000 Мб |
| Контроллер AC97 | Intel US15W SCH (ALC885 Codec - Intel HDA) |
| Контроллер SMBus | Intel US15W SCH |
| Контроллер USB2 |
8x USB 2.0-совместимых портов 6 из 8 портов также совместимы с USB 1.1 1 порт может быть настроен как "устройство" |
| Flash BIOS | 1 МБ FW Hub |
| BIOS | Award |
| Система управления питанием | ACPI 3.0 / APM 1.2 (поддерживается режим suspend to disc) |
| Контроллер EIDE | PIO 0-4, UDMA 100*/66*/33, Multi-word DMA (ATA-5), Primary Master/Slave (*требуется 80-жильный кабель) |
| Встроенный накопитель SSD | До 8 ГБ |
| Блок аппаратного контроля | Winbond W83627HF |
| Аудиовыходы | Line Out, SPDIF Out, поддержка 5.1 |
| Аудиовходы | Line In, SPDIF In, MIC |
| Клавиатура | PS/2-USB |
| Мышь | PS/2-USB |
| COM1 | RS-232 (опционально RS-422/485) |
| COM2 | RS232 (опционально RS–422/485) |
| LPT1 | Uni/EPP/BI |
| Floppy Disk | Не поддерживается |
| Шина ISA | Fintek F85226F (LPC-ISA-Bridge, полные 16-бит, без DMA) |
| Шина PCI | V3.0 (поддержка 4х master) |
| Питание | +5 В ±5% (возможно использование ADL PS104CF) |
| Энергопотребление (для типовой конфигурации) |
Z510 / 2 ГБ / активное охлаждение: 1,54 А при +5 В постоянного тока Z510 / 2 ГБ / пассивное охлаждение: 1,56 А при +5 В постоянного тока Z530 / 2 ГБ / активное охлаждение: 1,78 А при +5 В постоянного тока Z530 / 2 ГБ / пассивное охлаждение: 1,80 А при +5 В постоянного тока |
| Средняя наработка на отказ | 219 000 часов (метод расчета): MIL-HDBK-217F) |
| Размеры | 90 x 96 мм |
| Вес | 86 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -25 до +70 °C |
| Расширенный температурный диапазон | От -40 до 85 ºC (опционально) |
| Артикул | Описание |
| ADLS15PC-110 | PC104/Plus Atom 1,1 ГГц, без SSD |
| ADLS15PC-112 | PC104/Plus Atom 1,1 ГГц, SSD 2 ГБ |
| ADLS15PC-114 | PC104/Plus Atom 1,1 ГГц, SSD 4 ГБ |
| ADLS15PC-118 | PC104/Plus Atom 1,1 ГГц, SSD 8 ГБ |
| ADLS15PC-160 | PC104/Plus Atom 1,60 ГГц, без SSD |
| ADLS15PC-162 | PC104/Plus Atom 1,60 ГГц, SSD 2 ГБ |
| ADLS15PC-164 | PC104/Plus Atom 1,60 ГГц, SSD 4 ГБ |
| ADLS15PC-168 | PC104/Plus Atom 1,60 ГГц, SSD 8 ГБ |
| ADLS15PC-SPREADER | Теплоотвод .6" для установки на шасси |
| ADLS15PC-FANSINK | Радиатор с вентилятором ADLS15PC |
| ADLS15PC‑PASSIVELP | Пассивный низкопрофильный радиатор |
| ADLS15PC-1" | Теплоотвод 1" для установки на шасси |
| ADLS15PC-CK | Стандартный кабельный набор для ADLS15PC |
| DDR2-DRAM512 | DDR2-667 МГц, 512 МБ, стандартный температурный диапазон |
| DDR2-DRAM1024 | DDR2-667 МГц, 1 ГБ, стандартный температурный диапазон |
| DDR2-DRAM2048 | DDR2-667 МГц, 2 ГБ, стандартный температурный диапазон |
| DDR2-DRAM512-EX | DDR2-667 МГц, 512 МБ, расширенный температурный диапазон |
| DDR2-DRAM1024-EX | DDR2-667 МГц, 1 ГБ, расширенный температурный диапазон |
| DDR2‑DRAM2048‑EX | DDR2-667 МГц, 2 ГБ, расширенный температурный диапазон |
| 292310, 996050, 290000, 807707 | ADL. Процессорная плата ADLS15PC-110, DDR2-DRAM 1024-V, Расширенный температурный диапазон от -40 до +85 ADLxxx CPUs, Underfill PL |
