ADLSEC-1710
Производитель:ADL Embedded Solutions
- Описание
- Спецификация
- Информация для заказа
- Размеры: 145 x 102 мм
- Питание: от 20 до 30 В с кнопкой сброса
- Опциональный модуль ИБП 50 МВт · ч
- Температурный диапазон: от -40 до +85 °C

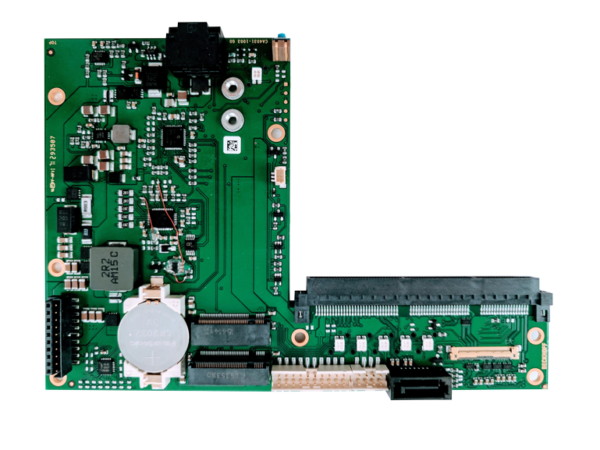

Плата ADLSEC-1710 разработана для расширения одноплатного компьютера ADLE3800SEC на базе процессора Atom Bay Trail посредством архитектуры edge-connect. ADLE3800SEC и модуль ADLSEC-1710 образуют вместе решение форм-фактора 3.5″ с массой возможностей расширения включая M.2 PCIe, SATA, DVI/DP/HDMI или USB3.0, опциональный ИБП, и многое другое.
Сочетание ADLE3800SEC и ADLSEC-1710 позволяет использовать один процессор, BIOS, прошивку, и пользовательское ПО в различных продуктах от компактных решений ADLE3800SEC до более сложных решений в форм-факторе 3.5″.
Приложения
Беспилотные системы, системы управления производственным процессом, системы видеонаблюдения, робототехника, удаленная регистрация данных, носимые вычислительные системы, системы автоматизации Factory 4.0, облачные приложения и приложения промышленного интернета вещей.
| Технические характеристики | |
| Размеры | 145 x 102 мм |
| Расширение PCIe | 2 разъема PCIe X1 M.2 Key B с USB2.0: 2280 и 2260. Без SATA. |
| Опциональный ИБП |
Модуль ИБП 50 МВт · ч температурный диапазон от -40 до 65 °C Расчетный срок службы = 10 лет при 25 °C или 1500 часов при 65 °C (во многом зависит от температуры и циклов заряда/разряда) |
| Разъем IPEX |
1x Displayport или HDMI или DVI или USB 3.0 (доступен не на всех совместимых одноплатных компьютерах) |
| SATA | 1x SATA II (3 Гб/с) |
| GPIO | GPIO 16-бит; контроллер PCA9535BS; Без прерывания |
| Питание | Напряжение питания = от 20 до 30 В с кнопкой сброса |
| Батарея | CR2032 3 В |
| Светодиодные индикаторы |
Состояние ЦПУ (передняя панель) Состояние питания (задняя панель) Состояние ИБП (задняя панель) 3x программируемых индикатора (задняя панель) Примечание: есть опция светопровода со светодиодными индикаторами для передней и задней панелей. |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| ADLSEC-1710 | Плата расширения для одноплатных компьютеров ADLSEC форм-фактора 3.5” |
| ADLSEC‑UPS50 | Опциональный модуль ИБП 50 МВт · ч, температурный диапазон от -40 до 65 °C |
| ADL-LP1 | Светодиодные индикаторы на передней панели: съемная панель |
| ADL-LP2 | Светодиодные индикаторы на задней панели: длинный, гибкий светопровод для индикаторов передней панели |
