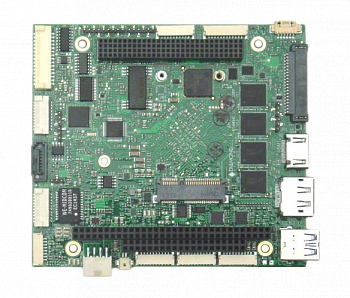

Aries
Процессорная плата форм-фактора PC/104-Plus с процессором Intel E3800, подсистемой УСО и расширением ввода-вывода PCIe MiniCard
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- Процессор: 4-ядерный Intel E3845 1.91 ГГц или 2-ядерный Intel E3826 1.46 ГГц
- ОЗУ: 2 или 4 ГБ DDR3 SDRAM на плате
- Рабочая влажность: от 0 до 90 % без выпадения конденсата
- Рабочая температура: от -40 до +85 °C

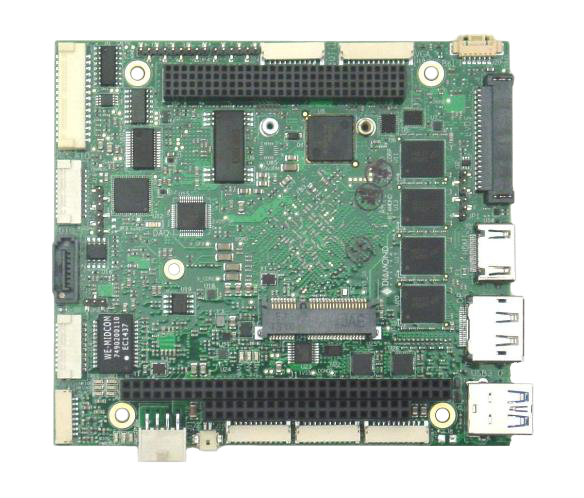

Aries — это компактная, защищенная процессорная плата, оборудованная процессором Intel E3800 Bay Trail и обладающая великолепным сочетанием производительности, цены, и энергопотребления. Обладая современными характеристиками, Aries представляет собой законченное решение для большинства встраиваемых приложений в одной плате, что позволяет сэкономить пространство, время и деньги. Aries выходит за рамки стандартного процессора и характеристик ввода-вывода других одноплатных компьютеров на базе Bay Trail чтобы обеспечить защищенность и производительность наряду с профессиональной подсистемой УСО с поддержкой современного ПО. Прямоугольная форма предоставляет больше пространства для разъемов ввода-вывода чем другие платы такого же размера. В таком компактном форм-факторе, Aries включает широкий спектр ввода-вывода и подсистему УСО, что соответствует большинству современных требований к коммутации в одноплатных компьютерах.
Доступные процессоры
4-ядерный Intel E3845 1.91 ГГц
2-ядерный Intel E3826 1.46 ГГц
Семейство одноплатных компьютеров Aries объединяет превосходную производительность процессора, широкий спектр ввода-вывода, и встроенную высококачественную подсистему УСО в компактном форм-факторе PC/104-Plus по конкурентоспособной цене.
Доступные интерфейсы ввода-вывода включают USB 2.0/3.0, RS-232/422/485, 2х Gigabit Ethernet, порты SATA. Подсистема УСО включает 16 аналоговых вводов 16-бит, 4 аналоговых вывода 16-бит, 22 линии цифрового ввода вывода, широтно-импульсные модуляторы, и счетчики/таймеры.
Aries поддерживает мезонинное расширение ввода-вывода модулями PC/104-Plus (ISA + PCI). Aries также имеет разъем PCIe MiniCard / mSATA для дополнительного расширения ввода вывода. Модули ввода-вывода включая WiFi, Ethernet, аналоговый ввод-вывод, цифровой ввод-вывод и CAN доступны в форм-факторе PCIe MiniCard, что обеспечивает компактное расширение, без увеличения общей высоты системы.
Aries разработан для защищенных приложений. С рабочей температурой от −40 до +85 °C, распаяным на плате ОЗУ, встроенным радиатором для эффективного охлаждения, утолщенной на 50% печатной платой для повышения прочности и надежности, а также полным набором разъемов с фиксаторами, Aries является наилучшим выбором для использования на транспорте и в других жестких условиях эксплуатации.
Поддержка ПО
Компьютер работает под управлением Linux, Windows Embedded Standard 7, и Windows Embedded CE. Доступны наборы разработчика ПО для Linux и Windows Embedded 7 с загрузочными образами и драйверами чтобы можно было незамедлительно приступить к работе.
Устройство связи с объектом (подсистема УСО)
Одноплатный компьютер Aries оборудован полнофункциональной аналоговой и цифровой подсистемой УСО. Аналоговая часть включает 16 аналоговых вводов 16-бит и память FIFO 2048-сэмплов с программируемыми диапазонами ввода и максимальной частотой дискретизации 250 кГц. Имеется 4 аналоговых вывода 16-бит с программируемыми диапазонами входного напряжения и тока. Также присутствуют 22 программируемые линии цифрового ввода-вывода, 8 счетчиков/таймеров, 4 ШИМ 24-бит и генератор сигналов свободной формы.
Все функции УСО поддерживаются бесплатным, лучшим в своем классе ПО Universal Driver компании Diamond что упрощает разработку приложений. Интуитивно понятные, простые в использовании визуальные панели управления делают программирование всех функций подсистемы УСО быстрым и легким.
Блок-схема одноплатного компьютера Aries
Наборы разработчика
Наборы разработчика Aries включают все необходимые компоненты для быстрой и эффективной разработки встраиваемой системы. Набор включает одноплатный компьютер Aries 1.91 ГГц с ОЗУ 4 ГБ DRAM и встроенной подсистемой УСО, кабельный набор (CK-ARS-01), кабель питания, твердотельный накопитель объемом mSATA 16 ГБ с загруженной ОС Linux и компакт-диск с драйверами Linux.
Также доступен набор ПО разработчика для Linux (SDK-ARS-LNX). Этот набор включает твердотельный накопитель объемом 16 ГБ с загрузочным образом Linux и компакт-диск с резервной копией этого образа, а также средства разработчика Linux.
Кабельный набор
Кабельный набор Aries (CK-ARS-01T) включает кабели для большей части интерфейсов ввода-вывода на плате. Многие кабели также можно приобрести по отдельности.
Доступные процессоры
4-ядерный Intel E3845 1.91 ГГц
2-ядерный Intel E3826 1.46 ГГц
Семейство одноплатных компьютеров Aries объединяет превосходную производительность процессора, широкий спектр ввода-вывода, и встроенную высококачественную подсистему УСО в компактном форм-факторе PC/104-Plus по конкурентоспособной цене.
Доступные интерфейсы ввода-вывода включают USB 2.0/3.0, RS-232/422/485, 2х Gigabit Ethernet, порты SATA. Подсистема УСО включает 16 аналоговых вводов 16-бит, 4 аналоговых вывода 16-бит, 22 линии цифрового ввода вывода, широтно-импульсные модуляторы, и счетчики/таймеры.
Aries поддерживает мезонинное расширение ввода-вывода модулями PC/104-Plus (ISA + PCI). Aries также имеет разъем PCIe MiniCard / mSATA для дополнительного расширения ввода вывода. Модули ввода-вывода включая WiFi, Ethernet, аналоговый ввод-вывод, цифровой ввод-вывод и CAN доступны в форм-факторе PCIe MiniCard, что обеспечивает компактное расширение, без увеличения общей высоты системы.
Aries разработан для защищенных приложений. С рабочей температурой от −40 до +85 °C, распаяным на плате ОЗУ, встроенным радиатором для эффективного охлаждения, утолщенной на 50% печатной платой для повышения прочности и надежности, а также полным набором разъемов с фиксаторами, Aries является наилучшим выбором для использования на транспорте и в других жестких условиях эксплуатации.
Поддержка ПО
Компьютер работает под управлением Linux, Windows Embedded Standard 7, и Windows Embedded CE. Доступны наборы разработчика ПО для Linux и Windows Embedded 7 с загрузочными образами и драйверами чтобы можно было незамедлительно приступить к работе.
Устройство связи с объектом (подсистема УСО)
Одноплатный компьютер Aries оборудован полнофункциональной аналоговой и цифровой подсистемой УСО. Аналоговая часть включает 16 аналоговых вводов 16-бит и память FIFO 2048-сэмплов с программируемыми диапазонами ввода и максимальной частотой дискретизации 250 кГц. Имеется 4 аналоговых вывода 16-бит с программируемыми диапазонами входного напряжения и тока. Также присутствуют 22 программируемые линии цифрового ввода-вывода, 8 счетчиков/таймеров, 4 ШИМ 24-бит и генератор сигналов свободной формы.
Все функции УСО поддерживаются бесплатным, лучшим в своем классе ПО Universal Driver компании Diamond что упрощает разработку приложений. Интуитивно понятные, простые в использовании визуальные панели управления делают программирование всех функций подсистемы УСО быстрым и легким.

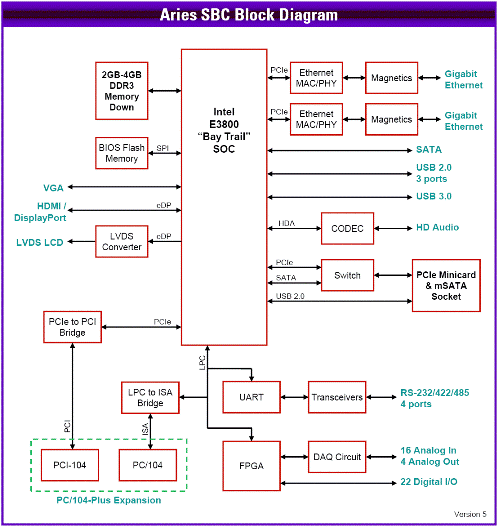

Блок-схема
Блок-схема одноплатного компьютера Aries
Наборы разработчика
Наборы разработчика Aries включают все необходимые компоненты для быстрой и эффективной разработки встраиваемой системы. Набор включает одноплатный компьютер Aries 1.91 ГГц с ОЗУ 4 ГБ DRAM и встроенной подсистемой УСО, кабельный набор (CK-ARS-01), кабель питания, твердотельный накопитель объемом mSATA 16 ГБ с загруженной ОС Linux и компакт-диск с драйверами Linux.
Также доступен набор ПО разработчика для Linux (SDK-ARS-LNX). Этот набор включает твердотельный накопитель объемом 16 ГБ с загрузочным образом Linux и компакт-диск с резервной копией этого образа, а также средства разработчика Linux.
Кабельный набор
Кабельный набор Aries (CK-ARS-01T) включает кабели для большей части интерфейсов ввода-вывода на плате. Многие кабели также можно приобрести по отдельности.
| № |
Количество в комплекте |
Артикул | Описание |
| 1 | 2 | 6980500 | Двойной последовательный кабель |
| 2 | 1 | 6980501 | Кабель цифрового ввода-вывода |
| 3 | 1 | 6980503 | Двойной кабель USB |
| 4 | 1 | 6980504 | Кабель аналогового ввода-вывода |
| 5 | 1 | 6980507 | Кабель аналогового ввода-вывода |
| 6 | 1 | 6980508 | Аудио кабель |
| 7 | 1 | 6980511 | Кабель батареи |
| 8 | 1 | 6980512 | Кабель питания |
| 9 | 2 | 6980513 | Кабель Ethernet |
| 10 | 1 | 6980514 | Сервисный кабель |
| Технические характеристики | |
| Процессор |
4-ядерный Intel E3845 1.91 ГГц 2-ядерный Intel E3826 1.46 ГГц |
| ОЗУ | 2 ГБ или 4 ГБ DDR3 SDRAM на плате |
| BIOS | AMI PnP Flash BIOS |
| Накопители |
1 порт SATA с поддержкой 1 устройства Разъем mSATA для подключения твердотельного накопителя. Поддерживаемый объем - до 64 ГБ |
| Последовательные порты | 4 порта RS-232/422/485 |
| USB | 3 порта USB 2.0 и 1 порт USB 3.0 |
| Сеть | 2 порта Gigabit Ethernet |
| Клавиатура/мышь | USB |
| Видео |
Два независимых дисплея для любых двух из следующих вариантов: Плоскопанельный интерфейс LVDS LCD 24-бит Интерфейс VGA CRT DisplayPort или HDMI (не могут использоваться одновременно) |
| Аудио | ALC892 Codec HD audio с линейным стерео выходом, линейным и мирофонным входами |
| Сторожевой таймер | Программируемый в диапазоне от 0 до 255 с |
| Аналоговые вводы | 16 несимметричных или 8 дифференциальных, по выбору пользователя |
| Разрешение АЦП | 16 бит |
| Диапазоны ввода | ±10 В, ±5 В, ±2.5 В, ±1.25 В, 0-10 В, 0-5 В, 0-2.5 В программируемые |
| Максимальная частота дискретизации | 250 КГц |
| Защита | ±35 В на любом аналоговом вводе без повреждений |
| Нелинейность | ±3LSB, без потерь кода |
| Память FIFO на плате | 2048 сэмплов, программируемый порог |
| Калибровка АЦП и ЦАП | Автокалибровка с поддержкой ПО |
| Аналоговые выводы | 4 вывода, разрешение 16-бит |
| Диапазоны вывода | ±5 В, ±10 В, 0-5 В, 0-10 В, 0-20 мA, 4-20 мA, 0-24 мA программируемые |
| Входное сопротивление | 10^13 Ом |
| Выходной ток | ±5 мA максимально на канал |
| Время установления сигнала | 10µс максимально до 0.012% |
| Относительная точность | ±2 LSB |
| Нелинейность | ±2 LSB, равномерно |
| Перезагрузка | Полная или частичная перезагрузка (выбирается джампером) |
| Цифровые линии ввода-вывода | 22 програмируемых |
| Входное напряжение |
Логический 0: 0 В минимум, 0.8 В максимум Логическая 1: 2.0 В минимум, 5.5 В максимум |
| Входной ток | 1 µA при 3.3 В, -5 µA при 0 В |
| Выходное напряжение |
Логический 0: 0.0 В минимум, 0.55 В максимум Логическая 1: 2.0 В минимум, 3.3 В максимум |
| Output current |
Логический 0: 64 мA максимум при 0.55 В Логическая 1: 32 мA максимум при 2 В |
| Генератор сигналов специальной формы | Программируемый |
| ШИМ | 8 программируемых |
| Счетчики/таймеры | 8 программируемых |
| Шины расширения |
PC/104-Plus (ISA + PCI) мезонинный ввод-вывод 1 разъем PCIe MiniCard |
| Напряжение питания | +5 В постоянного тока +-5% |
| Потребляемая мощность |
С процессором E3845: 10 Вт с процессором E3826: 7 Вт |
| Форм-фактор | PC/104-Plus |
| Размеры | 114 x 102 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Рабочая влажность | От 0 до 90 % без выпадения конденсата |
| Удары | Соответствует MIL-STD-202G |
| Вибрации | Соответствует MIL-STD-202G |
| RoHS | Соответствует |
| Артикул | Описание |
| ARS3845‑4GA | Процессорная плата Aries, процессор E3845 1.91 ГГц, 4 ГБ DDR3 SDRAM, подсистема УСО (16 аналоговых входов + 4 аналоговых выхода, 22 цифровых ввода-вывода) |
| ARS3845‑4GN | Процессорная плата Aries, процессор E3845 1.91 ГГц, 4 ГБ DDR3 SDRAM, без подсистемы УСО |
| ARS3826‑2GA | Процессорная плата Aries, процессор E3826 1.46 ГГц, 2 ГБ DDR3 SDRAM, подсистема УСО (16 аналоговых входов + 4 аналоговых выхода, 22 цифровых ввода-вывода) |
| ARS3826‑2GN | Процессорная плата Aries, процессор E3826 1.46 ГГц, 2 ГБ DDR3 SDRAM, без подсистемы УСО |
| CK‑ARS‑03 | Набор кабелей Aries |
| DSM‑32G‑XT | Комплект: плата памяти 32 ГБ mSATA MLC DOM, Расширенный температурный диапазон, комплект для монтажа (1x cтойка c винтом и гайкой). |
| FDMM‑64G‑XT | Твердотельный накопитель mSATA MLC, 64 ГБ, расширенный температурный диапазон |
| FDMM‑32G‑XT | Твердотельный накопитель mSATA MLC, 32 ГБ, расширенный температурный диапазон |
| FDMM‑16G‑XT | Твердотельный накопитель mSATA MLC, 16 ГБ, расширенный температурный диапазон |
| FDMS‑64G‑XT | Твердотельный накопитель mSATA SLC, 64 ГБ, расширенный температурный диапазон |
| FDMS‑32G‑XT | Твердотельный накопитель mSATA SLC, 32 ГБ, расширенный температурный диапазон |
| FDMS‑16G‑XT | Твердотельный накопитель mSATA SLC, 16 ГБ, расширенный температурный диапазон |
| FDMS‑8G‑XT | Твердотельный накопитель mSATA SLC, 8 ГБ, расширенный температурный диапазон |
| DK‑ARS‑WE10‑64 | Diamond Systems. Комплект разработки для 64-битной ОС WE10: компьютерная плата ARS2845-4GA, Flashdisk 32 GB, кабельный набор CK-ARS-01 12 шт 5V, документация |
| DK‑ARS‑WE7 | Diamond Systems. Комплект разработки для WE7: компьютерная плата ARS2845-4GA, Flashdisk 32 GB, кабельный набор CK-ARS-01 12 шт 5V, документация |
| DK‑ARS‑LNX | Diamond Systems. Комплект разработки для Linux: компьютерная плата ARS2845-4GA, Flashdisk 32 GB, кабельный набор CK-ARS-01 12 шт 5V, документация |
| SDK‑ARS‑WE7 | Diamond Systems. Комплект разработки для WE7: компьютерная плата ARS2845-4GA, Flashdisk 32 GB, кабельный набор CK-ARS-01 12 шт 5V, документация |
| SDK‑ARS‑LNX | Diamond Systems. Комплект разработки для Linux: компьютерная плата ARS2845-4GA, Flashdisk 32 GB, кабельный набор CK-ARS-01 12 шт 5V, документация |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
