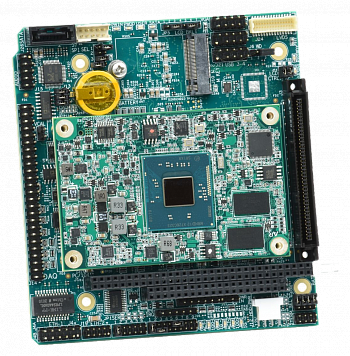

Athena IV

• Процессоры Intel Atom E3845, E3940, или E3950
• ОЗУ объемом 4-8 ГБ, распаяно на COM-модуле
• Форм-фактор и большинство разъемов обратно совместимы со всеми предыдущими версиями Athena
• Рабочая температура: от -40 до +85 °C

Athena IV — это четвертое поколение линейки защищенных одноплатных компьютеров в форм‑факторе PC/104. Компьютеры оборудованы подсистемой УСО и могут работать в широком диапазоне температур окружающей среды. Первая версия компьютера Athena вышла в 2004 году.

Athena IV хорошо подойдет для:

• Обновления предыдущих версий Athena с целью продления срока службы системы;


• Замены любого устаревшего одноплатного компьютера в форм-факторе PC/104; или


• Построения новой системы с длительным сроком службы в форм-факторе PC/104.

Преимущества использования COM-модулей

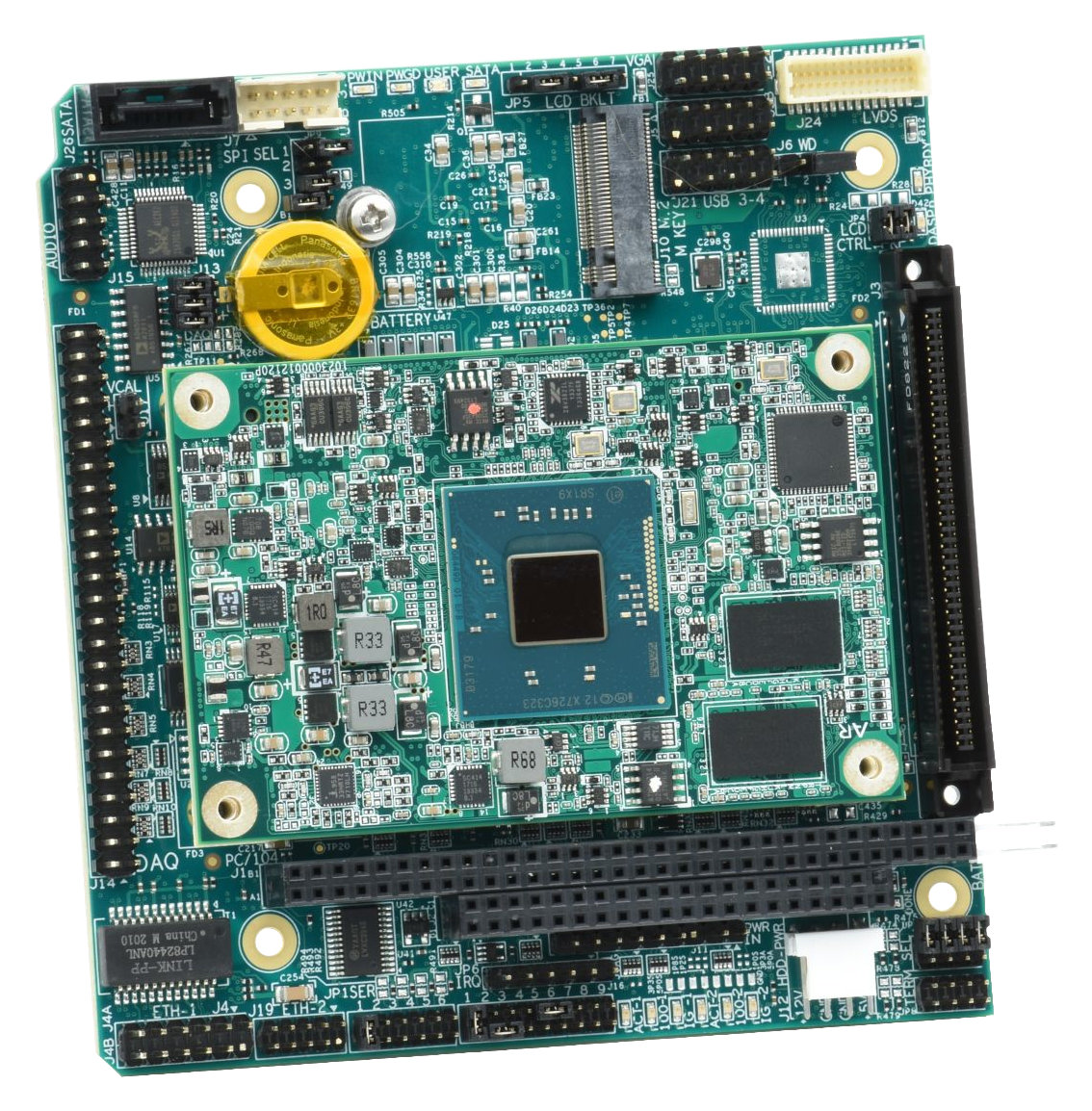

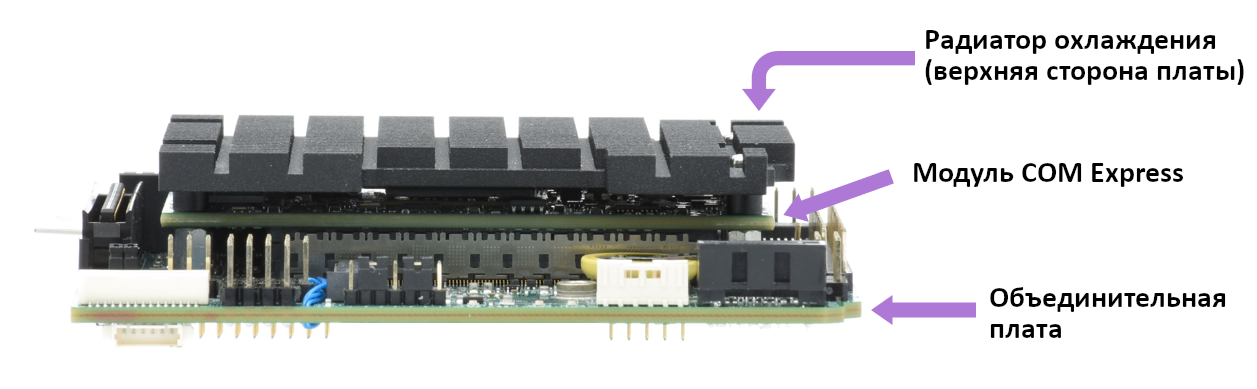

Athena IV использует в качестве вычислителя компьютер на модуле COM Express Type 10 «mini», который устанавливается на объединительную плату, обеспечивающую расширение PC/104 и возможности ввода‑вывода.



Использование COM-модуля вместо распаянного на плате процессора имеет несколько преимуществ:

• Более высокая плотность: решение с использованием двух плат обеспечивает большую площадь для размещения элементов на печатных платах, при сохранении общей площади устройства.


• Более длительный срок службы: поскольку все COM-модули в данном форм-факторе по сути обеспечивают одинаковую функциональность, при устаревании или недоступности такого модуля, он может быть заменен на другой, как правило с минимальными изменениями системы.


• Масштабируемая производительность: существует большое многообразие модулей COM Express от различных производителей. Модули различаются по процессорам и памяти, что позволяет использовать одну систему для различных приложений. Для одних приложений можно выбрать COM‑модуль с низким уровнем энергопотребления и невысокой производительностью, а там, где требуется высокая производительность, выбрать более мощный модуль. В обоих случаях основная часть системы остается неизменной, что позволяет многократно использовать одну и ту же разработку.


• Упрощение модернизации процессора: большая часть процессоров изначально выходит в формате COM-модулей. Используя одноплатный компьютер на базе такого модуля, у вас есть возможность обновить процессор не дожидаясь выхода непосредственно одноплатного компьютера с таким процессором. Помимо этого, сам процесс модернизации не представляет сложности, поскольку остальная часть системы остается неизменной.

Сохранение преемственности для приложений с длительным сроком службы
Каждое поколение Athena имеет тот же размер и по большей части те же разъемы ввода-вывода и функциональность. Модернизации подвергаются основные характеристики для того, чтобы идти в ногу со временем. В этом плане платформа Athena не претерпела больших изменений для пользователей приложений с длительным сроком службы, превышающим срок эксплуатации процессора. У многих пользователей срок службы таких приложений уже превысил 16 лет.

Встроенная подсистема УСО
Athena IV входит в серию одноплатных компьютеров 2-в-1 со встроенной подсистемой УСО. Для приложений, где требуется прецизионный аналоговый ввод-вывод, компьютер 2-в-1 является прекрасным выбором, поскольку это позволяет уменьшить количество используемых в системе плат, и, соответственно, получить более компактную, легкую и экономичную систему, которую легче монтировать и обслуживать.

Схема подсистемы УСО на Athena IV включает 16 каналов АЦП 16-бит, 4 канала ЦАП 12-бит, и 24 канала цифрового ввода-вывода. Аналоговые входы могут быть настроены как несимметричные или дифференциальные, входные диапазоны устанавливаются программно, есть мультиплексоры каналов с защитой от сбоев для защиты от повышенного напряжения. Каналы ЦАП имеют программируемые выходные диапазоны и возможность одновременного обновления. Обе схемы АЦП и ЦАП используют современную технологию автокалибровки Diamond, что позволяет быстро откалибровать плату при помощи ПО, без использования потенциометров которые могут быть неправильно отрегулированы, или настройки которых могут быть нарушены вследствие ударов или вибраций. Схемы АЦП и ЦАП обладают большей помехоустойчивостью, пропускной способностью, и большей гибкостью в настройке чем подобные аналоговые схемы ввода-вывода.

Все аналоговые и цифровые схемы ввода-вывода поддерживаются программным обеспечением Universal Driver от Diamond для ОС Windows и Linux. Данное ПО содержит пакет примеров программ в исходном коде и в исполняемой форме. Удобное ПО с графическим интерфейсом позволяет быстро и удобно оперировать всеми возможностями ввода-вывода и может быть использовано как для быстрого моделирования, так и для отладки.

Athena IV предлагает два варианта хранения данных:

• Разъем SATA M.2 размером 2230 используется для встроенного накопителя. Доступны модули объемом до 128 ГБ. Это наиболее распространенный вариант.


• Доступен обычный 7-контактный разъем SATA для подключения стандартного накопителя форм‑фактора 2.5″ или другого форм-фактора. Этот разъем можно использовать при необходимости использования накопителя большего объема. У Diamond также есть опциональная плата ACC‑HDDMOUNT, которая позволяет монтировать накопитель 2.5″ в стек PC/104.

Расширение PC/104

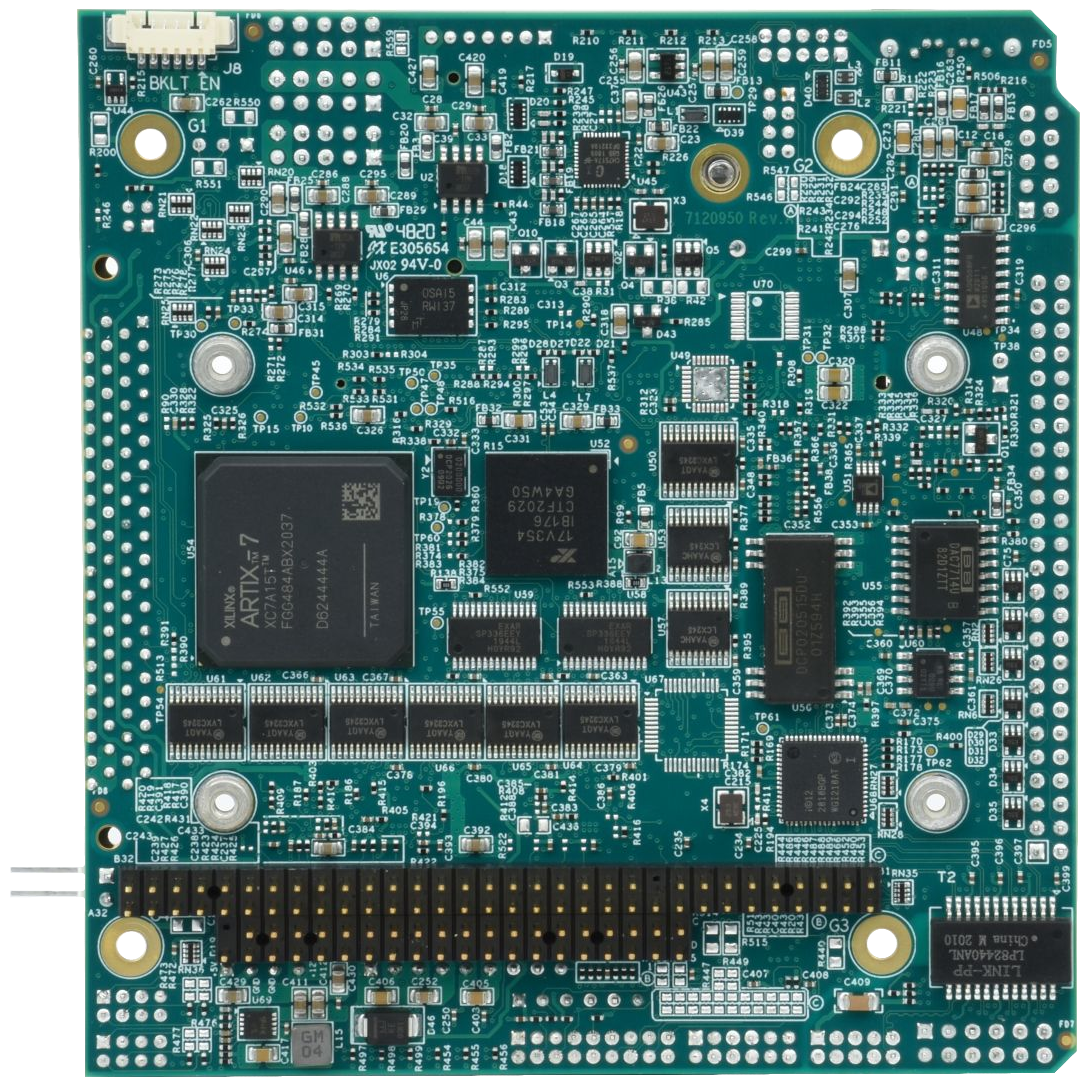

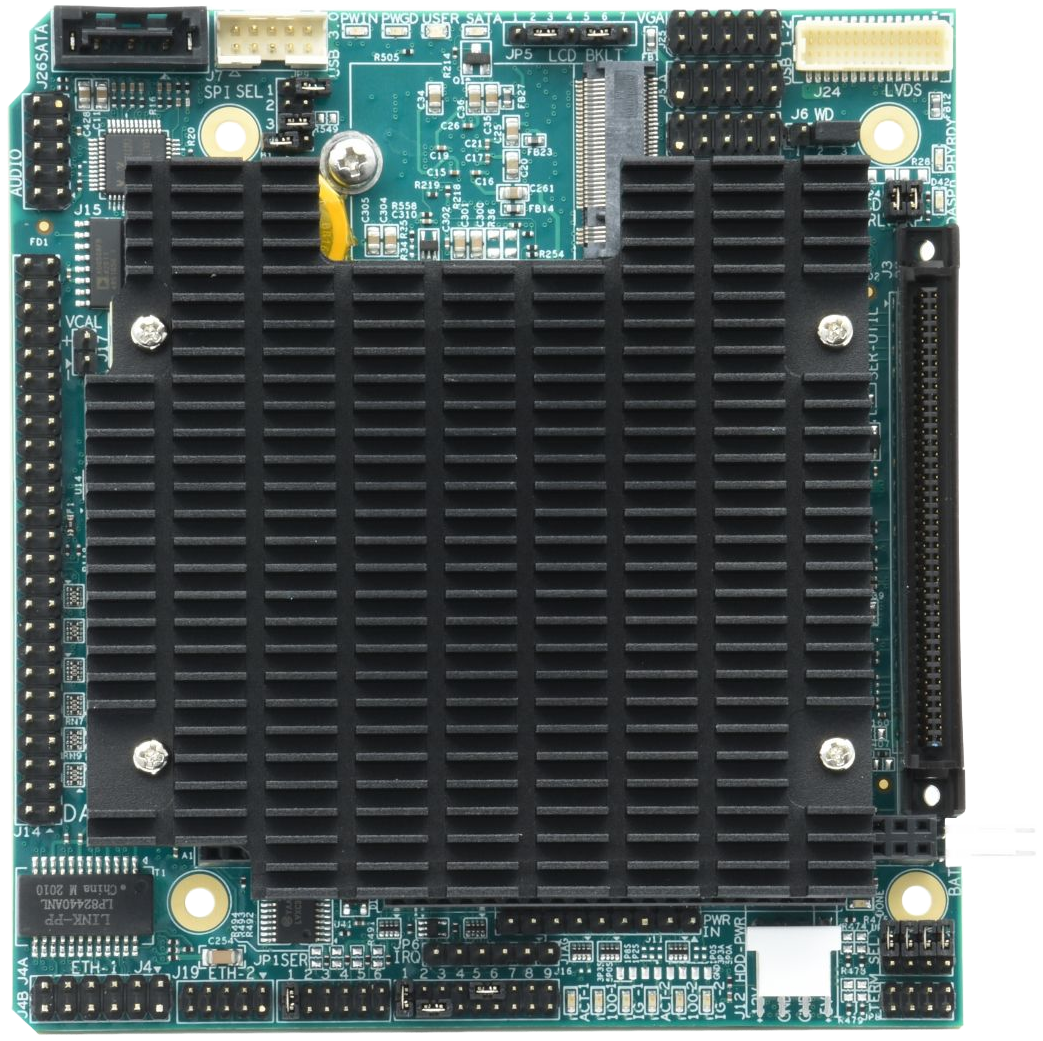

Athena IV использует надежную распространенную шину PC/104 ISA для расширения ввода-вывода. Существуют сотни модулей ввода-вывода от различных производителей по всему миру, в том числе и от Diamond. Несмотря на то, что плата имеет разъемы PC/104 как сверху, так и снизу, для размещения модулей ввода-вывода предпочтительнее использовать нижнюю сторону, чтобы не нарушать циркуляцию воздуха в районе радиатора охлаждения в верхней части платы.

Комплект для разработки
Для быстрого развертывания проекта, существуют комплекты для разработки. Каждый набор включает одноплатный компьютер Athena, кабельный набор, и твердотельный накопитель объемом 64 ГБ с предустановленной и готовой к работе операционной системой Windows 10 или Linux на выбор. Просто вставьте накопитель, соедините кабели, подключите клавиатуру, мышь и монитор и все готово к работе. Есть файлы конфигурации и инструкции для сборки операционной системы под собственное приложение. Комплект с ОС Linux содержит все необходимые инструменты для сборки ОС. Комплект с ОС Windows 10 включает лицензионное соглашение.

Кабельный набор
Athena IV использует по большей части те же кабели, что и предыдущие поколения Athena, плюс поддержка новых технологий. Новое для Athena IV — это второй порт Gigabit Ethernet обратно совместимый с разъемом 10/100 на оригинальной плате и кабель USB 3.0.

Кабели обычно продаются наборами. В некоторых случаях есть возможность приобрести кабели по отдельности. Свяжитесь с нами чтобы обсудить подробнее.

Конфигурации платы
Athena IV имеет на борту COM-модуль с установленным процессором Intel Atom E3845, E3940, или E3950 и 4-8 ГБ оперативной памяти, распаянной на плате. Свяжитесь с нами, если требуются другие варианты конфигурации. Плата доступна как со встроенной подсистемой УСО, так и без нее.
