Eagle Baseboard

Объединительная плата ввода-вывода для установки компьютеров-на-модуле
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Масштабируемая долговечная платформа для приложений с процессорами ARM
  • Поддерживаемые модули:
    Toradex Apalis iMX6 800 МГц или 1 ГГц ARM Cortex A9
    Toradex Apalis T30 1,4 ГГц ARM Cortex A9
    Toradex Apalis TK1 2,2 ГГц ARM Cortex A15
  • Широкий выбор стандартных и промышленных интерфейсов ввода-вывода
  • Рабочая температура: от -40 до +85 °C

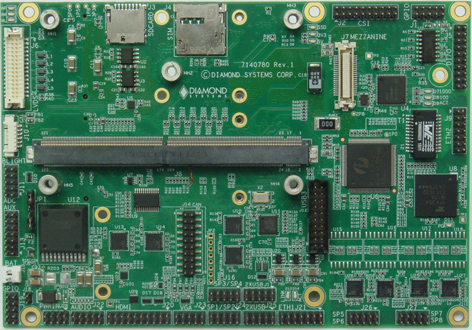

Объединительная плата Eagle предназначена для работы с компьютерами на модуле Toradex Apalis. В комплексе с модулями Apalis она представляет собой законченную промышленную встраиваемую систему, оборудованную различными стандартными и промышленными интерфейсами ввода-вывода.

Eagle — это масштабируемая платформа с длительным сроком службы для разработки приложений с использованием процессоров ARM. Семейство модулей Apalis в настоящее время представлено тремя платами новейшая из которых, Apalis TK1, представлена в Июле 2016. Форм-фактор Apalis, равно как и все используемые процессоры, рассчитан на длительный срок эксплуатации, что гарантирует доступность готового продукта в течение длительного времени. У заказчиков есть возможность выбирать не только по характеристике цена/производительность установленного компьютера-на-модуле, но и по количеству ядер, объему ОЗУ и диапазону рабочих температур.

Большинство интерфейсов ввода-вывода могут быть подобраны с учетом требований заказчика, включая требования к стоимости и энергопотреблению. Есть возможность отказаться от неиспользуемых функций и разъемов, а также повысить уровень защиты.

Поддерживаемые компьютеры-на модуле:

Apalis iMX6 Apalis T30 Apalis TK1
Freescale i.MX6 NVIDIA Tegra 3 NVIDIA Tegra K1
ARM Cortex A9 ARM Cortex A9 ARM Cortex A15
4 ядра
2 ядра
4 ядра 4 ядра
1 ГГц / 800 МГц 1,4 ГГц До 2,2 ГГц
ОЗУ 512 МБ — 2 ГБ DDR3 ОЗУ 1 или 2 ГБ DDR3
ОЗУ 2 ГБ DDR3
4 ГБ eMMC flash 4/8 ГБ eMMC flash 16 ГБ eMMC flash
Выпуск до 2028 г Выпуск до 2025 г Выпуск до 2025 г

Дополнительную информацию о модулях Toradex можно найти на сайте компании по адресу, www.toradex.com.

Возможности кастомизации
  • 2 порта CANbus 2.0 на дочерней плате
  • 4 оптоизолированных последовательных порта
  • 6 последовательных портов RS-232 + 2 порта RS-232/422/485
  • 8 вводов-выводов общего назначения (GPIO) 3,3 В вместо 4 оптических входов и 4 оптических выходов
  • Напряжение питания только +5 В постоянного тока
  • Распаянные перемычки (отсутствие джамперов)
  • Конформальное покрытие
  • Сокращение количества разъемов и функций
Пакеты программ для разработки приложений

Пакеты программ включают все необходимое для начала работы над собственным проектом, а именно загрузочную операционную систему и все необходимые компоненты. В набор входит карта micro-SD объемом 32 ГБ с предустановленной ОС Linux и диск DVD с программным обеспечением.

Кабельный набор Eagle

Кабельный набор Eagle содержит кабели для ввода-вывода платы. Многие кабели возможно приобрести отдельно.


Данное изделие также предлагается в виде одноплатного компьютера с установленным модулем ARM. Одноплатный компьютер Eagle

Технические характеристики
Поддерживаемые компьютеры-на-модуле Toradex Apalis с процессором iMX6 800 МГц или ARM Cortex A9 1 ГГц
Toradex Apalis T30 1,4 ГГц ARM Cortex A9
Toradex Apalis TK1 2,2 ГГц ARM Cortex A15
Сеть 2 порта Gigabit Ethernet
Последовательные порты 8 программно-конфигурируемых портов RS-232/422/485
USB 5-6 портов USB 2.0 в зависимости от выбранного компьютера-на-модуле
Хранение данных 1 разъем micro SD и 1 mSATA
Камера Интерфейс камеры MIPI
Звук HD audio
Сбор данных 4 АЦП 12-бит
4 ШИМ
16 вводов-выводов общего назначения (GPIO)
логические уровни 3,3 В
4 оптоизолированных цифровых ввода, 3-28 В постоянного тока
4 оптоизолированных цифровых вывода, 3-28 В постоянного тока
Возможности подключения 1 I2C, 1 SPI, 2 шины CANbus 2.0 на штырьковых разъемах
Расширение ввода-вывода Разъем PCIe MiniCard (с разъемом SIM)
Разъем для портов ввода-вывода пользователя
Напряжение питания 9-36 В постоянного тока
Энергопотребление 12 В (для 10,2 Вт)
36 В (для 10,8 Вт)
Размеры 102 x 146 мм

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C, в зависимости от выбранного компьютера-на-модуле
Удары Соответствует MIL-STD-202G
Вибрация Соответствует MIL-STD-202G
Рабочая влажность Относительная влажность 10-95%, без выпадения конденсата
RoHS Соответствует
Артикул Описание
EGL-DX-BB Полнофункциональная объединительная плата Eagle для компьютеров-на-модуле Toradex Apalis
Кабели и аксессуары
PNL-EGL-01 Панель ввода-вывода для Eagle / Eaglet
CK-EGL-01 Кабельный набор для Eagle, без HDMI
CK-EGL-02 Кабельный набор для Eagle, с HDMI
SDK-EGL-MX6-LNX Пакет для разработки ПО под ОС Linux для Eagle/Eaglet с процессором Apalis i.MX6
SDK-EGL-T3-LNX Пакет для разработки ПО под ОС Linux для Eagle/Eaglet с процессором Apalis T30
DK-EGL-MX6Q2G-LNX Одноплатный компьютер Eagle с процессором i.MX6, ОС Linux, и кабельным набором
DK-EGL-T3Q1G-LNX Одноплатный компьютер Eagle с процессором T3, ОС Linux, и кабельным набором

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
