Helix
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 2-ядерный процессор Vortex86DX3 1ГГц
- ОЗУ до 2ГБ DDR3 SDRAM 64-бит распаяно на плате
- Безвентиляторная система охлаждения
- Рабочая температура: -40...+85 °C

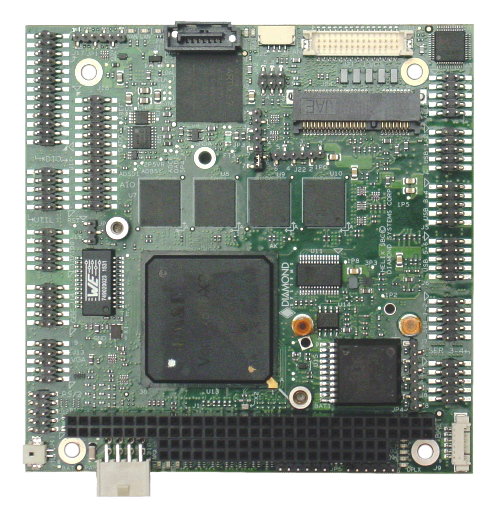

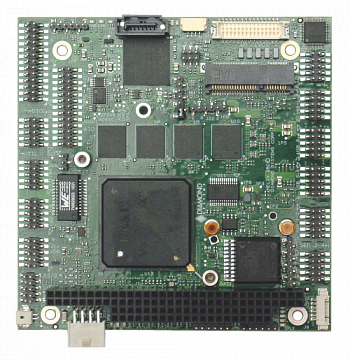

Семейство одноплатных компьютеров Helix компании Diamond в форм-факторе PC/104 объединяет процессор с оптимальной производительностью, стандартный набор ввода-вывода ПК и встроенную подсистему УСО и отличается невысокой стоимостью. Доступные вводы-выводы включают 6 портов USB 2.0, 4 последовательных порта (2 RS-232/422/485 и 2 RS-232), 1 порт Ethernet 10/100Мб/с и порт SATA. Подсистема УСО имеет 20 аналоговых вводов 16-бит, 4 аналоговых вывода 16-бит и 27 цифровых линий ввода-вывода, конфигурируемых как счетчики/таймеры и широтно-импульсные модуляторы.
Helix поддерживает мезонинное расширение ввода-вывода модулями PC/104 и имеет разъем PCIe MiniCard для дополнительного расширения ввода-вывода. Модули PCIe MiniCard включают WiFi, Ethernet, CAN, аналоговый и цифровой ввод-вывод, что обеспечивает расширяемость системы без увеличения общей высоты системы.
Одноплатные компьютеры Helix работают под управлением ОС Linux и Windows Embedded Standard 7. Как для Linux так и для Windows Embedded 7 существуют пакеты программ для разработки приложений с загрузочными образами и драйверами, что позволяет начать работу с устройством без предварительной подготовки.
Компьютер Helix предназначен для высоконадежных приложений. Он способен работать в широком диапазоне температур от −40 до +85 °C, обладает утолщенной печатной платой и распаянной памятью, что делает его отличным выбором для транспортных и других приложений, где требуется защита от жестких условий окружающей среды.
Опции по индивидуальному заказу
Для семейства одноплатных компьютеров Helix доступны следующие опции. Некоторые опции являются взаимоисключающими, а также имеются ограничения по минимальному заказу.
- ОЗУ 2ГБ RAM на плате вместо 1ГБ
- Дополнительный порт Gigabit Ethernet на модели D
- 1 порт CANbus 2.0
- Интерфейс mSATA через разъем PCIe MiniCard
- Широкодиапазонный источник питания постоянного тока +8-32 В 50Вт
- Фиксирующиеся разъемы
- Замена джамперов на резисторы сопротивлением 0Ом
- Конформальное покрытие
- BIOS и FPGA по индивидуальному заказу
Доступны полные наборы разработчика с загружаемой ОС и всеми компонентами, необходимыми для начала работы. Набор состоит из одноплатного компьютера Helix, твердотельного накопителя MLC SATA-DOM объемом 32ГБ с загруженной операционной системой Windows Embedded 7 или Linux на выбор, кабельного набора, адаптера питания переменного тока и компакт-диска с программным обеспечением.
Кабельный набор Helix
Кабельный набор Helix состоит из кабелей ввода-вывода. Многие кабели можно приобрести по отдельности.
| Технические характеристики | |
| Процессор | 2-ядерный DMP Vortex86DX3 1 ГГц |
| ОЗУ | Распаянная на плате DDR3 SDRAM 64-бит объемом до 2 ГБ |
| Интерфейс шины | PC/104 (ISA) |
| Видео | LVDS LCD 24-бит и VGA CRT |
| Разрешение видео (максимально) |
LVDS: 1920 x 1080 VGA: 1920 x 1080 1280 x 1024 в режиме с двумя дисплеями |
| Порты USB | 6 портов USB 2.0 |
| Последовательные порты |
2 порта RS-232/422/485 2 порта RS-232 |
| Сеть |
1 порт Ethernet 10/100Base-T 1 порт Gigabit Ethernet(Только на моделях A) |
| Хранение данных | 1 порт SATA 1.5 Гб/с для подключения внешнего жесткого диска или SATA DOM |
| Клавиатура/мышь | PS/2 |
| Аудио | Кодек HD audio ALC892 с линейным стереовыходом, линейным и микрофонным входами |
| Аналоговые вводы | 16 вводов 16-бит |
| Диапазоны ввода | Программируемые ±10 В, ±5 В, 0-10 В, 0-5 В |
| Частота дискретизации | 100 КГц максимально |
| Встроенная FIFO | 2048 сэмплов, программируемый порог |
| Калибровка УСО | Данные автокалибровки хранятся в EEPROM |
| Аналоговые выводы | 4 вывода 16-бит |
| Диапазоны вывода | Программируемые 0-5 В, 0-2.5 В |
| Цифровой ввод-вывод | 27 независимых программируемых линий |
| ШИМ | 4 широтно-импульсных модулятора 24-бит |
| Счетчики/таймеры | 8 счетчиков/таймеров 32-бит |
| Таймер Watchdog | Программируемый таймер watchdog 0-255 с |
| Разъем расширения | PCIe MiniCard |
| Шина расширения | Мезонинное расширение ввода-вывода PC/104 (ISA) |
| Напряжение питания | +5 В постоянного тока ±5% |
| Потребляемая мощность | 5.9 Вт |
| Охлаждение | Радиатор, без вентилятора |
| Размеры | 101.5 x 101.5 мм |
| Вес | 70.8 г с радиатором |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | -40...+85 °C |
| Удары | Соответствует MIL-STD-202G |
| Вибрация | Соответствует MIL-STD-202G |
| RoHS | Соответствует |
| Артикул | Описание |
| HLX1000-1GA | Одноплатный компьютер Helix, 1ГБ DDR3 SDRAM, аналоговый и цифровой ввод-вывод, 2 порта Ethernet |
| HLX1000‑2GA | Одноплатный компьютер Helix, процессор Vortex 86DX3 1ГГц, 2ГБ DDR3 SDRAM, аналоговый и цифровой ввод-вывод, 1 порт Ethernet 10/100Мб/с, 1 порт Gigabit Ethernet, расширенный температурный диапазон |
| HLX1000‑1GD | Одноплатный компьютер Helix, процессор Vortex 86DX3 1ГГц, 1ГБ DDR3 SDRAM, цифровой ввод-вывод, 1 порт Ethernet 10/100Мб/с, расширенный температурный диапазон |
| HLX1000‑2GD | Одноплатный компьютер Helix, процессор Vortex 86DX3 1ГГц, 2ГБ DDR3 SDRAM, цифровой ввод-вывод, 1 порт Ethernet 10/100Мб/с, расширенный температурный диапазон |
| DK‑HLXA‑WE7 | Набор разработчика Helix, включающий одноплатный компьютер HLX1000-1GА, кабели, и ОС Windows Embedded 7 |
| DK-HLXA-LNX | Набор разработчика Helix, включающий одноплатный компьютер HLX1000-1GА, кабели, и ОС Linux |
| DK‑HLXD‑WE7 | Набор разработчика Helix, включающий одноплатный компьютер HLX1000-1GD, кабели, и ОС Windows Embedded 7 |
| DK-HLXD-LNX | Набор разработчика Helix, включающий одноплатный компьютер HLX1000-1GD, кабели, и ОС Linux |
| SDK-HLX-WE7 | Пакет программ для разработки приложений Helix для ОС Windows Embedded 7 |
| SDK-HLX-LNX | Пакет программ для разработки приложений Helix для ОС Linux |
| CK-HLX-01 | Кабельный набор Helix |
