ISIS XL

Модуль стандарта PC/104+ с процессором Intel Atom 1,33 ГГц, работающий в промышленном температурном диапазоне
Eurotech. Группа компаний Производитель:
Eurotech. Группа компаний
  • Описание
  • Спецификация
  • Информация для заказа
* NA
Снят с производства. Доступен по специальному заказу
  • Процессор: Intel Atom Z520PT 1,33 ГГц
  • Твердотельный диск: 2 или 4 ГБ (распаян на плате)
  • ОЗУ: DDR2 SDRAM до 1 ГБ
  • Промышленный диапазон: от -40 °C до +85 °C

ISIS XL - одноплатный компьютер, объединяющий новую архитектуру Intel Atom LPIA (техпроцесс 45 нм), отличающуюся низким энергопотреблением, и модуль форм-фактора PC/104+, созданный специально для работы в расширенном температурном диапазоне и в жестких условиях эксплуатации.

Плата обладает полным спектром портов ввода-вывода, включая 8 портов USB 2.0, VGA, LVDS, HD-Audio, 2 порта RS232/422/485, Ethernet, GPIO и IDE, а также 20-канальный приемник GPS. Потребности расширения перекрываются комбинацией интерфейсов PC/104 (ISA), PC/104+ (PCI) и PCIExpress Mini Card, поэтому взаимодействие с внешними подсистемами ввода-вывода и новейшими беспроводными технологиями осуществляется легко.

Построенная на базе самого производительного процессора Intel, предназначенного для работы в промышленном диапазоне температур, - Atom (Z520PT), и Intel System Controller Hub US15WPT, обеспечивающего максимальную надёжность при работе в температурном диапазоне от -40 до +85 ºC, защищенная процессорная плата ISIS XL объединяет преимущества архитектуры Intel x86 с защищенным, ультракомпактным исполнением, пассивным охлаждением и выдающимся соотношением производительность/энергопотребление. Плата также оснащема модулем Atmel Trusted Platform Module (TPM), совместимым с TCG v1.2, позволяющим заказчикам разворачивать защищенные (в отношении информации) системы, отвечающие требованиям к аппаратной защите, предъявляемыми правительством США.

Защищенные процессорные платы Parvus/Eurotech широко применяются в критически важных оборонных и коммерческих приложениях, эксплуатация которых сопряжена с ударами, сильной вибрацией и экстремальными температурами. Структурный радиатор охлаждения расположен на верхней части каждого процессорного модуля и предназначен для отвода тепла с критически важных компонентов на стенку корпуса. Модули системной памяти DRAM и Flash распаяны на плате для повышения сопротивляемости к воздействию ударов и вибрации. Подключение дополнительного модуля твердотельной Flash-памяти осуществляется через разъем SDIO.

Плата ISIS XL, потребляющая менее 5 Вт и обладающая процессором с тактовой частотой 1,33 ГГц, обладает такой функциональностью, которой раньше могли похвастаться только более крупные и «прожорливые» системы. Процессор поддерживает фирменную технологию Hyper-threading, а плата совместима со всеми основными десктопными операционными системами. В состве набор разработчика, плата может поставляться с предустановленной встраиваемой операционной системой на выбор: Windows XP, XP Embedded, CE 6.0 и Linux.

 ISIS XL  ISIS XL, вид снизу

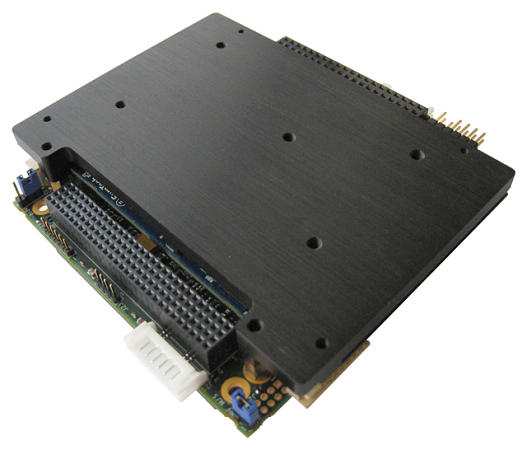

                     ISIS XL

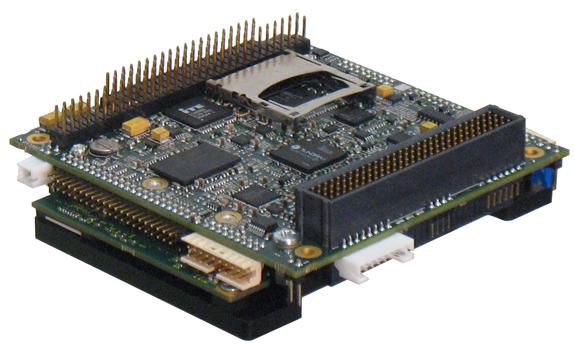

             ISIS XL, вид снизу

 Набор разработчика

      Набор разработчика



  • Подробнее
Технические характеристики
АрхитектураPC/104-Plus (шины PCI и ISA)
ПроцессорIntel Atom Z520PT (Menlow), 1,33 ГГц, кэш-память L2 512 кБ, шина FSB 533 МГц, 32-битный набор инструкций, 45-нанометровый техпроцесс, поддерживает работу в промышленном температурном диапазоне (до 107 °C), поддерживаются фирменные технологии Intel: hyper-threading, speed-stepping, virtualization
ОпциональноZ510PT @ 1,1 ГГц (от -40 до +85 °C), Z510 @ 1,1 ГГц / Z530 @ 1,6 GHz (от 0 до +70 °C)
Набор микросхемIntel System Controller Hub US15WPT (Poulsbo)
ОЗУDDR2 SDRAM, от 512 МБ до 1 ГБ (400/533 МГц); 2 ГБ будут доступны в 4 квартале 2009 года
BIOSPC/104+ (32-разрядная шина PCI) PC/104 (16-разрядная шина ISA) Разъем PCI Express MiniCard Разъем SDIO (4-разрядный) Интерфейс I2C
ВидеоадаптерЭЛТ: интерфейс VGA (1600x1200@60 Гц) ЖК: Одноканальный интерфейс LVDS 18/24 бита
ЗвукЦифровой интерфейс HD Audio
USBUSB 2.0, поддерживаются режимы low/full/high speed 8 портов, доступных пользователю
Ethernet1 порт Fast Ethernet LAN (с поддержкой 10/100 BaseT)
SuperIOМодуль SMSC SCH3114 * GPIO * 3 высокоскоростных последовательных порта, совместимых с 16C550 - 2 порта, доступных пользователю (RS232/RS485/RS422 и RS232) - 1 порт для подключения встроенного приемника * Поддержка клавиатуры и мыши PS/2
Flash-памятьТвердотельный диск 2 ГБ (NAND Flash, распаян на плате); 4 ГБ по спецзаказу
IDEИнтерфейс Parallel ATA - одноканальный (Master/Slave)
Приемник GPS20-канальный полнофункциональный приемник iTrax300
Поддерживаемые ОСWindows XP, XP Embedded, CE и Linux
Набор разработчикаЖК-дисплей с диагональю 8,4", разрешением 800 x 600 точек и сенсорным экраном HD Audio колодку с линейными входом и выходом, микрофонным входом НЖМД 80 ГБ Windows XP / XP Embedded / CE 6.0 / Linux Порт10/100 Ethernet 4 порта USB 2.0 2 последовательных порта Прочие порты: VGA, SDIO, PS/2
РазмерыНесущая плата: форм-фактор PC/104+, 96 x 90 мм Процессорный модуль: 100 x 67 мм
Питание+5 В постоянного тока (±5%) Энергопторебление: <5 Вт (типичное)
Условия эксплуатации и хранения
Расширенный температурный диапазонОт –40°С до +85°C
Опциональнокоммерческий температурный диапазон от 0 °C до +70 °C
  • Подробнее
Артикул Описание
6600-00778-005-102
7000-53958-001-101
Комплект: Процессорная плата ISIS-XL 1,33 ГГц, Модуль памяти ОЗУ 1 ГБ DDR2 SDRAM, Расширенный температурный диапазон -40 до 85°C, Кабельный набор

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
