Jasper

Защищенная объединительная плата COM Express Type 6 и одноплатный компьютер с широкими возможностями ввода-вывода и расширения
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Прочная конструкция с разъемами с фиксацией и утолщенной печатной платой
  • Встроенная 16-битная подсистема УСО с автокалибровкой
  • Размеры: 146 x 102 мм (форм-фактор 3,5 дюйма)
  • Доступна в качестве готового решения с процессором Intel Core i7 и ОЗУ до 64 ГБ
  • Рабочая температура: от -40 до +85 °C

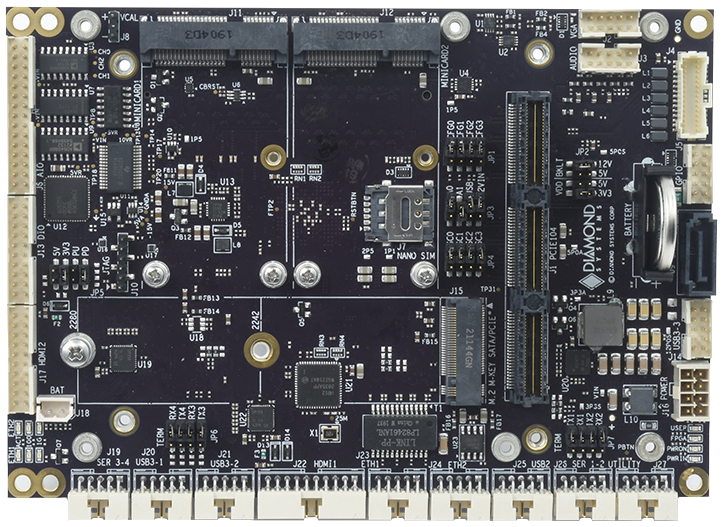

Jasper — это объединительная плата COM Express и одноплатный компьютер для модулей Type 6 Basic (125×95 мм) и Compact (95×95 мм). Она разработана для приложений, требующих защищенности, широких возможностей ввода-вывода, и долговечности.

Основные особенности Jasper:

  • Прочная конструкция с разъемами с фиксацией и утолщенной печатной платой
  • Рабочая температура: от −40 до +85 °C (в зависимости от установленного процессорного модуля)
  • Встроенная 16-битная подсистема УСО с автокалибровкой
  • 2 разъема MiniCard с поддержкой PCIe и USB
  • 2 разъема M.2 для твердотельных накопителей и сетевой коммуникации
  • Разъем расширения PCIe/104 с поддержкой линий x16 и x1

Jasper доступен как в виде отдельной объединительной платы для использования совместно с процессорным модулем по выбору пользователя, так и в виде готового к работе изделия в сборе с модулем, оборудованным процессором Intel Xeon/Core i7 11-го поколения. Стандартно поддерживаются ОС Windows и Linux, поддержка других ОС по запросу.

Гибкость использования. Подходит для любых приложений

Доступ к большинству возможностей ввода-вывода Jasper осуществляется при помощи одного ряда разъемов, расположенного на переднем крае платы. Такое расположение позволяет осуществить два варианта подключения. В одном варианте Jasper может использоваться с традиционными кабельными соединениями, каждый кабель при этом оборудован фиксаторами для защиты от ударов и вибрации. Во втором варианте единый ряд разъемов позволяет с легкостью разработать и изготовить панели ввода-вывода, в точности соответствующие требованиям конечного приложения. Например, панель ввода-вывода с коммерческими разъемами (RJ-45, USB type A, и т.д.) или защищенными цилиндрическими разъемами MIL-DTL-38999 может быть подключена непосредственно к разъемам Jasper, формируя тем самым бескабельное решение. Подобная панель ввода-вывода может существенно снизить время сборки и стоимость конечной системы.

Защищенность

Плата Jasper имеет полный набор характеристик для эксплуатации в неблагоприятных условиях окружающей среды и соответствует требованиям защищенных приложений:

  • Утолщенная на 50% печатная плата обладает большей жесткостью и повышает надежность миниатюрных BGA-соединений с высокой плотностью выводов
  • Почти все разъемы ввода-вывода оснащены фиксаторами с принудительным защелкиванием (не за счет трения), что повышает защищенность
  • Расположенный снизу теплоотвод обеспечивает более эффективное охлаждение по сравнению с традиционным радиатором охлаждения
  • Все компоненты обеспечивают надежную работу в температурном диапазоне от −40 до +85 °C

Теплоотвод

Jasper позволяет устанавливать процессорный модуль и теплоотвод на нижней части платы. Это обеспечивает более эффективный монтаж и теплоотвод, поскольку тепло от процессорного модуля отводится непосредственно на корпус, а не с помощью установленного сверху радиатора охлаждения, нагретый воздух от которого отводится внутрь корпуса. Монтажная пластина Jasper располагается вокруг теплоотвода процессорного модуля, что обеспечивает жесткость всей конструкции.

Расширение ввода-вывода

Jasper оборудована двумя разъемами PCIe minicard с интерфейсами PCIe и USB и поддерживает широкий спектр модулей ввода-вывода и коммуникационных модулей производства Diamond и других производителей. Она также имеет разъем M.2 E key для установки модуля WiFi и других сетевых модулей. Разъем PCIe/104 позволяет использовать модули ввода-вывода PCIe/104 Type 1×1, x4, x8, и x16 (в зависимости от установленного процессорного модуля), а также модули PCIe/104 OneBank с использованием выводов x1 на первом банке.

Кабельный набор

Кабельный набор Jasper включает кабели для всех функций ввода-вывода платы. Все кабели, кроме SATA, оснащены фиксаторами для защиты от ударов и вибрации.

Технические характеристики
Совместимость Поддержка модулей COM Express Type 6 Basic & Compact
Защищенность Разъемы с фиксаторами и утолщенная печатная плата
USB 2 USB 2.0, 3 USB 3.1
Ethernet 2х Gigabit Ethernet
Последовательный ввод-вывод 4х RS-232/422/485
Видео 2х HDMI, 2-канальный LVDS 24-бита
Аудио HDA Audio
PCIe MiniCard 2 разъема PCIe MiniCard с поддержкой PCIe, SATA, и USB
Подсистема УСО 16х АЦП, 4х ЦАП, 16х GPIO
PCIe/104 Расширение PCIe/104 с PCIe x1 и x16
Расширение Разъемы M.2 (NVME/SATA) и SATA для накопителей
M.2 E key для сетевых модулей
Напряжение питания 12 В или 18-36 В постоянного тока
Размеры 146 x 102 мм (форм-фактор 3,5 дюйма)

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C (в зависимости от установленного процессорного модуля)
Артикул Описание
JSP-BB01D Объединительная плата Jasper, бюджетный вариант, напряжение питания 18-36 В постоянного тока
JSP-BB02D Объединительная плата Jasper, расширение PCIe/104, цифровой ввод-вывод, напряжение питания 18-36 В постоянного тока
JSP-BB03A Объединительная плата Jasper, PCIe/104 и подсистема УСО, напряжение питания 18-36 В постоянного тока
JSP-1185G7E-64G-02D Одноплатный компьютер Jasper с процессором Intel Core i7-1185G7E 11-го поколения, ОЗУ 64 ГБ, цифровой ввод-вывод, напряжение питания 18-36 В постоянного тока
JSP-1185G7E-64G-03A Одноплатный компьютер Jasper с процессором Intel Core i7-1185G7E 11-го поколения, ОЗУ 64 ГБ, подсистема УСО, напряжение питания 18-36 В постоянного тока
JSP-1185GRE-32G-02D Одноплатный компьютер Jasper с процессором Intel Core i7-1185GRE 11-го поколения, ОЗУ 32 ГБ (распаяно на плате), цифровой ввод-вывод, напряжение питания 18-36 В постоянного тока
JSP-11865MRE-64G-02D Одноплатный компьютер Jasper с процессором Intel Xeon 11-го поколения, ОЗУ 64 ГБ, цифровой ввод-вывод, напряжение питания 18-36 В постоянного тока
JSP‑11865MRE‑64G‑03A Одноплатный компьютер Jasper с процессором Intel Xeon 11-го поколения, ОЗУ 64 ГБ, подсистема УСО, напряжение питания 18-36 В постоянного тока
6882210 Монтажная пластина для Jasper
DK-JSP-1185G7E-LNX64 Комплект разработчика, одноплатный компьютер Jasper с процессором 1185G7E, Linux 64-бита
DK-JSP-1185G7E-WE1064 Комплект разработчика, одноплатный компьютер Jasper с процессором 1185G7E, Windows 10 64-бита
DK-JSP-1185GRE-LNX64 Комплект разработчика, одноплатный компьютер Jasper с процессором 1185GRE, Linux 64-бита
DK-JSP-1185GRE-WE1064 Комплект разработчика, одноплатный компьютер Jasper с процессором 1185GRE, Windows 10 64-бита
SDK-JSP-1185G7E-LNX64 Пакет разработки ПО для 64-битной Linux для Jasper с процессором Core i7 11-го поколения
SDK-JSP-1185G7E-WE1064 Пакет разработки ПО для 64-битной Windows 10 для Jasper с процессором Core i7 11-го поколения
SDK-JSP-1185GRE-LNX64 Пакет разработки ПО для 64-битной Linux для Jasper с процессором 1185GRE
SDK-JSP-1185GRE-WE1064 Пакет разработки ПО для 64-битной Windows 10 для Jasper с процессором 1185GRE
SDK‑JSP‑11865MRE‑LNX64 Пакет разработки ПО для Linux для Jasper
SDK‑JSP‑11865MRE‑W1064 Пакет разработки ПО для Windows 10 для Jasper
CK-JSP-01 Кабельный набор CK-JSP-01
