PCE-7129
Производитель:Прочие производители
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Xeon E3-1200v5 series и Core i7/i5/i3
- 2-канальная DDR4 2133/1600 (ECC/Non-ECC) до 32 ГБ
- Видеовыходы CRT и 2x DVI-D/DP
- Рабочая температура: от 0 до +60 °C (максимально)

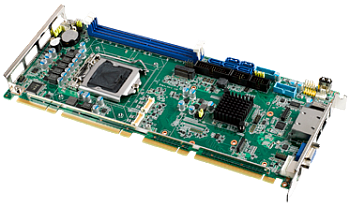

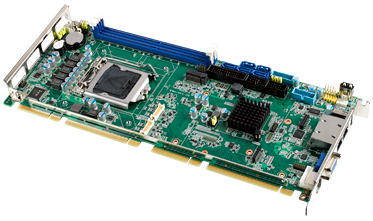

PCE-7129/5129/5029 — это одноплатный компьютер форм-фактора PICMG 1.3, который может быть оборудован чипсетами Intel C236 (PCE-7129), Q170 (PCE-5129), и H110 (PCE-5029), и предназначенный для промышленных приложений, требующих высокой вычислительной мощности и возможностей ввода-вывода.
Компьютеры PCE-7129/5129/5029 поддерживают техпроцесс 14 нм, процессоры Intel Core i7/i5/i3, Pentium и Xeon с разъемом LGA1151 со встроенными контроллерами памяти и графики, и имеют поддержку памяти DDR4 2133 SDRAM объемом до 32 ГБ. Современные вычислительные технологии позволяют использовать PCE-7129/5129/5029 в промышленных приложениях с высокой нагрузкой на процессор.
PCE-7129/5129/5029 имеет великолепные возможности обработки графики, за который отвечает встроенный контроллер Intel HD, использующий как минимум 1 ГБ общей памяти (требуется минимум 2 ГБ системной памяти). Вследствие этого, PCE-7129/5129/5029 обеспечивает хорошие возможности обработки 2D/3D-графики, без необходимости использования дополнительной видеокарты, что позволяет снизить расходы, энергопотребление, и тепловыделение.
Платы PCE-7129/5129/5029 предоставляют широкий выбор интерфейсов ввода-вывода: M.2 с поддержкой M.2 (2280) type-M как для устройств SATA3.0 (6 Гб/с), так и для PCIex4 (Gen3.0; 32 Гб/с), порты SATA 3.0 с программным RAID 0, 1, 5, 10 (PCE-5029 не имеет поддержки RAID), встроенные контроллеры USB 3.0 @ 5 Гб/с и 2x последовательных порта RS-232. Помимо этого, PCE-7129/5129/5029 могут работать с объединительными платами Advantech серий PCE-5BXX и PCE-7BXX (только PCE-7129), что позволяет расширить количество возможностей ввода-вывода при помощи слотов PCI, PCI-X и PCIe.
Обладая гибкими возможностями ввода-вывода и возможностями расширения графики, PCE‑7129/5129/5029 представляет собой отличную аппаратную платформу промышленного уровня для приложений, требующих широкого набора возможностей ввода-вывода или обработки графики. Высокая вычислительная мощность и дополнительные возможности, позволяют использовать компьютеры PCE‑7129/5129/5029 в качестве вычислительной платформы для требовательных промышленных приложений.
| Технические характеристики | |
| Процессор |
E3-1275v6 3,8 ГГц, кэш L3: 8 МБ E3-1275v5 3,6 ГГц, кэш L3: 8 МБ E3-1225v5 3,3 ГГц, кэш L3: 6 МБ E3-1268Lv5 2,4 ГГц, кэш L3: 8 МБ i7-7700 3,6 ГГц, кэш L3: 8 МБ i7-7700T 2,9 ГГц, кэш L3: 8 МБ i7-6700 3,4 ГГц, кэш L3: 8 МБ i7-6700TE 2,4 ГГц, кэш L3: 8 МБ i5-7500 3,4 ГГц, кэш L3: 6 МБ i5-7500T 2,7 ГГц, кэш L3: 6 МБ i5-6500 3,2 ГГц, кэш L3: 6 МБ i5-6500TE 2,3 ГГц, кэш L3: 6 МБ i3-7101E 3,9 ГГц, кэш L3: 3 МБ i3-7101TE 3,4 ГГц, кэш L3: 3 МБ i3-6100 3,7 ГГц, кэш L3: 4 МБ i3-6100TE 2,7 ГГц, кэш L3: 4 МБ G4400 3,3 ГГц, кэш L3: 3 МБ G4400TE 2,9 ГГц, кэш L3: 3 МБ G3900 2,8 ГГц, кэш L3: 2 МБ G3900TE 2,6 ГГц, кэш L3: 2 МБ |
| Чипсет | Intel C236 |
| BIOS | AMI SPI Flash 128 Мб |
| Шина |
PCI-Express: 1x PCIe x16/2 x PCIe x8 и 1x PCIe x4 к объединительной плате PCI: 4x PCI master к объединительной плате, 32-бита, 33 МГц |
| Память |
Технология: 2-канальная (non-ECC) U-DIMM DDR4 1866/2133 МГц (поддерживает x8 DDR4 1024 M) (Примечание: чтобы активировать функцию ECC, необходимо выбрать процессор Intel с поддержкой ECC) Объем: до 32 ГБ (16 ГБ на каждый DIMM) Разъем: 2x 288-контактных DDR4 DIMM |
| Графика |
Контроллер: встроенный Intel HD Память: определяется операционной системой CRT: разрешение до 1920 x 1200 @ 60 Гц DVI-D: разрешение до 1920 x 1200 @ 60 Гц Display Port: разрешение до 1920 x 1080 @ 60 Гц Подключение трех дисплеев: CRT+DP/DVI-D+DP/DVI-D |
| Ethernet |
Интерфейс: 10/100/1000 Мб/с Контроллер: LAN 1: Intel I219-LM LAN 2: Intel I210-AT Разъем со светодиодными индикаторами: 2x RJ45 |
| Ввод-вывод на задней панели |
USB 3.0: 1 Ethernet: 2 VGA: 1 PS/2: 1 (PS/2 Y-кабель для клавиатуры и мыши) |
| Внутренний разъем |
USB: 7x USB 2.0 (колодка*2 + USB Type A*1 + 4 на объединительной плате) 4x USB 3.0 (колодка) SATA (SW Raid 0,1,5,10): 5 M.2 (2280 Type M): 1 (поддержка SATA 3.0 или PCIe x4) DP/DVI-D: 2 (колодка) COM: 2 IrDA: 1 GPIO: 8-бит |
| Сторожевой таймер |
Перезагрузка системы Программируемый интервал 1-255 с |
| Аудио | Intel HD (необходим модуль расширения PCA-AUDIO-HDB1E) |
| Питание |
+12 В @ 2,64 А +5 В @ 1,23 А +3,3 В @ 0,19 А +5 В в режиме ожидания @ 0,09 А (Тестовое оборудование: i7-6700, 3,4 ГГц, 65 Вт, 2x 8 ГБ DDR4 2133) |
| Размеры | 338 х 122 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до 60 °C (зависит от процессора и системы охлаждения) |
| Температура хранения | От -40 до 85 °C |
| Влажность |
40 °C @ 85 % без выпадения конденсата (эксплуатация) 60 °C @ 95 % без выпадения конденсата (хранение) |
| Артикул | Описание |
| PCE‑7129G2‑00A2E | Одноплатный компьютер форм-фактора PICMG 1.3 на базе процессоров Intel |
