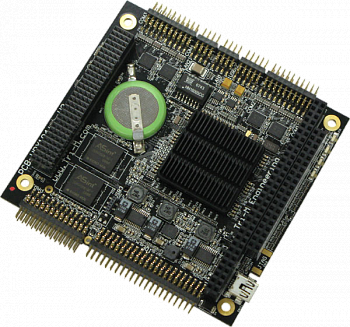

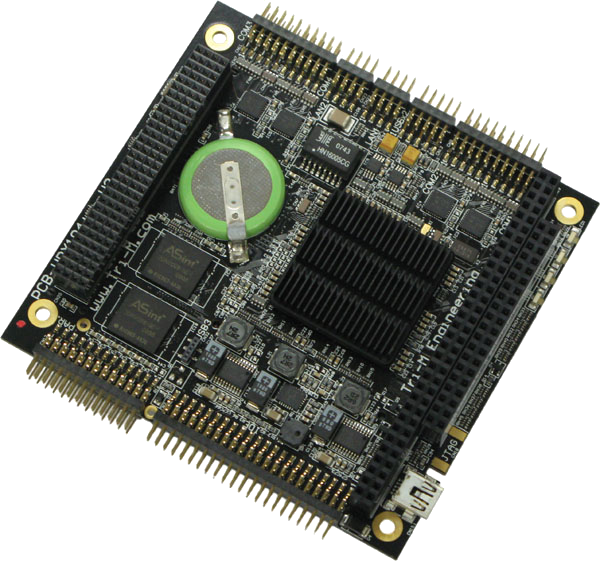

VDX104+

Одноплатный компьютер с процессором Vortex86DX 800 МГц
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Соответствует PC/104+ compliant
  • Полностью x86 AT-совместимый компьютер
  • Низкий уровень энергопотребления
  • Рабочая температура: от -40 до +85 °C

VDX104+ — это защищенный системный контроллер в форм-факторе PC/104+, размером 90,17×95,88×22,86 мм. С процессором с тактовой частотой 800 МГц, VDX104+ представляет собой самый быстрый путь интеграции полностью x86 AT-совместимого компьютера в вашу встраиваемую систему управления с использованием форм-фактора PC/104+.

Помимо этого, встроенная периферия, такая как 2 порта Ethernet минимизирует необходимость в дополнительных модулях. В комплексе с возможностью работы в расширенном диапазоне рабочих температур, распаянной на плате памятью SDRAM объемом 512 МБ, возможностями ввода-вывода, программным обеспечением (встроенный образ ОС) и твердотельным накопителем, VDX104+ снижает возможные риски при разработке, стоимость, и значительно уменьшает время изготовления.

Полная совместимость VDX104+ с распространенной встраиваемой шиной расширения PC/104+ позволяет с легкостью интегрировать широкий спектр бюджетных периферийных устройств. Обширные возможности обеспечивают идеальное сочетание цены и производительности.

Технические характеристики
Процессор DM&P SoC Vortex86DX 800 МГц
BIOS AMI BIOS
Кэш 16 кБ кэш команд (I-cache), 16 кБ кэш данных (D-cache)
Системный чипсет Vortex86DX
Чипсет ввода-вывода Vortex86DX
Чипсет Ethernet Vortex86DX
Microchip LAN9500
ОЗУ Встроенная память DDR2 объемом 512 МБ
Хранение данных Встроенная SPI flash объемом 8 МБ (эмуляция флоппи) Разъем CompactFlash Type I
Разъем microSD
Интерфейс Ethernet 2х 10/100Base-T
Расширение PC/104
Динамик Встроенный
Часы реального времени Часы реального времения с литиевой батареей резервного питания
Сторожевой таймер Watchdog Есть
Последовательный порт 4х 16550-совместимых последовательных порта, RS-232
Сеть 10/100 Ethernet
EIDE 2x EIDE (Ultra DMA 100)
Параллельный порт 1 двунаправленный AT-совместимый порт принтера
USB 2x USB 2.0
Клавиатура и мышь PS/2
GPIO 1x порт GPIO 8-бит
Резерв 1x резервный порт
SPI 1 внешний порт SPI
Операционная система AMI PC BIOS - полностью совместима с x86, DOS, MS-DOS, DRDOS, LINUX, WindowsCE
Напряжение питания 5 В постоянного тока
Энергопотребление 2,5 Вт, (+5 В @ 500 мА)
Размеры 90,17 x 95,88 x 22,86 мм
Вес 53 г (с батареей)

Условия эксплуатации и хранения

Рабочая температура От -40 до 85 °C
Температура хранения От -50 до 125 °C
Относительная влажность От 5 до 90% при температуре 40 °C, без образования конденсата
Артикул Описание
VDX104+1E‑PBF Vortex86DX 800 МГц, PC/104+, 512 МБ, 1х Ethernet
VDX104+2E‑PBF Vortex86DX 800 МГц, PC/104+, 512 МБ, 2х Ethernet
VDX104+Kit Стартовый комплект с VDX104+1E-PBF (VDX104+1E-PBF, видеокарта VSX-2812S, источник питания HE104+DX-PBF, кабели)
VDX104+2E‑KIT Стартовый комплект с VDX104+2E-PBF(VDX104+2E-PBF, видеокарта VSX-2812S, источник питания HE104+DX-PBF, кабели)
CABLESET003 Кабельный набор только для VSX104
CABLESET004 Кабельный набор для VSX104+, VDX104, VDX104+
