VDX104
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Соответствует PC/104 compliant
- Полностью x86 AT-совместимый компьютер
- Низкий уровень энергопотребления
- Рабочая температура: от -40 до +85 °C

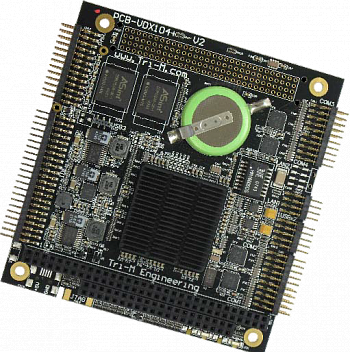

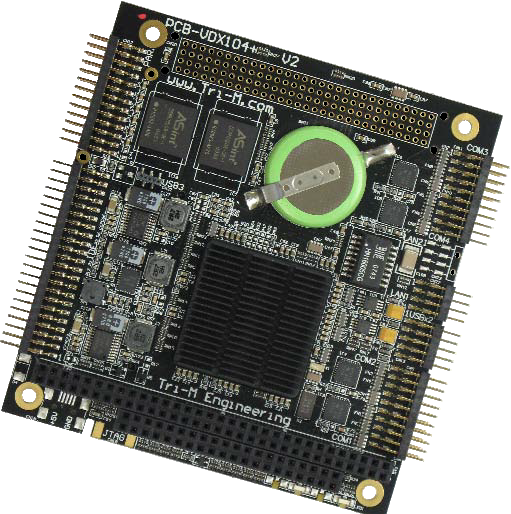

VDX104 — это защищенный системный контроллер в форм-факторе PC/104, размером 90,17×95,88×22,86 мм. С процессором с тактовой частотой 800 МГц, VDX104 представляет собой самый быстрый путь интеграции полностью x86 AT-совместимого компьютера в вашу встраиваемую систему управления с использованием форм-фактора PC/104.
Помимо этого, встроенная периферия, такая как Ethernet минимизирует необходимость в дополнительных модулях. В комплексе с возможностью работы в расширенном диапазоне рабочих температур, распаянной на плате памятью SDRAM объемом 512 МБ, возможностями ввода-вывода, программным обеспечением (встроенный образ ОС) и твердотельным накопителем, VDX104 снижает возможные риски при разработке, стоимость, и значительно уменьшает время изготовления.
Полная совместимость VDX104 с распространенной встраиваемой шиной расширения PC/104 позволяет с легкостью интегрировать широкий спектр бюджетных периферийных устройств. Обширные возможности обеспечивают идеальное сочетание цены и производительности.
| Технические характеристики | |
| Процессор | DM&P SoC Vortex86DX 800 МГц |
| BIOS | AMI BIOS |
| Кэш | 16 кБ кэш команд (I-cache), 16 кБ кэш данных (D-cache) |
| Системный чипсет | Vortex86DX |
| Чипсет ввода-вывода | Vortex86DX |
| Чипсет Ethernet | Vortex86DX |
| ОЗУ | Встроенная память DDR2 объемом 512 МБ |
| Хранение данных | Разъем CompactFlash Type I |
| Интерфейс Ethernet | 10/100Base-T |
| Расширение | PC/104 |
| Динамик | Встроенный |
| Часы реального времени | Часы реального времения с литиевой батареей резервного питания |
| Сторожевой таймер Watchdog | Есть |
| Последовательный порт | 4х 16550-совместимых последовательных порта, RS-232 |
| Сеть | 10/100 Ethernet |
| EIDE | 2x EIDE (Ultra DMA 100) |
| Параллельный порт | 1 двунаправленный AT-совместимый порт принтера |
| USB | 2x USB 2.0 |
| Клавиатура и мышь | PS/2 |
| GPIO | 1x порт GPIO 8-бит |
| Резерв | 1x резервный порт |
| SPI | 1 внешний порт SPI |
| Операционная система | AMI PC BIOS - полностью совместима с x86, DOS, MS-DOS, DRDOS, LINUX, WindowsCE |
| Напряжение питания | 5 В постоянного тока |
| Энергопотребление | 2,5 Вт, (+5 В @ 500 мА) |
| Размеры | 90,17 x 95,88 x 22,86 мм |
| Вес | 53 г (с батареей) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до 85 °C |
| Температура хранения | От -50 до 125 °C |
| Относительная влажность | От 5 до 90% при температуре 40 °C, без образования конденсата |
| Артикул | Описание |
| VDX104‑1E‑PBF | Vortex86DX 800 МГц, PC/104, 512 МБ, 1х Ethernet |
| CABLESET003 | Кабельный набор только для VSX104 |
| CABLESET004 | Кабельный набор для VSX104+, VDX104, VDX104+ |
