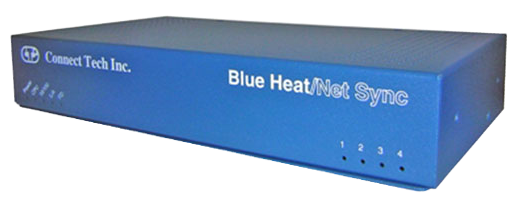

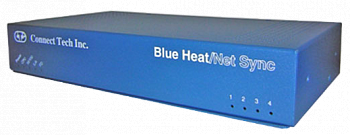

Blue Heat/Net Sync

Преобразователь портов для передачи данных (Ethernet-to-Serial)
Connect Tech Производитель:
Connect Tech
  • Описание
  • Спецификация
  • Информация для заказа
  • 4 порта
  • Скорость передачи данных: до 10 Мб/с
  • ЦПУ с частотой 66 МГц, 16 МБ ОЗУ и 8 МБ флэш-памяти
  • Рабочая температура: от 0°C до +60 °C

Устройство Blue Heat/Net Sync компании Connect Tech представляет собой синхронный преобразователь для передачи данных через Ethernet и последовательный ввод-вывод.

Преобразователь работает под управлением ОС uCLinux (ОС Linux для встраиваемых систем) и может быть запрограммирован с учетом специфических протоколов приложений. Blue Heat/Net Sync имеет множество электрических интерфейсов и может быть настроен удаленно, что делает не обязательным поддержание постоянного физического соединения. Наличие удаленного доступа упрощает выбор места установки устройства и установку программного обеспечения и обновлений, что снижает затраты.

Blue Heat/Net Sync можно конфигурировать и администрировать через последовательный интерфейс или удаленно через HTTP. Устройство можно загружать со встроенной флэш-памяти или с сетевого устройства. Таким образом обновление ПО можно осуществлять централизованно.

Технические характеристики
Количество портов 4
Электрические интерфейсы Программно выбираемые: V.28 (RS-232), V.10 (RS-423), V.11 (RS-422, X21), V.35, EIA-530, EIA-530A, V.36 (RS-449) – согласующие резисторы для V.11 и V.35
Методы шифрования NRZI: NRZ, NRZB, NRZI-Mark, NRZI-Space
Двухфазные: Bi-Phase-Space, Bi-Phase-Manchester, Differential Bi-Phase
Управляющие сигналы Дифференциальные: TxD+/-, RxD+/-, RTS+/-, CTS+/-, DTR+/-, DCD+/-, DSR+/-, RxClock, TxClock,
Односторонние: TxD, RxD, DTR, DSR, RTS, CTS, RI, DCD, RxClock, TxClock
Скорость передачи данных Асинхронная: до 230,4 Кб/с
Синхронная: до 10 Мб/с
Протоколы BiSync, DLC, HDLC, MonoSync, Transparent BiSync (с циклическим контролем по избыточности 16 и 32-бит)
Сетевой интерфейс 10Base-T, 100Base-TX Ethernet (с автоопределением)
Процессор 66 МГц с 16 МБ ОЗУ и 8 МБ флэш-памяти
Память 16 МБ SDRAM, 8 МБ флэш
Конфигурирование Web-браузер (HTTP), консоль Telnet или утилита для последовательного порта
Размеры Длина: 133 мм
Ширина: 244 мм
Высота: 43 мм
Синхронизация Программно-настраиваемая внутренняя/внешняя синхронизация. Внешняя синхронизация осуществляется через контакты TXC и RXC
Биполярный тактовый генератор Тактовый генератор работает с синусоидальными или прямоугольными сигналами 10 Мб/с, +/- 10 В
Защита от электростатического разряда 15 кВ
Питание От 5 В (2,4 А) до 30 В постоянного тока (450 мА)
Монтаж в стойку Возможность установки в стойку 1U, 19”

Условия эксплуатации и хранения

Рабочая температура: От 0 до +60 °C
Влажность: От 5 до 95% без выпадения конденсата
Сертификация: EN 55022, EN 55024, FCC/ICES-003
Артикул Описание
BMG006 Преобразователь портов Blue Heat/Net Sync, мультипротокольный с 4 портами. Соответствует RoHS.
BMG006-01 Преобразователь портов Blue Heat/Net Sync в комплекте с кабелем CBG006 и блоком питания MSG007
CBG006 Прямой кабель Ethernet CAT 5 длиной 1,8 м. Соответствует RoHS.
MSG007 Стабилизированный универсальный блок питания 3,0 А 5 В. Соответствует RoHS.
MS009 Опциональное крепление на DIN-рейку
MS010 Зажимы для крепления на DIN-рейку

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
