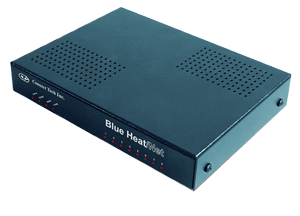

Blue Heat/Net
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 4 или 8 портов RS-232/422/485 (выбирается программно)
- Удаленные конфигурирование, загрузка и обновление ПО
- Скорость передачи данных до 460.8 Кбит/с
- Диапазон рабочих температур: от 0 до +70 °C
Blue Heat/Net позволяет подключить любое из RS-232 или RS-422/485 последовательных устройств к локальной сети Ethernet. Расширитель портов предоставляет удаленный доступ к любому последовательному устройству через сеть Ethernet, уменьшает количество кабелей, упрощает процесс установки программных обновлений и освобождает от необходимости подключать последовательное устройство непосредственно к ПК.
Управляемые надежной uCLinux (встроенной версией ОС Linux), Blue Heat/Net могут быть запрограммированы для поддержки специальных протоколов, также пользователь может работать с различными протоколами, доступными в поставляемых прошивках.
Расширитель портов Blue Heat/Net настраивается и управляется как через последовательный порт, так и удаленно, через Telnet или веб-интерфейс. Существует возможность загрузки как со встроенной Flash-памяти, так и через сеть. Обновление ПО устройства находящегося в полевых условиях может быть выполнено удаленно.
| Технические характеристики | |
| Количество портов | 4 или 8 портов (есть 2- и 16-портовые модели) |
| Интерфейсы | RS-232 или программно настраиваемые RS-232/422/485 |
| LAN | 10Base-T, 100Base-TX Ethernet (автоопределение) |
| Сигналы управления |
RS-232: DTR, DSR, RTS, CTS, TxD, RxD, RI (только модели DB-9), DCD, GND RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/-, SR |
| Пропускная способность | От 50 б/с до 460,8 Кб/с (другие варианты на заказ) |
| Протоколы | IP, TCP, UDP, ARP, RARP, TFTP, DHCP, BootP, HTTP, Telnet, ICMP, PPP |
| Процессор | 32-битный ColdFire, 66 МГц, ОЗУ 16 МБ SDRAM и флэш-накопитель объемом 2 или 4 МБ |
| Конфигурация | Веб-браузер (HTTP), консоль Telnet или последовательный интерфейс |
| Размеры (Ш x В x Г): |
RJ-45: 133,6 x 34,3 x 184,2 мм DB-9: 133,4 x 42,9 x 244,1 мм |
| Разъемы |
RS-232: 8-контактный разъем RJ-45 или DB-9 RS-232/422/485: разъемы DB-9 LAN: разъем RJ-45 |
| Операционная система | Windows 2000/XP/XP x64/Server 2003/Vista, QNX 4.X/6.X и Linux |
| Напряжение питания | 110/120 В переменного тока, 50/60 Гц, адаптер 5 В постоянного тока (от 5 до 30 В постоянного тока на некоторых моделях) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура: | От 0 до +70 °C |
| Ограничение перенапряжений |
EN61000-4-2 ESD EN61000-4-3 EMC EN61000-4-4 EFT |
| Сертификация: |
EN 55022, EN 55024, FCC Class A, Part 15, ICES-003 Модели DB-9: UL60950, UL916, CB Scheme |
| Артикул | Описание |
| BNG004 | Blue Heat/Net, 8 портов RS-232. Подавление перенапряжений. Соответствует RoHS |
| BNG004‑01 | Комплект Blue Heat/Net, включающий артикулы: BNG004, CBG006, CBG005, MSG003 |
| BNG004‑02 | Комплект Blue Heat/Net, включающий артикулы: BNG004, CBG006, CBG005, MSG004 |
| BNG004‑03 | Комплект Blue Heat/Net, включающий артикулы: BNG004, CBG006, CBG005, MSG005 |
| BNG004‑04 | Комплект Blue Heat/Net, включающий артикулы: BNG004, CBG006, CBG005, MSG007 |
| BNG006 | Blue Heat/Net, 4 порта RS-232/422/485. Подавление перенапряжений. Соответствует RoHS |
| BNG006‑01 | Комплект Blue Heat/Net, включающий артикулы: BNG006, CBG006, MSG007 |
| BN008 | Blue Heat/Net, 8 портов RS-232/422/485. Подавление перенапряжений |
| BN008-01 | Комплект Blue Heat/Net, включающий артикулы: BN008, CBG006, MSG007 |
| BNG008 | Blue Heat/Net, 8 портов RS-232/422/485. Подавление перенапряжений. Соответствует RoHS |
| BNG008‑01 | Комплект Blue Heat/Net, включающий артикулы: BNG008, CBG006, MSG007 |
| BNG008‑02 | Комплект Blue Heat/Net, включающий артикулы: BNG008, CBG006, MSG007, MSG029 |
| MSG003 | Нерегулируемый источник питания 1 А 5 В для Северной Америки. Соответствует RoHS |
| MSG004 | Нерегулируемый источник питания 1 А 5 В для Великобритании. Соответствует RoHS |
| MSG005 | Нерегулируемый источник питания 1 А 5 В для Европы. Соответствует RoHS |
| MSG007 | Регулируемый универсальный источник питания 3 А 5 В. Сетевой шнур для Северной Америки. Соответствует RoHS |
| MSG009 | Опциональный комплект для монтажа на DIN-рейку (только для моделей DB-9) |
| MSG029 | Комплект для монтажа в стойку для BNG006/BNG008/BMG006 |
| CBG005 | Конвертер RJ-45 - DB-9F |
| CBG006 | Кабель Ethernet CAT 5 1,8 м. Может использоваться с CBG004 и CBG005. Соответствует RoHS |
| CB017 | Кабель RJ-45 - DB-9 для моделей Blue Heat/Net с RS-232 |
