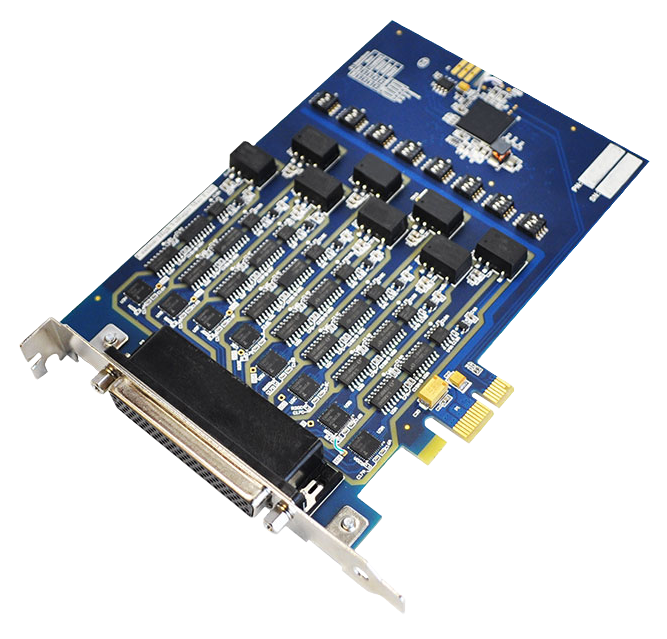

BlueStorm/Express Isolated
Плата последовательного ввода-вывода PCI Express x1
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 4 или 8 изолированных портов
- Изоляция 2 кВ на всех портах
- Интерфейсы RS-232/422/485 с возможностью выбора
- Рабочая температура: от -40 до +85 °C
Входящая в семейство продуктов BlueStorm/Express, плата BlueStorm/Express Isolated обеспечивает надежность, высокую скорость передачи данных, и обладает изоляцией 2 кВ. Такая защита позволяет использовать платы PCI Express в жестких условиях эксплуатации.
Существуют варианты платы с 4 или 8 портами RS‑232/422/485. BlueStorm/Express Isolated x1 совместима со слотами PCI Express x1, x4, x8, x16. Двусторонняя передача данных со скоростью до 7,8 Мб/с (RS-422/485) обеспечивает быстрый сбор и передачу данных. Использование платы повышает эффективность и, вместе с тем, снижает нагрузку на сеть.
| Технические характеристики | |
| Количество портов | 4 или 8 |
| Интерфейсы | RS-232/422/485 с аппаратным выбором |
| Разъемы | Разъем на плате: DB-62, Кабель: DB-62 - 8 x DB-9, HBD-44 |
| Оптическая изоляция | 2 кВ между портами через кабель (3 кВ на плате) |
| Шина | PCI Express |
| Системные интерфейсы | Любой свободный слот PCI Express x1, x4, x8 или x16 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | от -40 до +85 °C |
| Влажность | 95% без выпадения конденсата |
| Сертификация |
FCC Class A ICES-003 Class A EN50082-2 EN 55022 Class A EN 55024 |
| Артикул | Описание |
| BDG001 | Плата BlueStorm/Express Isolated, 8 портов, RS-232 |
| BDG001‑01 | Плата BlueStorm/Express Isolated, 8 портов, RS-232 с кабелем CBG058 |
| BBG008 | Плата BlueStorm/Express Isolated, 8 портов, RS-232/422/485 |
| BBG008‑01 | Плата BlueStorm/Express Isolated, 8 портов, RS-232/422/485 с кабелем CBG143 |
| BCG004 | Плата BlueStorm/Express Isolated, 4 порта |
| BCG004-01 | Плата BlueStorm/Express Isolated, 4 порта с кабелем CBG105 |
| CBG058 | Кабель 8x DB-9, 1,220 м |
| CBG143 | Кабель 8x DB-9, 0,305 м |
| CBG105 | Кабель 4x DB-9 |
