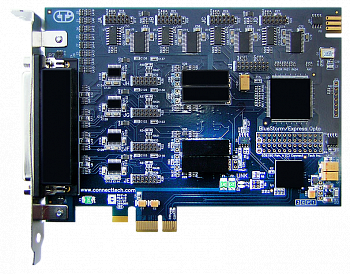

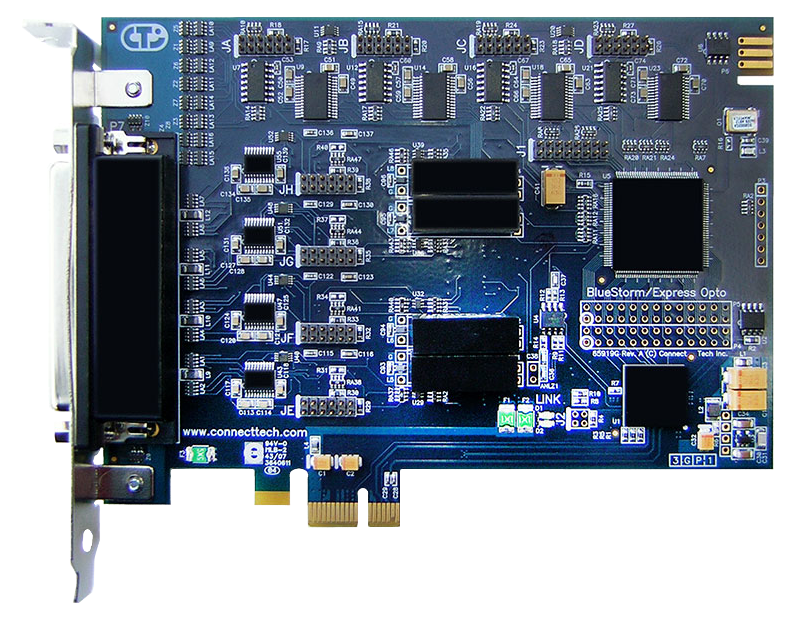

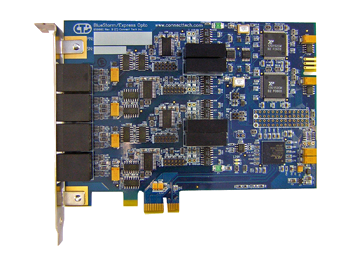

BlueStorm/Express Opto
Коммуникационная плата
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Плата с интерфейсом PCI Express x1
- 4 или 8 портов RS-232/422/485
- Оптоизоляция 3 кВ на всех портах
- Диапазон рабочих температур от 0 до 70 °C
BlueStorm/Express Opto является расширением продуктовой линейки BlueStorm/Express и предлагает надежность и высокую скорость передачи данных в комплекте с оптоизоляцией 3 кВ.
Такая защита делает плату с интерфейсом PCI Express идеальным решением для эксплуатации в жестких условиях.
Оснащенные 4 или 8 портами RS-232/422/485, платы BlueStorm/Express Opto x1 совместимы с разъемами PCI Express x1, x4, x8, x16.
Скорости двунаправленной передачи данных до 1,8432 Мбит/с (RS-422/485) обеспечивают быструю работу систем сбора данных и коммуникационных приложений.
| Технические характеристики | |
| Количество портов | 4 или 8 |
| Интерфейс | RS-232/422/485, выбирается аппаратно |
| Разъемы | RJ-45. Опционально: переходники на DB-9 |
| Сигналы управления | RS-232: TxD, RxD, RTS, CTS RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/- |
| Скорость передачи данных | RS-232: от 50 бит/с до 921,6 кбит/с RS-422/485: от 50 бит/с до 1,8432 Мбит/с |
| Прерывания | Назначаются Plug and Play |
| Адреса памяти | Назначаются Plug and Play |
| Тип UART | 2 UART с FIFO-буферами приема и передачи до 64 байт на каждый порт |
| Шина | PCI Express |
| Программная совместимость | Windows 2000/CE/XP/XP x64/XPe/Server 2003/ Server 2003×64/Vista, QNX 4.X/6.X и Linux |
| Оптоизоляция | 3 кВ |
| Питание | 200 мА @ 3,3 В, 180 мА @ 12 В |
| Размеры | 146,99×110,49 мм (Д х В) |
| Соответствие стандартам | FCC Class A, ICES-003 Class A, EN50082-2, EN 55022 Class A, EN 55024 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | от 0 до +70 °C |
| Температура хранения | от -40 до +105 °C |
| Влажность | от 5 до 95%, без образования конденсата |
| Артикул | Описание |
| BBG001 | Connect Tech. Плата последовательных портов PCI Express BlueStorm/Express Opto, 4 порта |
| BBG001-01 | Connect Tech. Плата последовательных портов PCI Express BlueStorm/Express Opto, 4 порта, кабель CAGRJ4509 |
| BBG003 | Connect Tech. Плата последовательных портов PCI Express BlueStorm/Express Opto, 8 портов |
| BBG003-01 | Connect Tech. Плата последовательных портов PCI Express BlueStorm/Express Opto, 8 портов, кабель CAG08FXDX |
| CAGRJ4509 | Кабель: 1x RJ-45, DB-9 |
| CAG08FXDX | Кабель: 8x DB-9 Male |
