BlueStorm/LP RS-485
Адаптер RS-422/485
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
* Снят с производства
Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- 2, 4 или 8 портов
- RS-232/422/485, выбирается аппаратно
- Многожильные кабели DB-9 и DB-25, внешнее устройство ввода-вывода DB-9
- Рабочая температура: от 0 до +70 °C

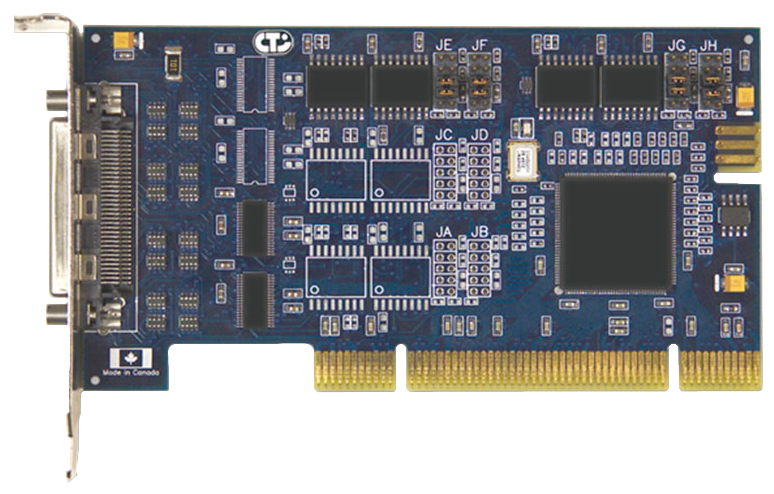

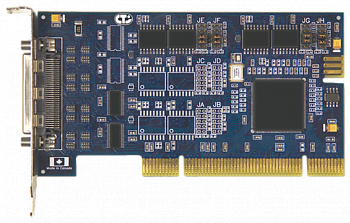

Низкопрофильная плата BlueStorm/LP прекрасно подходит для шасси с высокой плотностью размещения элементов и для низкопрофильных ПК. Адаптер полностью совместим с Universal PCI 2.3 и может быть установлен в систему с напряжением питания 3,3 или 5 В. При помощи поставляемого с устройством дополнительного кронштейна, может быть установлен как в низкопрофильный слот, так и в стандартный. Это позволяет использовать несколько плат в одной системе, сэкономив пространство за счет низкопрофильной конструкции MD1, не потеряв при этом в производительности.
Скорости передачи данных 1,8432 Мб/с будет достаточно для приложений сбора данных, автоматизации, кассовых терминалов и торговых автоматов, для научных и контрольно-измерительных приложений.
Плата BlueStorm/LP поддерживает 3 режима RS-422/485: full duplex (4 проводника) с контролем потока RTS/CTS, half duplex (2 проводника) с автоматическим эхоподавлением TxD, и полнодуплексный multi-drop (4 проводника) для коммуникации соответствующих устройств.
Устройство может поставляться с функцией подавления перенапряжений и без, кабелями DB-9, стандартным и/или низкопрофильным кронштейном, для обеспечения максимальной гибкости.
BlueStorm/LP поставляется в вариантах с 2, 4 или 8 последовательными портами RS-422/485, а также с 1+1, 2+2, и 4+4 портами RS-232 + RS-422/485.
| Технические характеристики | |
| Количество портов | 2, 4 или 8 портов |
| Интерфейсы | RS-232/422/485, выбирается аппаратно |
| Разъемы | Многожильные кабели DB-9 и DB-25, внешнее устройство ввода-вывода DB-9 |
| Сигналы управления | RS-232: TxD, RxD, RTS, CTS, SG, RI, DTR, DSR, DCD, RS-422/485: TxD +/- , RxD +/- , RTS +/- , CTS +/-, SR |
| Скорость передачи данных | RS-232: от 50 бит/с до 921,6 кбит/с RS-422/485: от 50 бит/с до 1,8432 Мбит/с |
| Прерывания | Назначаются ресурсами Plug and Play |
| Адреса памяти | Назначаются ресурсами Plug and Play |
| Тип UART | 8x UART с FIFO-буферами приема и передачи до 64 байт на каждый порт |
| Размеры | 147,02 х 106,05 мм |
| Шина | 32-битная универсальная шина PCI |
| Операционная система | Linux, QNX 4.X/6.X, Windows 2000/CE/XP/XP x64/XPe/Server 2003/ Server 2003 x64/Vista |
| Энергопотребление | 100 мА минимально, 5 В @ 875 мА максимально |
| Питание | Любой доступный слот PCI 3,3 или 5 В |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Температура хранения | От -40 до +105 °C |
| Влажность | От 5 до 95%, без образования конденсата |
| Сертификация |
FCC Class A ICES-003 Class A EN50082-2 EN 55022 Class A EN 55024 |
| Артикул | Описание |
| BL009-01 | Низкопрофильная плата BlueStorm/LP, 2 порта, кабель CB002, дополнительный стандартный кронштейн |
| BL010-01 | Низкопрофильная плата BlueStorm/LP, 2 порта, кабель CB002, дополнительный стандартный кронштейн, подавление перенапряжений |
| BL011-01 | Стандартная плата BlueStorm/LP, 2 порта, кабель CB002, дополнительный низкопрофильный кронштейн |
| BL012-01 | Стандартная плата BlueStorm/LP, 2 порта, кабель CB002, дополнительный низкопрофильный кронштейн, подавление перенапряжений |
| BL021-01 | Низкопрофильная плата BlueStorm/LP, 4 порта, кабель CB003, дополнительный стандартный кронштейн |
| BL022-01 | Низкопрофильная плата BlueStorm/LP, 4 порта, кабель CB003, дополнительный стандартный кронштейн, подавление перенапряжений |
| BL023-01 | Стандартная плата BlueStorm/LP, 4 порта, кабель CB003, дополнительный низкопрофильный кронштейн |
| BL024-01 | Стандартная плата BlueStorm/LP, 4 порта, кабель CB003, дополнительный низкопрофильный кронштейн, подавление перенапряжений |
| BL028-01 | Стандартная плата BlueStorm/LP, 4 порта (2x RS-232 и 2x RS-422/485), кабель CB003, дополнительный низкопрофильный кронштейн |
| BL036-01 | Низкопрофильная плата BlueStorm/LP, 8 портов, кабель CB009, дополнительный стандартный кронштейн |
| BL037-01 | Низкопрофильная плата BlueStorm/LP, 8 портов, кабель CB009, дополнительный стандартный кронштейн, подавление перенапряжений |
| BL038-01 | Стандартная плата BlueStorm/LP, 8 портов, кабель CB009, дополнительный низкопрофильный кронштейн |
| BL039-01 | Стандартная плата BlueStorm/LP, 8 портов, кабель CB009, дополнительный низкопрофильный кронштейн, подавление перенапряжений |
| BL040-01 | Низкопрофильная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CB009, дополнительный стандартный кронштейн |
| BL041-01 | Низкопрофильная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CB009, дополнительный стандартный кронштейн, подавление перенапряжений |
| BL042-01 | Стандартная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CB009, дополнительный низкопрофильный кронштейн |
| BL043-01 | Стандартная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CB009, дополнительный низкопрофильный кронштейн, подавление перенапряжений |
| BL048-01 | Низкопрофильная плата BlueStorm/LP, 8 портов (6x RS-232 и 2x RS-422/485), кабель CB009, дополнительный стандартный кронштейн |
| BL051-01 | Стандартная плата BlueStorm/LP, 8 портов (6x RS-232 и 2x RS-422/485), кабель CB009, дополнительный низкопрофильный кронштейн, подавление перенапряжений |
| BLG010-01 | Низкопрофильная плата BlueStorm/LP, 2 порта, кабель CBG002, дополнительный стандартный кронштейн, соответствует RoHS |
| BLG012-01 | Стандартная плата BlueStorm/LP, 2 порта, кабель CBG002, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG022-01 | Низкопрофильная плата BlueStorm/LP, 4 порта, кабель CBG003, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG022-05 | Низкопрофильная плата BlueStorm/LP, 4 порта, кабель CBG007, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG024-01 | Стандартная плата BlueStorm/LP, 4 порта, кабель CBG003, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG024-05 | Стандартная плата BlueStorm/LP, 4 порта, кабель CBG007, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG026-01 | Низкопрофильная плата BlueStorm/LP, 4 порта (2x RS-232 и 2x RS-422/485), кабель CBG003, дополнительный стандартный кронштейн, соответствует RoHS |
| BLG026-05 | Низкопрофильная плата BlueStorm/LP, 4 порта (2x RS-232 и 2x RS-422/485), кабель CBG007, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG028-01 | Стандартная плата BlueStorm/LP, 4 порта, кабель CBG003, дополнительный низкопрофильный кронштейн, соответствует RoHS |
| BLG037-01 | Низкопрофильная плата BlueStorm/LP, 8 портов, кабель CBG009, дополнительный стандартный кронштейн, соответствует RoHS |
| BLG037-05 | Низкопрофильная плата BlueStorm/LP, 8 портов, кабель CBG026, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG039-01 | Стандартная плата BlueStorm/LP, 8 портов, кабель CBG009, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG039-03 | Стандартная плата BlueStorm/LP, 8 портов, внешнее устройство ввода-вывода IOBG08BLV1, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG039-05 | Стандартная плата BlueStorm/LP, 8 портов, кабель CBG026, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG041-01 | Низкопрофильная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CBG009, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG041-03 | Низкопрофильная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), внешнее устройство ввода-вывода IOBG08BLV1, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG041-05 | Низкопрофильная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CBG026, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG043-01 | Стандартная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CBG009, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG043-03 | Стандартная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), внешнее устройство ввода-вывода IOBG08BLV1, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG043-05 | Стандартная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CBG026, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG043-09 | Стандартная плата BlueStorm/LP, 8 портов (4x RS-232 и 4x RS-422/485), кабель CBG033, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG049-05 | Низкопрофильная плата BlueStorm/LP, 8 портов (6x RS-232 и 2x RS-422/485), кабель CBG009, дополнительный стандартный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG051-01 | Стандартная плата BlueStorm/LP, 8 портов (6x RS-232 и 2x RS-422/485), кабель CBG009, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG051-03 | Стандартная плата BlueStorm/LP, 8 портов (6x RS-232 и 2x RS-422/485), внешнее устройство ввода-вывода IOBG08BLV1, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| BLG051-05 | Стандартная плата BlueStorm/LP, 8 портов (6x RS-232 и 2x RS-422/485), кабель CBG026, дополнительный низкопрофильный кронштейн, подавление перенапряжений, соответствует RoHS |
| CB002 | Кабель 2x DB-9 |
| CB003 | Кабель 4x DB-9 |
| CB009 | Кабель 8x DB-9 |
| CBG002 | Кабель 2x DB-9, соответствует RoHS |
| CBG003 | Кабель 4x DB-9, соответствует RoHS |
| CBG007 | Кабель 4x DB-25, соответствует RoHS |
| CBG009 | Кабель 8x DB-9, соответствует RoHS |
| CBG026 | Кабель 8x DB-25 |
| CBG033 | Кабель 8x DB-9, 1,22 м |
| IOBG08BLV1 | Внешнее устройство ввода-вывода 8x DB-9, соответствует RoHS |
