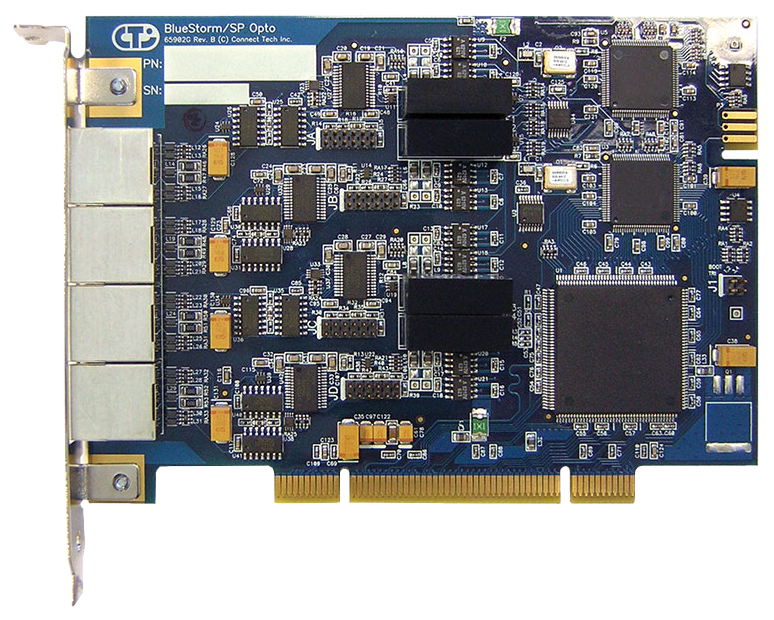

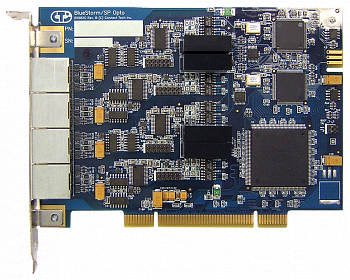

Плата BlueStorm/SP Opto обеспечивает дополнительную оптическую изоляцию для критических приложений. Это расширение семейства продуктов BlueStorm и доступно только в виде стандартного решения.
Надежность, высокая скорость передачи данных и оптическая изоляция 3 кВ, позволяют использовать эти платы в жестких условиях окружающей среды.
BlueStorm/SP Opto оборудована 4 портами RS-232/422/485 и совместим с шиной PCI 3,3 и 5 В.
Передача данных может осуществляться в обе стороны со скоростью до 1,8432 Мб/с (RS-422/485), что обеспечивает быструю коммуникацию и сбор данных.
Все платы BlueStorm/SP Opto имеют сертификацию FCC и CE.
Технические характеристики | |
Количество портов | 4 |
Интерфейсы | RS-232/422/485, выбирается аппаратно |
Разъемы | Кабель RJ-45-DB-9 |
Сигналы управления | RS-232: TxD, RxD, RTS, CTS, SG, RI, DTR, DSR, DCD, RS-422/485: TxD +/- , RxD +/- , RTS +/- , CTS +/-, SR |
Скорость передачи данных | RS-232: от 50 бит/с до 921,6 кбит/с RS-422/485: от 50 бит/с до 1,8432 Мбит/с |
Прерывания | Назначаются ресурсами Plug and Play |
Адреса памяти | Назначаются ресурсами Plug and Play |
Тип UART | 2 UART с FIFO-буферами приема и передачи до 64 байт на каждый порт |
Размеры | 147,02 х 106,05 мм |
Шина | 32-битная универсальная шина PCI |
Операционная система | Linux, QNX 4.X/6.X, Windows 2000/CE/XP/XP x64/XPe/Server 2003/ Server 2003 x64/Vista |
Энергопотребление | 100 мА минимально, 5 В @ 875 мА максимально |
Системный интерфейс | Любой свободный слот PCI 3,3 или 5 В |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура | От 0 до +70 °C |
Температура хранения | От -40 до +105 °C |
Влажность | От 5 до 95%, без образования конденсата |
Сертификация | EN 55022 Class A, EN 55024, FCC Class A, ICES-003 Class A, EN50082-2 |
Артикул | Описание |
BSG001 | Connect Tech Inc. Плата последовательных портов BlueStorm/SP Opto, 4 порта RS-232/422/485, защита от скачков напряжения и оптическая изоляция 3 кВ - соответствует RoHS, CD |
BSG001-01 | BlueStorm/SP Opto, 4 порта с CAGRJ4509 |
CAGRJ4509 | Кабель 4x RJ-45 - DB-9 |
