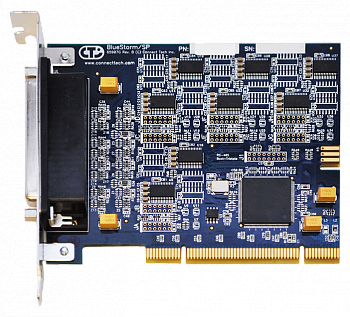

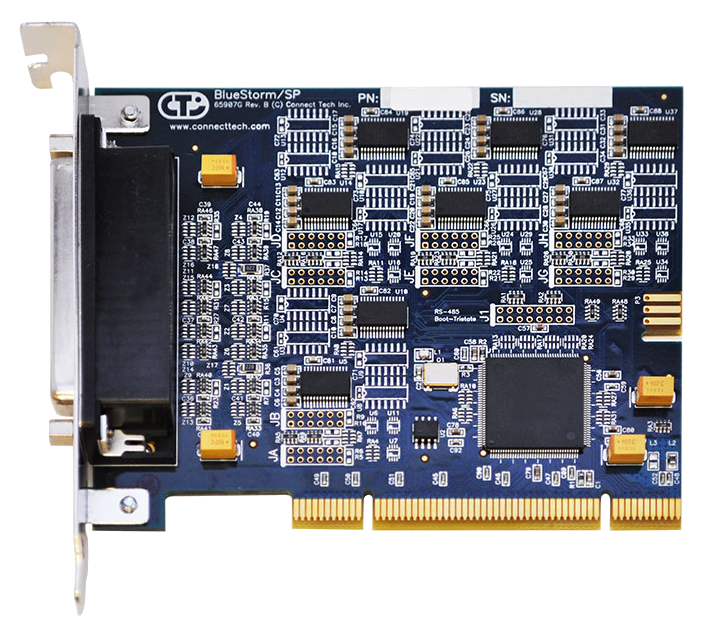

BlueStorm/SP
Коммуникационная плата
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 8 портов RS-232/422/485
- 32-разрядная шина Universal PCI
- Скорость передачи данных до 1,8432 Мбит/с (RS-422/485)
- Диапазон рабочих температур: от 0 до +70 °C
Плата стандартного профиля Connect Tech BlueStorm/SP - идеальный выбор для приложений на базе шины PCI. Полностью совместимая с PCI 2.3, BlueStorm/SP может быть установлена в любую систему с напряжением питания 3,3 и 5 В.
Оснащенная 8 портами, BlueStorm/SP обеспечивает соединения RS-232/422/485 и позволяет установить перемычкой тип соединения для каждого отдельного порта.
Надежность, высокие скорости передачи данных и многоуровневая защита от скачков напряжения делают эти платы идеальным решением для использования в различных областях, включая промышленную и офисную автоматизацию, POS-терминалы, научные и контрольно-измерительные приложения.
| Технические характеристики | |
| Количество портов | 8 |
| Интерфейсы | RS-232/422/485, выбирается аппаратно |
| Разъемы | Многожильные кабели DB-9 и DB-25, внешнее устройство ввода-вывода DB-9 |
| Сигналы управления | RS-232: TxD, RxD, RTS, CTS, SG, RI, DTR, DSR, DCD, RS-422/485: TxD +/- , RxD +/- , RTS +/- , CTS +/-, SR |
| Скорость передачи данных | RS-232: от 50 бит/с до 921,6 кбит/с RS-422/485: от 50 бит/с до 1,8432 Мбит/с |
| Прерывания | Назначаются ресурсами Plug and Play |
| Адреса памяти | Назначаются ресурсами Plug and Play |
| Тип UART | 8x UART с FIFO-буферами приема и передачи до 64 байт на каждый порт |
| Размеры | 147,02 х 106,05 мм |
| Шина | 32-битная универсальная шина PCI |
| Операционная система | Linux, QNX 4.X/6.X, Windows 2000/CE/XP/XP x64/XPe/Server 2003/ Server 2003 x64/Vista |
| Ограничение перенапряжений | Защита от множественных перенапряжений – 0,05 Дж |
| Напряжение питания | 100 мА минимально, 5 В @ 875 мА максимально |
| Системный интерфейс | Любой свободный слот PCI 3,3 или 5 В |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Температура хранения | От -40 до +105 °C |
| Влажность | От 5 до 95%, без образования конденсата |
| Сертификация |
FCC Class A ICES-003 Class A EN50082-2 EN 55022 Class A EN 55024 |
| Артикул | Описание |
| BTG001 | BlueStorm/SP, 8 портов RS-232/422/485, соответствует RoHS |
| BTG001-01 | BlueStorm/SP, 8 портов RS-232/422/485, кабель CAG08FXDX, соответствует RoHS |
| BTG001-02 | BlueStorm/SP, 8 портов RS-232/422/485, кабель CAG08DB25, соответствует RoHS |
| BTG001-03 | BlueStorm/SP, 8 портов RS-232/422/485, внешнее устройство ввода-вывода IOBG08DB9V1, соответствует RoHS |
| BTG007 | BlueStorm/SP, 8 портов RS-232 |
| BTG007-01 | BlueStorm/SP, 8 портов RS-232, кабель CAG08FXDX, соответствует RoHS |
| CAG08FXDX | Кабель 8x DB-9 |
| CAG08DB25 | Кабель 8x DB-25 |
| IOBG08DB9V1 | Внешнее устройство ввода-вывода 8x DB-9 |
