Echo/ISA
Коммуникационный адаптер последовательного ввода-вывода
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 8 портов
- Интерфейсы: RS-232, RS-422/485
- Кабели DB-9, DB-25, или внешнее устройство ввода-вывода
- Рабочая температура: от 0 до +70 °C

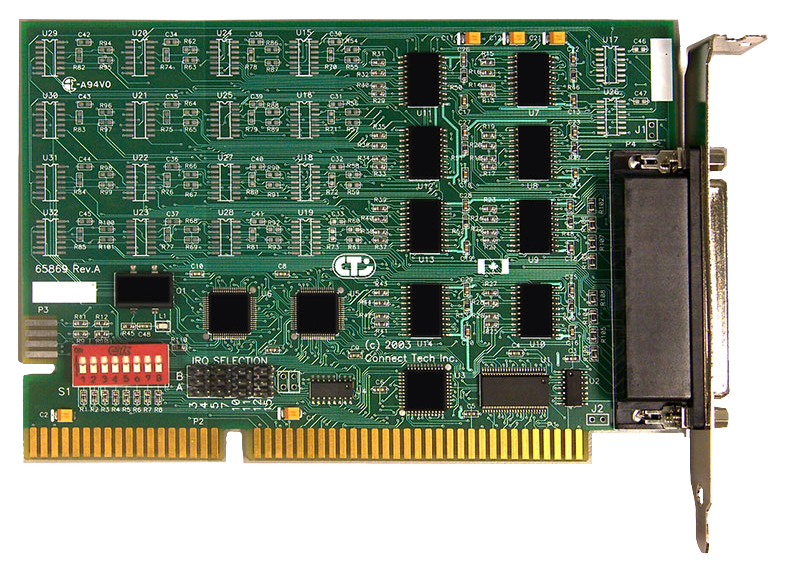

Echo/ISA — это 8-портовая плата последовательного ввода-вывода, предназначенная для тех, кому необходимо продолжать работать с системами на базе шины ISA. В одной системе при необходимости поддержки широких возможностей ввода-вывода может использоваться несколько таких плат.
Данное гибкое решение позволяет независимо настраивать параметры каждого порта: скорость передачи данных, четность, биты данных и стоповые биты. Echo/ISA работает с большинством распространенных операционных систем.
| Технические характеристики | |
| Количество портов | 8 |
| Интерфейсы | RS-232, RS-422/485 |
| Разъемы | Кабели DB-9, DB-25, или внешнее устройство ввода-вывода |
| Сигналы управления | RS-232: TxD, RxD, RTS, CTS, RI, DTR, DSR, DCD, RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/- |
| Скорость передачи данных | От 50 б/с до 115,2 Кб/с |
| Адреса ввода-вывода | Выбор из 8 готовых наборов адресов ввода-вывода осуществляется при помощи DIP-переключателей – требуется один набор из 8 адресов |
| Прерывания | IRQ 3, 4, 5, 7, 10, 11, 12, 15. Выбираются перемычками |
| Тип UART | 16C554 с буфером FIFO для приема и передачи объемом 64 байта |
| Размеры (ШxВxГ) | 18 x 106 x 164 мм |
| Напряжение питания |
RS-232: +5 В +/-5% @ 100 мА +12 В +/-10% @ 5 мА (без нагрузки) +12 В +/-10% @ 100 мА (с полной нагрузкой) -12 В +/-10% @ 4 мА (без нагрузки) -12 В +/-10% @ 100 мА (с полной нагрузкой) RS-422/485: +5 В +/-5% @ 125 мА (без нагрузки) +5 В +/-5% @ 445 мА (с полной нагрузкой) |
| Системные интерфейсы | Один половинный слот и доступное аппаратное прерывание |
| Шина | 8- или 16-битный слот. Совместим с шиной ISA |
| Операционная система | DOS, Linux, QNX, SCO Unix, Solaris, Windows |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Температура хранения | От -60 до +100 °C |
| Влажность | От 5 до 95 % без выпадения конденсата |
| Артикул | Описание |
| EC001 | Echo/ISA, 8 портов RS-232. |
| EC001-01 | Echo/ISA, 8 портов RS-232, кабель CAB08FXDX. |
| EC001-02 | Echo/ISA, 8 портов RS-232, внешнее устройство ввода-вывода IOB08DB9V1. |
| EC001-03 | Echo/ISA, 8 портов RS-232, кабель CAB08DB25. |
| EC003 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485. |
| EC003-01 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, кабель CAB08FXDX. |
| EC003-02 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, внешнее устройство ввода-вывода IOB08DB9V1. |
| EC003-03 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, кабель CAB08DB25. |
| ECG001 | Echo/ISA, 8 портов RS-232, соответствует RoHS. |
| ECG001-01 | Echo/ISA, 8 портов RS-232, кабель CAG08FXDX, соответствует RoHS. |
| ECG001-02 | Echo/ISA, 8 портов RS-232, внешнее устройство ввода-вывода IOBG08DB9V1, соответствует RoHS. |
| ECG001-03 | Echo/ISA, 8 портов RS-232, кабель CAG08DB25, соответствует RoHS. |
| ECG002 | Echo/ISA, 8 портов RS-422/485, соответствует RoHS. |
| ECG002-01 | Echo/ISA, 8 портов RS-422/485, кабель CAG08FXDX, соответствует RoHS. |
| ECG002-02 | Echo/ISA, 8 портов RS-422/485, внешнее устройство ввода-вывода IOBG08DB9V1, соответствует RoHS. |
| ECG002-03 | Echo/ISA, 8 портов RS-422/485, кабель CAG08DB25, соответствует RoHS. |
| ECG003 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, соответствует RoHS. |
| ECG003-01 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, кабель CAG08FXDX, соответствует RoHS. |
| ECG003-02 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, внешнее устройство ввода-вывода IOBG08DB9V1, соответствует RoHS. |
| ECG003-03 | Echo/ISA, 4 порта RS-232 и 4 порта RS-422/485, кабель CAG08DB25, соответствует RoHS. |
| ECG006 | Echo/ISA, 6 портов RS-232 и 2 порта RS-422/485, соответствует RoHS. |
| ECG006-01 | Echo/ISA, 6 портов RS-232 и 2 порта RS-422/485, кабель CAG08FXDX, соответствует RoHS. |
| ECG006-06 | Echo/ISA, 6 портов RS-232 и 2 порта RS-422/485, кабель CAG08DB25, соответствует RoHS. |
| CAG08FXDX | Кабель 8x DB-9 |
| IOBG08DB9V1 | Внешнее устройство ввода-вывода 8x DB-9 |
| CAG08DB25 | Кабель 8x DB-25 |
