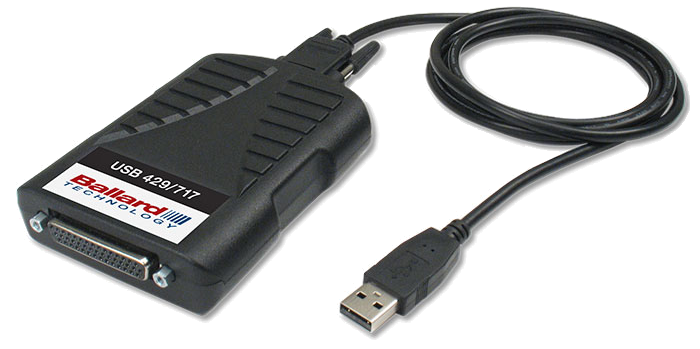

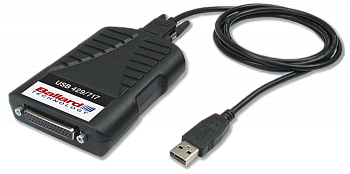

USB 429
USB-интерфейс авионики для ARINC 429 & 717
Производитель:Ballard Technology
- Описание
- Спецификация
- Информация для заказа
- Поддержка 429/717 в зависимости от модели
- Интерфейс USB 2.0
- 8 дискретных вводов-выводов для авионики
- Ввод и вывод IRIG A/B
Серия компактных адаптеров USB 429 позволяет компьютерам связываться, моделировать, тестировать и мониторить оборудование и системы ARINC 429 и 717. Эти защищенные периферийные устройства USB 2.0 обладают расширенной функциональностью 429/717 и потенциально совместимы с любым современным компьютером (настольным, ноутбуком или планшетом).
Эти универсальные интерфейсы подходят для широкого круга приложений как в лабораторных условиях так и в полевых. Они поддерживают максимальную пропускную способность на всех каналах ARINC и имеют 32 МБ встроенной памяти. Все необходимое питание обеспечивается через один порт USB. Функция Plug and Play и возможность горячей замены делают их легкими в установке и переносе с компьютера на компьютер.
Модели доступны только с каналами ARINC 429, только с ARINC 717, или с комбинацией обоих. Все они включают 8 дискретных вводов-выводов для авионики и синхронизацию/генерирование IRIG time. Они также обеспечивают полезную нестандартную функциональность, такую как диапазон скорости передачи данных, использование контроля четности и коррекция ошибок. После настройки, устройство производит обработку всех протоколов. Оно управляет приемом, передачей, коррекцией ошибок, переключением по времени и буферизацией сообщений, освобождая ваше ПО для обработки специфических задач приложений высокого уровня.
Разрабатывайте ПО при помощи входящего в комплект программного интерфейса BTIDriver, или используйте опциональное ПО CoPilot производства компании Ballard. CoPilot предоставляет мощные, легкие в использовании интерактивные инструменты для тестирования шины данных, анализа и эмуляции.
| Технические характеристики | |
| Каналы ARINC 429 |
Числовой протокол и протокол передачи файлов Стандартная и индивидуальная скорость передачи данных 12.5 и 100 кб/с стандартно Поканальное конфигурирование Широкий диапазон индивидуальных скоростей передачи Назначение контроля четности на канал (odd/even/data) Синхронизация вывода всех или избранных сообщений Встроенная шина самодиагностики |
| Каналы ARINC 717 |
Программно определяемый двухфазный/двухполюсный Поддержка субкадров и суперкадров Скорости передачи данных: 64, 128, 256, 512, 1024, 2048, 4096, 8192 слов в секунду |
| Стандартная конфигурация |
Поддержка 429/717 в зависимости от модели Интерфейс USB 2.0 8 дискретных вводов-выводов для авионики Ввод и вывод IRIG A/B 2 светодиодных индикатора 32 МБ встроенной памяти |
| Общие характеристики |
Разъем ввода-вывода: HD44F D-Sub Фиксирующиеся разъемы Размеры: 76 x 113 x 25 мм Вес: 140 г Питание: от одного порта USB Средняя наработка на отказ: 1,200,000 часов |
|
Условия эксплуатации и хранения |
|
|---|---|
| Температура эксплуатации: | От -40 до + 85 °C |
| Температура хранения: | От -55 до + 100 °C |
| Артикул | Описание |
| UA1401 | Astronics Ballard Technology. Устройство преобразования сигнала ARINC 717 2R/2T, CD |
| CP‑UA1401 | Astronics Ballard Technology. Устройство преобразования сигнала ARINC 717 2R/2T с ПО CoPilot |
| UA1410 | Astronics Ballard Technology. Устройство преобразования сигнала ARINC 429 1R/1T, CD |
| CP‑UA1410 | Astronics Ballard Technology. Устройство преобразования сигнала ARINC 429 1R/1T с ПО CoPilot |
| UA1420 | Astronics Ballard Technology. Плата адаптер в корпусе ARINC 429 4R/2T, CD |
| CP‑UA1420 | Astronics Ballard Technology. Плата адаптер в корпусе ARINC 429 4R/2T с ПО CoPilot |
| UA1430 | Astronics Ballard Technology. Устройство преобразования сигнала USB ARINC 429 - 8R/4T |
| CP‑UA1430 | Astronics Ballard Technology. Устройство преобразования сигнала USB ARINC 429 - 8R/4T с ПО CoPilot |
| UA1431 | Astronics Ballard Technology. Устройство преобразования сигнала USB ARINC 429 - 8R/4T c ARINC 717 - 2R/2T в корпусе, CD |
| CP‑UA1431 | Astronics Ballard Technology. Устройство преобразования сигнала USB ARINC 429 - 8R/4T c ARINC 717 - 2R/2T и ПО CoPilot |
| UA1440 | Ballard Technology. Плата конвертора интерфейса USB2.0- ARINC 429 - 12R/4T в корпусе, CD |
| CP‑UA1440 | Ballard Technology. Плата конвертора интерфейса USB2.0- ARINC 429 - 12R/4T с ПО CoPilot |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
