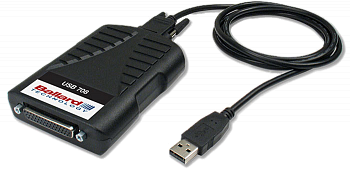

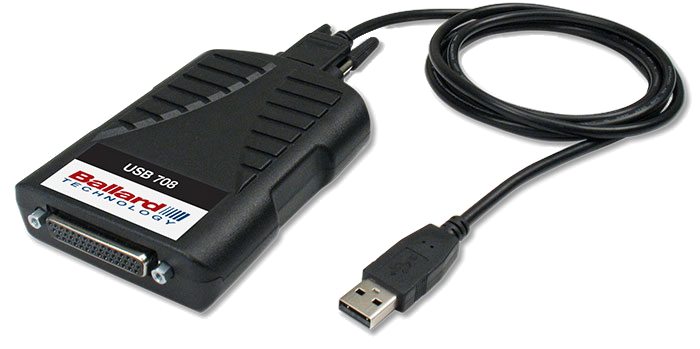

USB 708

Интерфейс USB 708 для авионики для погодного радара
Ballard Technology Производитель:
Ballard Technology
  • Описание
  • Спецификация
  • Интерфейс USB 2.0
  • 8 дискретных вводов-выводов для авионики
  • Ввод и вывод IRIG A/B
  • 32 МБ встроенной памяти
Серия компактных адаптеров USB 708 позволяет компьютерам соединяться с ARINC 708 или подобными шинами данных погодных радаров.
Эти защищенные периферийные устройства USB 2.0 демонстрируют расширенную функциональность для тестирования и моделирования систем погодных радаров, CDU (устройства управления-отображения информации), и устройства приема-передачи. Они используются для мониторинга, генерирования, записи и воспроизведения данных. Дисплейная шина ARINC 708 иногда упоминается как ARINC 453. Эти универсальные интерфейсы подходят для широкого круга приложений как в лабораторных условиях так и в полевых, и потенциально совместимы с любым современным компьютером (настольным, ноутбуком или планшетом). Они поддерживают максимальную пропускную способность на всех каналах ARINC 708 и имеют 32 МБ встроенной памяти. Все необходимое питание обеспечивается через один порт USB. Функция Plug and Play и возможность горячей замены делают их легкими в установке и переносе с компьютера на компьютер.
Модели доступны с одним каналом приема и одним каналом передачи (1R1T) или с двумя каналами приема и двумя каналами передачи (2R2T). Они поддерживают одновременное функционирование на всех доступных каналах и обеспечивают определяемую ПО длину слов и предшествующих синхронизации импульсов для поддержки специфических протоколов, отклоняющихся от ARINC 708. Все модели включают 8 дискретных вводов-выводов для авионики и синхронизацию/генерирование IRIG time. После настройки, устройство производит обработку всех протоколов. Оно управляет приемом, передачей, коррекцией ошибок, переключением по времени и буферизацией сообщений, освобождая ваше ПО для обработки специфических задач приложений высокого уровня.
Разрабатывайте ПО при помощи входящего в комплект программного интерфейса BTIDriver, или используйте опциональное ПО CoPilot производства компании Ballard. CoPilot предоставляет мощные, легкие в использовании интерактивные инструменты для тестирования шины данных, анализа и моделирования.
  • Подробнее
Технические характеристики
Данные стандартного ARINC 708        Syncs - beginning and ending 1600 бит на слово (64-bit header, 512 3-bit range bins)
Опции для специфических данныхИмпульсы предсинхронизации Варьируемая длина слова (от 1 до 1856 бит на слово)
Общие характеристикиКонфигурируемый порядок битов (сначала старший или сначала младший) Съемная заглушка шины Параметры ARINC 453
Стандартная конфигурация Интерфейс USB 2.0 8 дискретных вводов-выводов для авионики Ввод и вывод IRIG A/B 2 светодиодных индикатора 32 МБ встроенной памяти
Канал ARINC 708 Встроенная шина самодиагностики Каждый канал можно переключать между двумя шинами Одновременные прием и передача
Физические характеристики Температура эксплуатации: -40..+ 85 °C Температура хранения: -55..+100 °C Разъем ввода-вывода: HD44F D-Sub Фиксирующиеся разъемы Размеры: 76 x 113 x 25 мм Вес: 140 г Питание: от одного порта USB Средняя наработка на отказ: 1,500,000 часов
Условия эксплуатации и хранения
