COM Express Type 6 104e
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 4x USB 3.0, 2x GbE, 2x RS-232/485, LVDS (2x24), VGA
- PCIe/104 Type 1 (CCG018) или PCIe/104 Type 2 (CCG017)
- Встроенная коммутация DisplayPort/HDMI/DVI
- Расширенный температурный диапазон от -40 до +85 °C

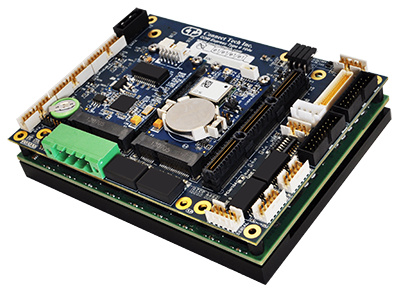

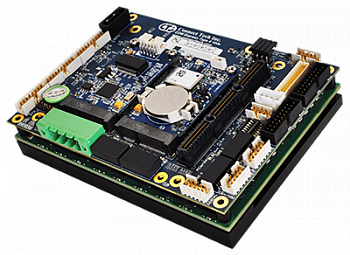

COM Express® Type 6 104e компании Connect Tech — это компактная объединительная плата, имеющая размеры модуля COM Express® Basic и обладающая высочайшей надежностью благодаря усиленным разъемам с фиксаторами.
В дополнение к возможности вывода видео на несколько дисплеев, встроенная коммутация DisplayPort/HDMI/DVI, интерфейс USB 3.0, двойной Gigabit Ethernet, переключаемые порты Mini-PCIe / mSATA и разъем PCIe/104 Type 2 позволяют еще больше расширить возможности ввода-вывода. Объединительная плата COM Express® Type 6 104e отлично подойдет для приложений с ограниченным пространством и жесткими условиями эксплуатации. Плата может функционировать в расширенном диапазоне температур окружающей среды от −40 до +85 °C.
| Технические характеристики | |
| Размеры | 125 x 95 мм |
| Mini-PCIe/mSATA | 2 разъема Mini-PCIe/mSATA |
| SATA | 1 внешний порт SATA (можно переключить со вторым портом PCIe/104 Type 2 SATA) |
| Видео |
2 порта DisplayPort/HDMI/DVI (встроенная коммутация) 1 порт VGA 1 порт LVDS |
| Последовательный ввод-вывод | 2 порта RS-232/RS-485 |
| USB | 4 порта USB 3.0 |
| Ethernet | 2 порта Gigabit Ethernet (10/100/1000) |
| Аудио | HD Audio: 1 вход и 1 выход |
| PCIe/104 Type 2 (CCG017) |
4 порта PCIe x1 2 порта USB 2.0 2 порта SATA (второй можно переключить на внешний SATA) |
| PCIe/104 Type 1 (CCG018) |
1 порт PCIe x16 4 порта PCIe x1 2 порта USB 2.0 |
| Питание PCIe/104 |
+12 В при поданном токе +5 В при 16 А +5 В в режиме ожидания - отсутствует (опция) +3.3 В - отсутствует (опция) |
| Напряжение питания | +12 В постоянного тока |
| Аксессуары | Кабельный набор |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до 85 ºC |
| Артикул | Описание |
| CCG017 | Connect Tech Inc. Плата переходник COM Express Type 6 104e PCIe/104 Type 2 Carrier Board |
| CCG018 | Connect Tech Inc. Плата переходник COM Express Type 6 104e PCIe/104 Type 1 Carrier Board |
| CCG018 | Стартовый кабельный набор для CCG017 и CCG018 |
| CKG057 | Полный кабельный набор для CCG017 и CCG018 |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
