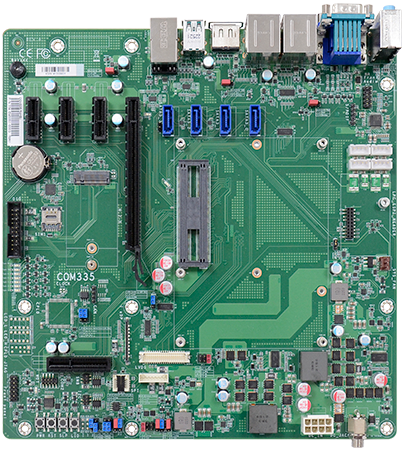

Объединительная плата (также известная как несущая или оценочная плата) производства компании DFI представляет собой гибкую среду разработки для модулей COM Express Type 10, Type 7, Type 6, Type 2, и Qseven. Это помогает пользователям минимизировать требования к интеграции, ускорить процесс разработки, и снизить затраты.
Технические характеристики | |
Графика |
|
---|---|
Видео |
1x VGA 1x LVDS/eDP (eDP по запросу) 3x DP 1x eDP/LVDS (LVDS по запросу) |
Расширение |
|
Интерфейс |
1x PCIe x16 1x PCIe x4 3x PCIe x1 1x M.2 B Key 3042/3052 1x SDIO |
Аудио |
|
Аудиокодек | Realtek ALC888S-VD2-GR |
Ввод-вывод |
|
Ethernet | 1x GbE (RJ-45) |
USB | 3x USB 3.1 (Gen 2) 4x USB 2.0 |
Видео | 3x DP |
Аудио |
1x линейный вход 1x линейный выход 1x микрофонный вход |
Внутренний ввод-вывод |
|
Последовательный ввод-вывод | 1x разъем последовательного ввода-вывода (TX/RX) |
Видео |
1x VGA (2,54 мм) 1x LVDS для ЖК-панели 1x разъем питания для инвертора ЖК-панели 1x eDP для ЖК-панели |
Аудио |
1x разъем аудио (линейный выход/микрофонный вход) 1x S/PDIF |
SATA | 4x SATA 3.0 (до 6 Гб/с) |
DIO | 1x 8-битный DIO |
LPC | 1x LPC |
SMBus | 1x SMBus |
Питание |
|
Тип |
12 В, 5 В в режиме ожидания, VCC_RTC (режим ATX) 12 В, VCC_RTC (режим AT) |
Разъем |
4-контактный разъем питания ATX 12 В 24-контактный разъем питания ATX |
Батарея RTC | CR2032 |
Механические характеристики |
|
Размеры |
Форм-фактор microATX 244 x 244 мм |
Соответствие |
PICMG COM Express R3.1, Type 6 & Type 10 Compact, Mini Module |
Условия эксплуатации и хранения |
|
Рабочая температура | От 0 до 60 °C |
Температура хранения | От -40 до 85 °C |
Относительная влажность | От 5 до 90% |
Средняя наработка на отказ |
495 767 ч при 25 °C 284 320 ч при 45 °C 181 227 ч при 60 °C 133 598 ч при 70 °C 84 828 ч при 85 °C Рассчетная модель: Telcordia Issue 2, Method Case 3 Среда: GB, GC – Ground Benign, Controlled |
Сертификация | CE, FCC, RoHS, UKCA |
Артикул | Описание |
770‑COM3351‑000G | 1 GbE, 3 USB 3.1, 4 USB 2.0, питание ATX/AT, с вентилятором, рабочая температура от 0 до +60 °C |
332-553001-005G | Кабель для передачи данных Serial ATA, длина: 500 мм |
770-EXTRS1-000G | Модуль LPC EXT-RS232, 4x порта RS-232 |
770-EXTRS1-100G | Модуль LPC EXT-RS485, 4x порта RS-485 |
A49-COM332-010G | Защита ввода-вывода |
