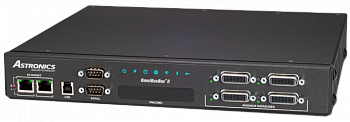

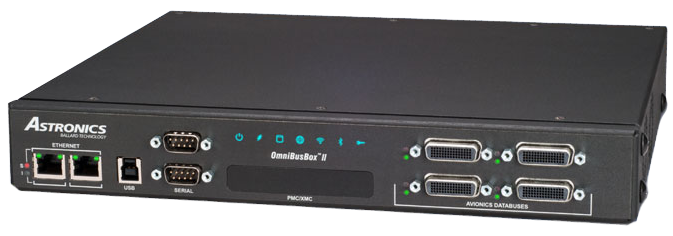

OmniBusBox II

Интерфейс для шин данных авионики
Ballard Technology Производитель:
Ballard Technology
  • Описание
  • Спецификация
  • Информация для заказа
  • 2-ядерный процессор Freescale P1022 PPC 800 МГц
  • ОЗУ 1 ГБ DDR3 SDRAM
  • USB, Ethernet и последовательный интерфейс
  • Рабочая температура: от -20 до +55 °C

OmniBusBox II обеспечивает возможности коммутации компьютеров с различными интерфейсами авионики для проведения моделирования и тестирования оборудования и систем. Администрирование этого универсального устройства осуществляется посредством интерфейсов Ethernet или USB. Также OmniBusBox II может работать автономно. Интерфейс является готовым изделием и отлично подходит для приложений сложного моделирования, тестирования, связи с другими устройствами, управления и регистрации данных.

OmniBusBox II представляет собой следующее поколение популярного продукта OmniBusBox с более быстрыми интерфейсами ввода-вывода и большей вычислительной мощью. Компьютер с легкостью конфигурируется и имеет стандартные встроенные интерфейсы для периферийных устройств (последовательный, Ethernet и USB), наряду с 4 внутренними ядрами которые могут быть использованы для различных протоколов шин данных и дискретных модулей ввода-вывода. С помощью новейшего расширенного набора модулей MIL-STD-1553 и ARINC 429, пользователи могут осуществлять тестирование и контроль, а при использовании программного обеспечения CoPilot®, моделирование и верификацию заводских и летных испытаний без дополнительной подготовки.

Архитектура

Основу OmniBusBox II составляют процессор Freescale P1022 PowerPC и движки протокола FPGA от Ballard. В дополнение ко встроенным стандартным интерфейсам и основным функциям ввода-вывода, PMC/XMC и Mini-PCIe в 4-ядерной версии предоставляют пользователю возможности расширения такие как ARINC 664, CAN, IEEE 1394 и беспроводные протоколы. OmniBusBox II может синхронизироваться по времени с различными источниками включая 10 МГц, PPS, IEEE 1588 и IRIG A/B. Корпус размером 1U с легкостью размещается на столе или монтируется в стойку. Несмотря на то, что изначально компьютер рассматривался как стационарный, у него есть потенциал для использования в качестве бортового на воздушном и наземном транспорте.

  • Подробнее
Технические характеристики

Каждый Omnibus II имеет возможности расширения ввода-вывода при помощи сменных модулей. При заказе OmniBus вы можете выбрать необходимые вам модули. На каждое устройство можно установить как минимум 2 модуля, и каждый модуль имеет собственную схему для управления связанными с ним каналами и протоколами.

Доступные интерфейсы MIL-STD-1553 — до 2 модулей с резервированием, одно- или многофункциональные каналы на каждый модуль
ARINC 429 — до 16 Tx/Rx конфигурируемых каналов на модуль; также доступны улучшенные модули ARINC 429 с дополнительными возможностями тестирования
ARINC 717 — до 4R/4T каналов на модуль
ARINC 708 — до 2R/2T каналов на модуль
Последовательный — до 4 последовательных UART на модуль
Дискретный ввод-вывод авионики — 32 программируемых ввода-вывода на модуль

OmniBusBox II может быть представлен во множестве вариантов с общими для всех характеристиками, перечисленными ниже:

Основные характеристики 2-ядерные процессор Freescale P1022 PPC (800MHz)
ОЗУ 1 ГБ DDR3 SDRAM
2 порта Ethernet (10/100/1000)
2 порта RS-232/422/485 (выбираемые)
1 порт USB 3.0
Мониторинг напряжения и температуры
Электрические характеристики Напряжение питания: 110-240 В переменного тока, 60 или 400 Гц
Сменные предохранители
Улучшенная синхронизация Аппаратные метки 64-бит (разрешение 1 нс)
Ввод и вывод IRIG A/B (AM, ШИМ)
Таймер синхронизации и генерирования
Синхронизация аппаратных меток
10 МГц и PPS
Кадровая синхронизация
Характеристики расширенной синхронизации Тактовая синхронизация 10 МГц/PPS
IRIG A или B, AM, ШИМ и PPS
Тактовый генератор и IRIG
Аппаратный помощник IEEE 1588
Аппаратные метки 64-бит (разрешение 1 нс)
NTP сервер/клиент
Аппаратная дискретная синхронизация и инициализация
Механические характеристики Размеры: 45 (1U) x 305×267 мм
Вес (типовой системы): 1,6 кг
Усиленная конструкция
Варианты размещения: На столе (резиновые ножки), закрепление болтами, монтаж в стойку (крепеж прилагается)
Программное обеспечение Универсальный BTIDriver API для C/C++, C#, VB, VB.Net и LabVIEW™
Драйверы Windows® и Linux®
ПО CoPilot для тестирования и анализа (опционально)
ActiveX Weather Radar Control

Условия эксплуатации и хранения

Рабочая температура От −20 до +55 °C
Температура хранения От −40 до +85 °C
Система охлаждения Конвекционная. Встроенные вентиляторы
Влажность От 0 до 95% (без выпадения конденсата)
RoHS Соответствует
  • Подробнее
Артикул Описание
262-442-441 Astronics Ballard Technology. Промышленный компьютер OmniBusBox II Interface to ARINC429, включая интерфейсный кабель 16036 в количестве 2 штуки

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
