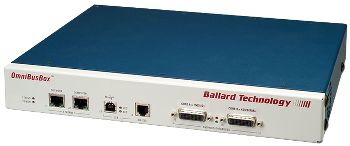

OmniBusBox

Интерфейс Ethernet/USB для шин данных авионики ARINC 429/708/717 и MIL-STD-1553
Ballard Technology Производитель:
Ballard Technology
  • Описание
  • Спецификация
  • Информация для заказа
  • ЦПУ IBM PowerPC 333 МГц
  • Большое количество каналов
  • Смешанные протоколы
  • Рабочая температура 0...+50 °C
Устройство OmniBusBox обладает достаточной производительностью и гибкостью чтобы работать либо в качестве автономного встраиваемого компьютера, либо в качестве простого или интеллектуального периферийного устройства (USB или Ethernet). Оно является решением для систем сетевого тестирования и моделирования, а также уникальной альтернативой картам расширения. В комплекте поставки OmniBusBox может быть до 2 модулей для поддержки различных протоколов шин данных авионики. Основные характеристики включают процессор PowerPC, USB 2.0, Ethernet, последовательные порты, разъем CompactFlash, цифровые вводы-выводы и протокол IRIG.

OmniBus — это семейство высокопроизводительных и гибких интерфейсов шин данных авионики, объединяющее набор промышленных платформ (PCI/cPCI, VME, PMC и Ethernet/USB) с широким выбором вводов-выводов (MIL-STD-1553, ARINC 429, ARINC 708, ARINC 717, последовательные, CSDB и дискретные). Передовая конструкция OmniBus позволяет пользователям определять в момент заказа точное количество, функциональность и набор необходимых протоколов. Это также позволяет пользователям модернизировать или менять конфигурацию своих устройств (на заводе-изготовителе) при необходимости.

Продукты OmniBus имеют в составе интегрированную плату, ядро, и модульную архитектуру. Платы PCI, cPCI и Ethernet/USB имеют 1 или 2 ядра, платы VME — до 4 ядер, а платы PMC — одно ядро. Каждое встроенное ядро имеет специализированный процессор протокола, таймер IRIG, 3 линии синхронизации и 3 триггерных линии. Эти ядра являются поддержкой для модулей ввода-вывода с интерфейсом протоколов шин данных. Изолирование интерфейса протокола на модуле ввода-вывода обеспечивает свободу в создании индивидуальных конфигураций для одного или смешанных протоколов. Архитектура OmniBus с фиксированным протоколом является лучшим решением с большей производительностью чем модульные системы общего назначения (такие как IndustryPack).
  • Подробнее
Технические характеристики
Интерфейсы2 порта Ethernet 10/100 (внутренний переключатель)
USB 2.0 Full Speed и High Speed
Два порта RS-232 (на одном разъеме RJ12)
Разъем CompactFlash Type I/II
Режимы IRIG A и B
Программное обеспечение:
Программное обеспечениеДоступно ПО CoPilot® (для Windows)
Программный интерфейс приложения BTIDriverTM в комплекте (VB, C/C++, LabVIEW)
Драйверы ОС: Windows (в комплекте); Linux, VxWorks и другие (по требованию)
Установлена Embedded Linux; доступен комплект программ для разработки ПО
ПроцессорIBM PowerPC (405GPr), 333 МГц
Память64 МБ SDRAM, 4 МБ Flash
Цифровые вводы-выводы2 ввода, 2 вывода (дополнительно 3 ввода и 3 вывода на каждое ядро)
ДругоеЧасы реального времени (резерв более 1000 часов)
Размеры44 x 305 x 244 мм
Вес1.6 кг
УстановкаНа стол (резиновые ножки)
Крепление болтами
Установка в стойку
Разъемы60-контактный Molex LFHTM (на каждое ядро)
Опционально доступны различные кабели и разъемы
Источник питания (встроенный)Универсальный 100–250 В переменного тока, 0.6–0.25 A, 50–60 Гц
Опционально 28 В постоянного тока; имеются другие
Предохранители1 A, 250 В, временная задержка
5 x 20 мм IEC 60127-2
Условия эксплуатации и хранения
Рабочая температура0...+50 °C
Конвекционное охлаждениеВнутренний вентилятор
Влажность0...95% (без конденсации)
  • Подробнее

Формирование артикула OmniBus
Артикул продукта OmniBus — это комбинация номера платформы, номера модуля (модулей), кода ПО CoPilot и опций. Результатом являются тысячи возможных артикулов. Свяжитесь с нами, если испытываете трудности в определении артикула необходимого вам устройства. К каждому ядру платформы можно подключить один модуль. Ядро с неподлюченным модулем можно использовать для расширения в будущем.

Примеры артикулов:
162-544-423: OmniBusBox с двухканальным модулем 1553 (level C) и модулем 8R/8T ARINC 429
162-438-822: OmniBusBox с параметрическим модулем 8R/8T ARINC 429 и параметрическим модулем 2R/2T ARINC 708

Платформы
Описание
111 PCI, 1 ядро
112 PCI, 2 ядра
121 3U cPCI, 1 ядро
122 3U cPCI, 2 ядра
141 PMC, 1 фиксированное ядро (только MIL-STD-1553)
152 6U VME, 2 ядра и место под мезонинный PCI-модуль
154 6U VME, 4 ядра (без места под мезонинный PCI-модуль)
162 OmniBusBox, 2 ядра

CoPilot Code

Чтобы включить в артикул ПО CoPilot добавьте "CP-" перед номером заказа OmniBus.
Например: CP-162-544-423

Модули MIL-STD-1553
CH0 Level CH1 Level
510 A -
520 B4 -
530 B32 -
540 C -
550 D -
511 A A
522 B4 B4
533 B32 B32
544 C C
555 D D
551 D A
Доступны другие комбинации каналов по запросу.

Модули ARINC 429
Описание
421 16R/0T ARINC 429
422 12R/4T ARINC 429
423 8R/8T ARINC 429
424 4R/12T ARINC 429
425 0R/16T ARINC 429
426 8R/0T ARINC 429
427 4R/4T ARINC 429
428 0R/8T ARINC 429
434 Параметрический 4R/4T ARINC 429
435* Параметрический 4R/4T с 4R/4T ARINC 717*
436 4R/4T ARINC 429 с 4 последовательными UART
437 Параметрический 4R/4T ARINC 429 с 4R/4T CSDB
R = каналы приема
T = каналы передачи
* На модуле №435, каналы ARINC 429 и биполярного ARINC 717 имеют общие приемники

Модули ARINC 708
Описание
810 ARINC 708 1R/1T
811 ARINC 708 2R/2T
820 ARINC 708 1R/1T с параметрикой
822 ARINC 708 2R/2T с параметрикой

Модули ARINC 717
Описание
431 4R/4T ARINC 717
435* 4R/4T ARINC 717 с параметрическим 4R/4T 429*
*На модуле №435, каналы ARINC 429 и биполярного ARINC 717 имеют общие приемники

Последовательные модули
Описание
432 4 последовательных UART
436 4 последовательных UART с 4R/4T ARINC 429

Модули CSDB
Описание
433 4R/4T CSDB
437 4R/4T CSDB с параметрическим 4R/4T ARINC 429

Модули дискретного ввода-вывода
Описание
832 32 линии дискретного ввода-вывода

Возможность будущего расширения ввода-вывода
Описание
000 Ядро не задействовано

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
