Raptor-Epsilon System

Защищенная встраиваемая система Gigabit Ethernet с широкодиапазонным напряжением питания и возможностью администрирования через последовательный порт
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 8 или 12 портов Ethernet
  • 2 порта SFP (опция)
  • Степень защиты IP65
  • Рабочая температура: -40...+85 °C
Защищенный коммутатор Ethernet Raptor-Epsilon обладает характеристиками, обеспечивающими улучшенную производительность и надежность. Возможности коммутатора уровня Layer 2+ включают такие характеристики как VLAN, агрегирование каналов, поддержка jumbo-фреймов, программируемый многоуровневый классификатор с 8 очередями QoS на каждый порт, комментирование DSCP для фреймов IPv4 и IPv6 и управление широковещательным штормом. Автоматическая система энергосбережения отключает неиспользуемые порты и динамически регулирует энергию на каждом активном порте в зависимости от длины кабеля.

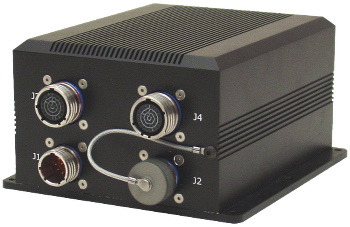

Стандартная конфигурация системы включает разъемы MIL D38999 с 4 портами Gigabit Ethernet для подключения витой пары в каждом разъеме и 1 разъем питания. Доступ к последовательному порту осуществляется через первый разъем Ethernet. Два опциональных порта SFP располагаются на одном дополнительном разъеме для каждого порта. Также доступны кабельные конфигурации по индивидуальному заказу, модификации корпуса и покрытия.

Система Raptor-Epsilon может использоваться автономно, без подключения к одноплатному компьютеру или в связке с хостом. Встроенный микроконтроллер системы отвечает за конфигурирование и управление. Встроенное ОЗУ хранит двойные образы приложений, код загрузки, MAC адреса и другие параметры, а также может быть использовано для запуска программ.

Последовательный порт RS-232 обеспечивает связь между встроенным управляющим микроконтроллером системы и хостом для внеполосного управления. Встроенный микроконтроллер также доступен через веб-интерфейс по одному из портов Ethernet. Такой порт в этом случает одновременно используется для управления и обычного использования. Напряжение питания обеспечивается посредством широкодиапазонного источника питания +5-32 В постоянного тока, позволяя использовать промышленные источники энергии. Чтобы выдерживать воздействия экстремальных температур для стационарных и мобильных приложений как внутри, так и вне помещений, модуль поддерживает безвентиляторную эксплуатацию в диапазоне от −40 до +85 °C.

Коммутатор обладает двумя инновационными характеристиками, позволяющими экономить электроэнергию. Коммутатор способен обнаруживать неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. В дополнение к этому, коммутатор автоматически устанавливает необходимый уровень энергоснабжения в зависимости от длины кабеля, экономя энергию на соединениях короче чем максимально допустимые 100 метров.

Система поставляется со всем необходимым встроенным ПО, что позволяет начать эксплуатацию устройства немедленно, без каких-либо дополнительных разработок. Встроенный интуитивный веб-интерфейс позволяет конфигурировать и управлять всеми возможностями коммутатора.
  • Подробнее
Технические характеристики
Тип коммутатора8-, 12-, или 14-портовый коммутатор уровня layer 2+
Встроенный микроконтроллер MIPS 416 МГц 24KEC для конфигурирования и управления
Количество портов8 или 12 неблокируемых портов Ethernet 10/100/1000 Мб/с
1 порт SFP 1 ГБ и 1 порт SFP 2.5 ГБ (опционально)
ОЗУ4 МБ пакетной памяти
Общий буфер памяти с управлением каждым портом и CoS
MEFИерархический контроль и планирование, соответствующие службам MEF E-Lane, E-Line, и E-Tree
Буфер фреймовПоддержка Jumbo-фреймов на любой скорости
VLANКоммутатор VLAN IEEE 802.1Q с 8000 MAC-адресов и 4000 сетями VLAN
Увеличение/выделение до двух меток VLAN
Независимое и общее обучение VLAN (IVL, SVL)
ШироковещаниеПоддержка широковещательных групп IPv4 и IPv6
КомментированиеДвойные ограничители с алгоритмом leaky bucket с комментированием и статистикой
Классификатор8 приоритетных и 8 очередей CoS на каждый порт со строгим или взвешенным циклическим планированием
Формирование/управление на каждую очередь и каждый порт
Функция Storm ControlУправление с помощью функции storm control и MC/BC
Агрегирование каналовIEEE 802.3ad
БезопасностьДоступна повышенная безопасность и приоритезация посредством многоступенчатого механизма TCAM
RSTPПротоколы Rapid Spanning Tree (IEEE 802.1W) и MSTP
Управление энергиейУправление энергией ActiPHY и PerfectReach
Диагностика кабеля VeriPHY
Последовательный порт1 порт RS-232 для подключения хоста, 230 кб/с максимум
Светодиодные индикаторыДо 28 светодиодных индикаторов состояния, по 2 на каждый порт
2 индикатора общего назначения
АвтономностьАвтономный сетевой коммутатор или в комбинации с хост-компьютером
Напряжение питанияИсточник питания +5...+36 В постоянного тока
Энергопотребление1,8 Вт плюс 0,45 Вт на каждый активный порт при +5 В постоянного тока
Размеры215,9 x 165.1 x 69.85 мм без портов SFP, без фланцев
254 x 165.1 x 88.9 мм с портами SFP, без фланцев
Вес2,3 кг
Условия эксплуатации и хранения
Рабочая температура-40...+85 °C
УдарыСоответствует MIL-STD-202G
ВибрацияСоответствует MIL-STD-202G
КорпусГерметичная конструкция, степень защиты IP65
ШассиАлюминий T6061, HBW или анодированный
RoHSСоответствие по запросу
  • Подробнее
 Артикул Описание
 RS-EG12F Коммутатор Ethernet Raptor с 14 портами Gigabit Ethernet: 12 для подключения витой пары и 2 для оптоволокна
 RS-EG12 Коммутатор Ethernet Raptor с 12 портами Gigabit Ethernet для подключения витой пары
 RS-EG8 Коммутатор Ethernet Raptor с 8 портами Gigabit Ethernet для подключения витой пары

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
