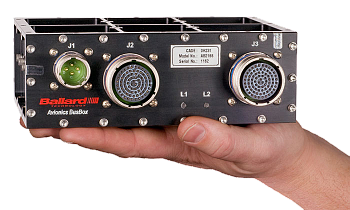

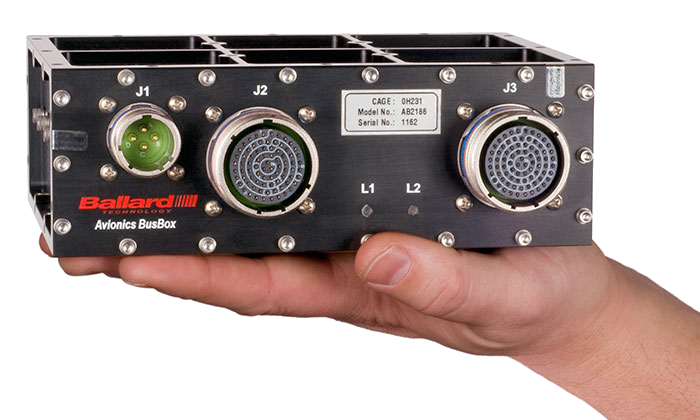

Avionics BusBox 2000
AB2000 - это семейство защищенных компьютерных/интерфейсных устройств
Производитель:Ballard Technology
- Описание
- Спецификация
- Информация для заказа
- Процессор PowerPC
- ОЗУ 64 МБ SDRAM
- Большой выбор стандартного ввода-вывода и авионики
- Рабочая температура: -40...+71 °C
AB2000 — это семейство компактных, защищенных компьютеров с кондуктивным охлаждением для использования в жестких условиях окружающей среды. Эти гибкие, стандартные устройства удовлетворяют высокие требования к интерфейсу и способны устранять и контролировать проблемы, обладая в то же время пониженными показателями размера, веса и энергопотребления.
В основе компьютера AB2000 лежит программируемый пользователем процессор PowerPC который может управляться с помощью встроенного ПО или посредством отдельного компьютера через сеть Ethernet. Аппаратный интерфейс устройства имеет высокий уровень функциональности что обеспечивает наиболее полное использование процессора для программных приложений.
Что отличает AB2000 от других встраиваемых компьютеров, так это широкий выбор встроенных интерфейсов авионики и стандартных вводов-выводов в очень компактном корпусе. Эта функциональность является неотъемлемой частью конструктива устройства для обеспечения самого высокого уровня совместимости и производительности.
Перечень доступных интерфейсов:
В основе компьютера AB2000 лежит программируемый пользователем процессор PowerPC который может управляться с помощью встроенного ПО или посредством отдельного компьютера через сеть Ethernet. Аппаратный интерфейс устройства имеет высокий уровень функциональности что обеспечивает наиболее полное использование процессора для программных приложений.
Что отличает AB2000 от других встраиваемых компьютеров, так это широкий выбор встроенных интерфейсов авионики и стандартных вводов-выводов в очень компактном корпусе. Эта функциональность является неотъемлемой частью конструктива устройства для обеспечения самого высокого уровня совместимости и производительности.
Перечень доступных интерфейсов:
- MIL-STD-1553
- ARINC 429/575
- ARINC 708/453
- ARINC 717/573
- RS-232/422/485
- Ethernet (10/100)
- USB 2.0 Host (High Speed)
- Твердотельный накопитель
- Дискретный ввод-вывод
- Расширение PMC (мезонинный PCI-модуль)
- Конвертеры данных и протоколов
- Сетевые серверы
- Мониторинг состояния
- Локальный/распределенный контроль
- Интеграция электронных планшетов пилотов (EFB)
- Сервисный шлюз
- Регистратор данных
- Коммутатор Ethernet
| Технические характеристики | |
| Базовые характеристики | Процессор PowerPC
ОЗУ 64 МБ SDRAM Накопитель 16 МБ Flash Часы реального времени (с резервом более 650 часов) 1 порт Ethernet (10/100) 2 порта RS-232/423/422/485 (с возможностью выбора) 2 порта USB 2.0 Дискретный ввод-вывод авионики Коды IRIG A или B, AM, ШИМ и PPS Мониторинг напряжения и температуры Твердотельный накопитель (512 МБ стандартно) PMC (мезонинный PCI-модуль) с кондуктивным охлаждением Питание: 28 В постоянного тока номинально Максимальная наработка на отказ: более 350 000 часов |
| Механические характеристики | Компактный корпус: 139 x 186 x 63 мм
Вес (стандартно): 1.6 кг Горизонтальный и вертикальный монтаж (доступны чертежи для установки в CAD) |
| Разъемы | |
| Base & databus I/O | D38999/20FG35SA (79-контактный) |
| Ввод-вывод PMC (мезонинный PCI-модуль) | D38999/20FG35SB (79-контактный) |
| Питание | D38999/20FC4PN (4-контактный) |
| Программное обеспечение | ОС Embedded Linux и пакет программ для разработки приложений (в комплекте)
Универсальный BTIDriver совместимый с API VxWorks и другие загрузочные процессоры операционной системы реального времени (опционально) ПО CoPilot для анализа и тестирования (опционально) ПО регистратора данных (опционально) |
| Условия эксплуатации и хранения | |
| Рабочая температура | -40...+71 °C |
| Температура хранения | -55...+100 °C |
| Кондуктивное охлаждение. DO-160, MIL-STD-810, MIL-STD-461 | |
| Артикул | Описание |
| AB2100 | Стандартная конфигурация. Без MIL‑STD‑1553 |
| AB2141 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 4R/4T |
| CP‑AB2141 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 4R/4T. ПО CoPilot |
| AB2142 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 8R/4T |
| CP‑AB2142 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 8R/4T. ПО CoPilot |
| AB2143 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 4R/0T |
| CP‑AB2143 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 4R/0T. ПО CoPilot |
| AB2144 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 8R/0T |
| CP‑AB2144 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 8R/0T. ПО CoPilot |
| AB2145 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 12R/0T |
| CP‑AB2145 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 12R/0T. ПО CoPilot |
| AB2146 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 8R/4T и ARINC 717 1R/1T |
| CP‑AB2146 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 8R/4T и ARINC 717 1R/1T. ПО CoPilot |
| AB2147 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 12R/0T и ARINC 717 1R/1T |
| CP‑AB2147 | Стандартная конфигурация. Без MIL‑STD‑1553. ARINC 429 12R/0T и ARINC 717 1R/1T. ПО CoPilot |
| AB2150 | Стандартная конфигурация. 1 однофункциональный канал 1553 |
| CP‑AB2150 | Стандартная конфигурация. 1 однофункциональный канал 1553. ПО CoPilot |
| AB2151 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 4R/4T |
| CP‑AB2151 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 4R/4T. ПО CoPilot |
| AB2152 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 8R/4T |
| CP‑AB2152 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 8R/4T. ПО CoPilot |
| AB2153 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 4R/0T |
| CP‑AB2153 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 4R/0T. ПО CoPilot |
| AB2154 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 8R/0T |
| CP‑AB2154 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 8R/0T. ПО CoPilot |
| AB2155 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 12R/0T |
| CP‑AB2155 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 12R/0T. ПО CoPilot |
| AB2156 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 8R/4T и ARINC 717 1R/1T |
| CP‑AB2156 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 8R/4T и ARINC 717 1R/1T. ПО CoPilot |
| AB2157 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 12R/0T и ARINC 717 1R/1T |
| CP‑AB2157 | Стандартная конфигурация. 1 однофункциональный канал 1553. ARINC 429 12R/0T и ARINC 717 1R/1T. ПО CoPilot |
| AB2160 | Стандартная конфигурация. 1 многофункциональный канал 1553 |
| CP‑AB2160 | Стандартная конфигурация. 1 многофункциональный канал 1553. ПО CoPilot |
| AB2161 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 4R/4T |
| CP‑AB2161 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 4R/4T. ПО CoPilot |
| AB2162 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 8R/4T |
| CP‑AB2162 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 8R/4T. ПО CoPilot |
| AB2163 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 4R/0T |
| CP‑AB2163 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 4R/0T. ПО CoPilot |
| AB2164 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 8R/0T |
| CP‑AB2164 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 8R/0T. ПО CoPilot |
| AB2165 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 12R/0T |
| CP‑AB2165 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 12R/0T. ПО CoPilot |
| AB2166 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 8R/4T и ARINC 717 1R/1T |
| CP‑AB2166 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 8R/4T и ARINC 717 1R/1T. ПО CoPilot |
| AB2167 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 12R/0T и ARINC 717 1R/1T |
| CP‑AB2167 | Стандартная конфигурация. 1 многофункциональный канал 1553. ARINC 429 12R/0T и ARINC 717 1R/1T. ПО CoPilot |
| AB2170 | Стандартная конфигурация. 2 однофункциональных канала 1553 |
| CP‑AB2170 | Стандартная конфигурация. 2 однофункциональных канала 1553. ПО CoPilot |
| AB2171 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 4R/4T |
| CP‑AB2171 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 4R/4T. ПО CoPilot |
| AB2172 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 8R/4T |
| CP‑AB2172 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 8R/4T. ПО CoPilot |
| AB2173 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 4R/0T |
| CP‑AB2173 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 4R/0T. ПО CoPilot |
| AB2174 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 8R/0T |
| CP‑AB2174 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 8R/0T. ПО CoPilot |
| AB2175 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 12R/0T |
| CP‑AB2175 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 12R/0T. ПО CoPilot |
| AB2176 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 8R/4T и ARINC 717 1R/1T |
| CP‑AB2176 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 8R/4T и ARINC 717 1R/1T. ПО CoPilot |
| AB2177 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 12R/0T и ARINC 717 1R/1T |
| CP‑AB2177 | Стандартная конфигурация. 2 однофункциональных канала 1553. ARINC 429 12R/0T и ARINC 717 1R/1T. ПО CoPilot |
| AB2180 | Стандартная конфигурация. 2 многофункциональных канала 1553 |
| CP‑AB2180 | Стандартная конфигурация. 2 многофункциональных канала 1553. ПО CoPilot |
| AB2181 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 4R/4T |
| CP‑AB2181 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 4R/4T. ПО CoPilot |
| AB2182 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 8R/4T |
| CP‑AB2182 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 8R/4T. ПО CoPilot |
| AB2183 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 4R/0T |
| CP‑AB2183 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 4R/0T. ПО CoPilot |
| AB2184 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 8R/0T |
| CP‑AB2184 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 8R/0T. ПО CoPilot |
| AB2185 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 12R/0T |
| CP‑AB2185 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 12R/0T. ПО CoPilot |
| AB2186 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 8R/4T и ARINC 717 1R/1T |
| CP‑AB2186 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 8R/4T и ARINC 717 1R/1T. ПО CoPilot |
| AB2187 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 12R/0T и ARINC 717 1R/1T |
| CP‑AB2187 | Стандартная конфигурация. 2 многофункциональных канала 1553. ARINC 429 12R/0T и ARINC 717 1R/1T. ПО CoPilot |
| AB2200 | Стандартная конфигурация. 8 дифференциальных дискретных вводов-выводов |
| AB2210 | Стандартная конфигурация. 1 однофункциональный канал MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2210 | Стандартная конфигурация. 1 однофункциональный канал MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2220 | Стандартная конфигурация. 1 многофункциональный канал MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2220 | Стандартная конфигурация. 1 многофункциональный канал MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2230 | Стандартная конфигурация. 2 однофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2230 | Стандартная конфигурация. 2 однофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2240 | Стандартная конфигурация. 2 многофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2240 | Стандартная конфигурация. 2 многофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2250 | Стандартная конфигурация. 3 однофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2250 | Стандартная конфигурация. 3 однофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2260 | Стандартная конфигурация. 3 многофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2260 | Стандартная конфигурация. 3 многофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2270 | Стандартная конфигурация. 4 однофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2270 | Стандартная конфигурация. 4 однофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2280 | Стандартная конфигурация. 4 многофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом |
| CP‑AB2280 | Стандартная конфигурация. 4 многофункциональных канала MIL‑STD‑1553 с дифференциальным дискретным вводом-выводом. ПО CoPilot |
| AB2310 | Стандартная конфигурация. ARINC 708 1R/1T |
| CP‑AB2310 | Стандартная конфигурация. ARINC 708 1R/1T. ПО CoPilot |
| AB2312 | Стандартная конфигурация. ARINC 708 1R/1T. ARINC 429 8R/4T |
| CP‑AB2312 | Стандартная конфигурация. ARINC 708 1R/1T. ARINC 429 8R/4T. ПО CoPilot |
| AB2315 | Стандартная конфигурация. ARINC 708 1R/1T. ARINC 429 12R/0T |
| CP‑AB2315 | Стандартная конфигурация. ARINC 708 1R/1T. ARINC 429 12R/0T. ПО CoPilot |
| AB2320 | Стандартная конфигурация. ARINC 708 2R/2T |
| CP‑AB2320 | Стандартная конфигурация. ARINC 708 2R/2T. ПО CoPilot |
| AB2322 | Стандартная конфигурация. ARINC 708 2R/2T. ARINC 429 8R/4T |
| CP‑AB2322 | Стандартная конфигурация. ARINC 708 2R/2T. ARINC 429 8R/4T. ПО CoPilot |
| AB2325 | Стандартная конфигурация. ARINC 708 2R/2T. ARINC 429 12R/0T |
| CP‑AB2325 | Стандартная конфигурация. ARINC 708 2R/2T. ARINC 429 12R/0T. ПО CoPilot |
| AB2330 | Стандартная конфигурация. Однофункциональный 1553 с ARINC 708 1R/1T |
| CP‑AB2330 | Стандартная конфигурация. Однофункциональный 1553 с ARINC 708 1R/1T. ПО CoPilot |
| AB2332 | Стандартная конфигурация. Однофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 8R/4T |
| CP‑AB2332 | Стандартная конфигурация. Однофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 8R/4T. ПО CoPilot |
| AB2335 | Стандартная конфигурация. Однофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 12R/0T |
| CP‑AB2335 | Стандартная конфигурация. Однофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 12R/0T. ПО CoPilot |
| AB2340 | Стандартная конфигурация. Многофункциональный 1553 с ARINC 708 1R/1T |
| CP‑AB2340 | Стандартная конфигурация. Многофункциональный 1553 с ARINC 708 1R/1T. ПО CoPilot |
| AB2342 | Стандартная конфигурация. Многофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 8R/4T |
| CP‑AB2342 | Стандартная конфигурация. Многофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 8R/4T. ПО CoPilot |
| AB2345 | Стандартная конфигурация. Многофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 12R/0T |
| CP‑AB2345 | Стандартная конфигурация. Многофункциональный 1553 с ARINC 708 1R/1T. ARINC 429 12R/0T. ПО CoPilot |
| AB2410 | Стандартная конфигурация. ARINC 429 24R/0T. ARINC 717 2R/0T. Только BI‑POLAR |
| CP‑AB2410 | Стандартная конфигурация. ARINC 429 24R/0T. ARINC 717 2R/0T. Только BI‑POLAR |
| AB2411 | Стандартная конфигурация. ARINC 429 20R/0T. ARINC 717 2R/2T BIPOLAR/BIPHASE |
| CP‑AB2411 | Стандартная конфигурация. ARINC 429 20R/0T. ARINC 717 2R/2T BIPOLAR/BIPHASE |
| AB2420 | Стандартная конфигурация. ARINC 429 20R/4T. ARINC 717 2R/2T Только BI‑POLAR |
| CP‑AB2420 | Стандартная конфигурация. ARINC 429 20R/4T. ARINC 717 2R/2T Только BI‑POLAR |
| AB2421 | Стандартная конфигурация. ARINC 429 18R/2T. ARINC 717 2R/2T BIPOLAR/BIPHASE |
| CP‑AB2421 | Стандартная конфигурация. ARINC 429 18R/2T. ARINC 717 2R/2T BIPOLAR/BIPHASE |
| AB2430 | Стандартная конфигурация. ARINC 429 16R/8T. ARINC 717 2R/2T Только BI‑POLAR |
| CP‑AB2430 | Стандартная конфигурация. ARINC 429 16R/8T. ARINC 717 2R/2T Только BI‑POLAR |
| AB2431 | Стандартная конфигурация. ARINC 429 14R/6T. ARINC 717 2R/2T BIPOLAR/BIPHASE |
| CP‑AB2431 | Стандартная конфигурация. ARINC 429 14R/6T. ARINC 717 2R/2T BIPOLAR/BIPHASE |
| AB2810 | Стандартная конфигурация. 48 дискретных вводов-выводов авионики |
