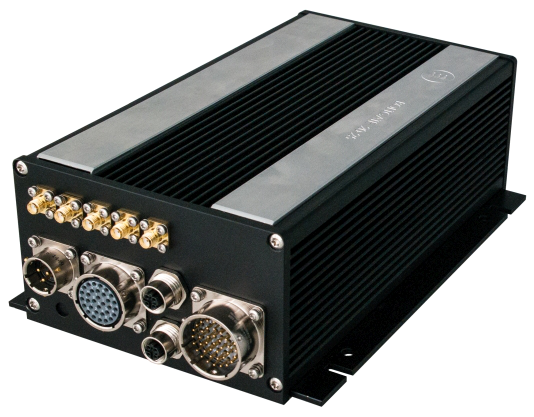

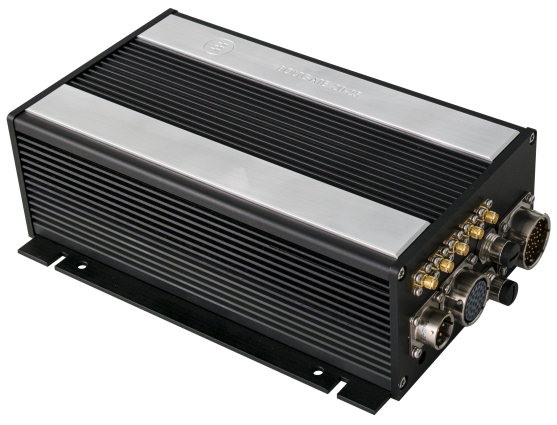

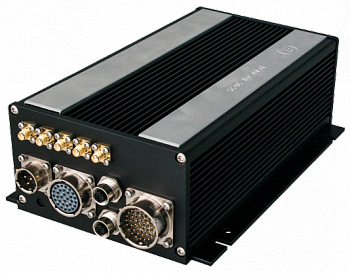

BoltGATE 20-25

Многофункциональный шлюз и контроллер Edge класса EN50155
Eurotech. Группа компаний Производитель:
Eurotech. Группа компаний
  • Описание
  • Спецификация
  • Устройство класса EN50155 с уровнем защиты IP65
  • Безвентиляторное охлаждение
  • Множество изолированных интерфейсов ввода-вывода
  • Рабочая температура: от -40 до + 85 °C

BoltGATE 20-25 — это устройство класса EN50155, характеристики которого с запасом удовлетворяют требованиям железнодорожных приложений. Оно обладает уровнем защиты IP65 и подходит для любых приложений с высокими требованиями к производительности и надежности.

BoltGATE 20-25 построен на базе процессоров Intel Atom серии E38xx, обладает ОЗУ объемом до 4 ГБ и накопителем eMMC объемом 8 ГБ. Его возможности по хранению данных могут быть расширены с помощью опциональных внутренних или съемных накопителей SATA SSD/HDD 2.5″, mSATA, а также с помощью разъема microSD.

При максимальной потребляемой мощности 30 Вт, BoltGATE 20-25 представляет собой компактное устройство с безвентиляторной системой охлаждения и большим набором интерфейсов ввода-вывода: 2 порта Gigabit Ethernet, защищенный порт USB (1 универсальный порт USB 2.0 и 1 сервисный порт USB 2.0), 4 оптоизолированных последовательных порта (RS-232/RS485/RS-422), 8 оптоизолированных цифровых интерфейса ввода-вывода (DIO), одометр и key signals, видео, линейный аудиовход и выход. Он также обладает широкими возможностями коммуникации включая модем сотовой связи, Wi-Fi, Bluetooth Low Energy и специальный встроенный GPS со счислением пути.

Благодаря модульной конструкции, BoltGATE 20-25 с легкостью может быть доработан с учетом требований конкретного приложения. Дополнительные возможности коммутации обеспечиваются 3 полноразмерными разъемами miniPCIe а также, при помощи Eurotech Professional Services, он может быть оборудован передней панелью, разъемами и программным обеспечением с учетом индивидуальных требований.

BoltGATE 20-25 поставляется с операционными системами Linux и Windows. На нем также установлены: виртуальная машина Oracle Java SE Embedded 8 и Everyware Software Framework (ESF), коммерческая версия Eclipse Kura, связующее ПО Java/OSGi с открытым кодом для IoT-шлюзов. Распространяемое и поддерживаемое компанией Eurotech, программное обеспечение ESF включает в себя улучшенную систему безопасности, возможности диагностики, инициализации, удаленного доступа и полную интеграцию с Everyware Cloud (EC), интеграционной IoT-платформой компании Eurotech (приобретается отдельно).

  • Подробнее
Технические характеристики

Процессор

1-ядерный BayTrail (E3815, 1.46 ГГц, 1 ядро)
2-ядерный BayTrail (E3827, 1.75 ГГц, 2 ядра)
4-ядерный BayTrail (E3845, 1.91 ГГц, 4 ядра)

ОЗУ

RAM (E3815 и E3827) 2 ГБ 1333 МГц (DDR3L-ECC)
RAM (E3845) 4 ГБ 1333 МГц (DDR3L-ECC)

Хранение информации

Встроенный накопитель eMMC 8 ГБ
SATA Отсутствует (E3815)
1 накопитель SSD MLC 64 ГБ (опционально) (E3827)
1 накопитель SSD MLC 64 ГБ (E3845)
Отсек для накопителя 2 встроенных (для опциональных съемных накопителей)
Другое 1 слот microSD (инженерная панель)

Интерфейсы ввода-вывода

Ethernet 2 порта 10/100/1000 Мб/с
USB 1 порт USB 2.0 с защитой от помех и перегрузки
1 порт USB 2.0
1 порт USB 3.0
Последовательный ввод-вывод 2 оптоизолированных порта RS-232/422/485 (9-контактных)
2 оптоизолированных порта RS-485/RS-422
1 последовательная консоль TTL
CAN 2.0B 1 порт CANBus 100 мА с выходным напряжением 5 В, изолированный на MX
Цифровой ввод-вывод 4 цифровых оптоизолированных ввода
4 оптоизолированных цифровых вывода
1 оптоизолированный одометр
1 оптоизолированный ключ зажигания
Видео 1 Mini Display Port (инженерная панель)
Аудио 1 линейный стереовход
1 линейный стереовыход (инженерная панель)

Радио-интерфейсы

Сотовая связь Встроенный сотовый модем - 2G/3G/4G/LTE
GPS GPS/QZSS/GLONASS/BeiDou/Galileo со счислением пути
Wi-Fi / BT 802.11b/g/n, 4.0 BLE

Другие характеристики

RTC Есть, с суперконденсатором (3 месяца автономной работы), поддержка быстрой перезагрузки
Внешний сторожевой таймер Watchdog Есть
EEPROM 32 КБ
Акселерометр Есть, 3 оси
Светодиодные индикаторы Питание
3 разъема MiniPCIe
2 программируемых (2 цвета - Зеленый/Желтый)
Кнопки Перезагрузка и программируемая (инженерная панель)
Разъем Micro SIM 2 разъема, подключенных к MiniPCIe (инженерная панель)

Расширение

MiniPCIe 3 полноразмерных/половинных разъема Mini PCIe

Питание

Напряжение питания 8-36 В постоянного тока (номинально 24 В) или 77-143 В постоянного тока (номинально 110 В)
Потребляемая мощность 30 Вт максимально

Программное обеспечение

Операционная система Yocto Linux или Windows 10 IoT
IoT Framework Everyware Software Framework (Java/OSGi)

Условия эксплуатации и хранения

Рабочая температура от -40 до + 85 °C
Температура хранения от -40 до + 85 °C

Сертификация

Технические условия EN50155 - CE - EN45545 (огонь и дым)
Безопасность UL 60950
Окружающая среда RoHS2 - REACH
Wi-Fi / BT RED
Сотовая связь (встроенная) PCTRB, AT&T
Защита корпуса IP65
