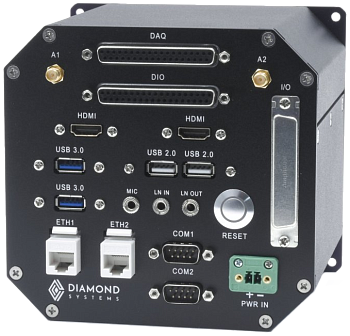

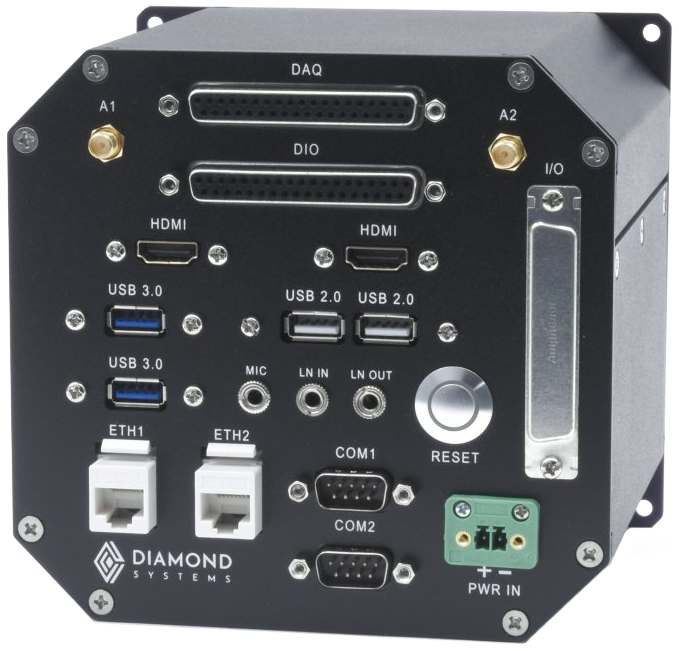

Octavio-SAT

• 4-ядерный процессор Intel Atom E3950 1,6 ГГц “Apollo Lake”
• 4 ГБ ОЗУ, распаяно на плате
• Множество интерфейсов ввода-вывода
• Рабочая температура: от -40 до +85 °C

Системы Octavio — это компактные встраиваемые компьютеры для промышленных приложений с большим количеством интерфейсов ввода-вывода. Благодаря используемому форм-фактору, обеспечивается максимально возможная площадь для разъемов ввода-вывода в конкретной локации. Системы могут располагаться на стене или на DIN-рейке. На передней панели устройства предусмотрены отверстия для вывода разъемов дополнительных плат ввода-вывода.

Система Octavio-Saturn построена на базе одноплатного компьютера Saturn компании Diamond. Компьютер оборудован долговечным 4-ядерным процессором Intel Atom E3950 1,6 ГГц «Apollo Lake» и распаянным на плате ОЗУ объемом 4 ГБ. Система оснащена разъемами ввода-вывода с фиксацией и способна работать в температурном диапазоне от −40 до +85 °C. Saturn представляет собой надежную платформу для встраиваемых компьютерных решений, предназначенных для работы в неблагоприятных условиях эксплуатации, что способствует защищенности и надежности систем Octavio в подобных условиях.

Интерфейсы ввода-вывода системы:

• 2х Gigabit Ethernet с разъемами RJ-45
• 2х HDMI type A
• 2х USB 3.0 type A
• 2х USB 2.0 type A
• HD audio с линейными входом и выходом и микрофонным входом. Разъемы 3,5 мм
• 2х RS-232/422/485 с разъемами DB9M
• Подсистема УСО с 16 аналоговыми входами, 4 аналоговыми выходами, и 6 GPIO на разъеме DB37F
• 16х дополнительных цифровых вводов-выводов на разъеме DB37F
• Отверстие под DB37 для пользовательского расширения ввода-вывода при помощи модулей minicard, M.2, или PCIe/104
• 2 отверстия под разъемы SMA для установки коммуникационных модулей minicard или M.2
• 5 В постоянного тока через подключаемый терминал с фиксацией

Расширение ввода-вывода

Расположенный внутри системы Octavio одноплатный компьютер Saturn SBC имеет разъемы PCIe / USB minicard и PCIe/104 OneBank. Они могут использоваться для установки в корпус дополнительных плат ввода-вывода, таких как сотовый модем, Wi-Fi, дополнительный аналоговый и цифровой ввод-вывод, Ethernet, и CAN, с последующим выводом разъемов на заранее намеченные отверстия на передней панели.

Использование вышеуказанных разъемов подразумевает вскрытие системы, поэтому, по возможности, рекомендуется оснащение системы всеми необходимыми интерфейсами ввода-вывода сразу при заказе.

Полная профессиональная подсистема УСО в соответствующей модели Octavio-Saturn, включает:

• 16 несимметричных / 8 дифференциальных аналоговых входов с разрешением 16 бит и частотой дискретизации 250 кГц
• АЦП FIFO с 2048 сэмплами для надежной высокоскоростной квантизации
• 4 аналоговых выхода с разрешением 16 бит и генератором импульсов заданной формы
• Программируемые диапазоны ввода-вывода включают: 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В, +/-10 В, +/-5 В, +/-2,5 В, и +/-125 В
• 22 цифровых ввода-вывода с логикой 3,3 В / 5 В
• 2 разъема DB37F: 1 для аналогового ввода-вывода и 1 для цифрового ввода-вывода
• Схема аналогового ввода-вывода включает программную автокалибровку, обеспечивающую точность в пределах +/- 2LSB. Калибровка может производиться программным способом в любой момент, что позволяет добиться максимальной производительности при эксплуатации устройства.

Система Octavio-Saturn с цифровым вводом-выводом имеет только 16 цифровых вводов-выводов на разъеме DB37. На месте второго разъема DB37 устанавливается заглушка, и данное отверстие может быть использовано для вывода разъемов пользовательских плат ввода-вывода.

Программное обеспечение Universal Driver от компании Diamond поддерживает все функции подсистемы УСО и облегчает программирование как в ОС Windows, так и в ОС Linux. Для ускорения разработки приложений имеются примеры программ.
