Diamond выпускает первый в мире модуль ЦАП стандарта FeaturePak

23 марта 2010

Компания Diamond Systems Corp., ведущий поставщик защищенных одноплатных компьютеров и модулей расширения ввода-вывода для разнообразных прикладных задач, в рамках выставки Embedded World 2010, прошедшей в марте Нюрнберге, представила первый в мире модуль УСО, совместимый со стандартом встраиваемых модулей расширения ввода-вывода FeaturePak. Несмотря на свои скромные размеры, FP-DAQ1616 может похвастаться самыми новыми и быстрыми технологиями Diamond аналогового ввода-вывода и взаимодействует с головными модулями через интерфейс высокоскоростной шины PCI Express хост-интерфейса FeaturePak.

FP-DAQ1616 обладает 16 входами 16-разрядного АЦП, частотой дискретизации 2 МГц и имеет емкие буферы FIFO (16K выборок) для надежного сбора данных в любых условиях. В число улучшенных характеристик АЦП входят программируемые диапазоны входных напряжений, полярности, режимов и пределов FIFO. Модуль также обладает 16 выходными каналами 16-разрядного ЦАП, с программируемыми диапазонами и полярностью.

Другой важной характеристикой FP-DAQ1616 является обладание передовой технологией автокалибровки с независимыми коэффициентами для каждого диапазона ввода и вывода, что гарантирует максимальную точность аналого-цифрового и цифро-аналогового преобразования во всех режимах работы и при расширенном диапазоне рабочих температур от -40 до +85 °C.

В число других характеристик малоразмерного модуля FeaturePak входят 7 портов 8-разрядного цифрового ввода-вывода (со смешанным управлением потоками - bit-wide и byte-wide), два 32-разрядных двунаправленных счетчика/таймера с программируемыми источником, четыре 24-разрядные схемы широтно-импульсной модуляции с рабочим циклом 0-100%, а также сторожевой таймер.

В комплекте с модулем FP-DAQ1616 компания Diamond бесплатно поставляет набор ПО Universal Driver, для облегчения задачи поддержки его УСО-функциональности в приложениях под управлением ОС Linux, Windows XP, Windows Embedded Standard и Windows Embedded CE. Для дополнительного ускорения разработки приложения в набор также входят демо-программы и образцы кода для каждой поддерживаемой ОС.

О стандарте модулей ввода-вывода FeaturePak
Спецификация FeaturePak описывает малоразмерные (3/5 от размера кредитной карты) прикладные personality-модули, уставливаемые в недорогие, низкопрофильные разъемы на одноплатных компьютерах (SBC), объединительных платах компьютеров-на-модуле (COM) и платах, выполненных на заказ.
Модули FeaturePak взаимодействуют с хостом через единственный недорогой 230-контактный разъем высокой плотности, обеспечивающий передачу сигналов хост-интерфейса PCI Express, USB, I2C и ряда других, плюс до 100 точек приложения ввода-вывода. Хост-интерфейс безразличен к типу процессора и совместим с системами и Intel-, и RISC-архитектуры. Кроме того, модули можно легко интегрировать во встриваемые решения наряду с Qseven, COM Express, SUMIT, PCI/104-Express, EBX и EPIC. Для получения дополнительной информации по модулям ввода-вывода стандарта FeaturePak I/O и FeaturePak Initiative, посетите сайт FeaturePak Initiative по адресу FeaturePak.org, или отправьте нам сообщение по электронной почте на адрес info@micromax.ru.


О компании Diamond Systems
Основанная 1989 году, компания Diamond Systems Corporation является ведущим поставщиком компактных, защищенных, работающих в расширенном температурном диапазоне, встраиваемых компьютерных решений для широкого спектра приложений, как стационарных, так и мобильных. Компания была одной из первых, кто освоил технологию PC/104 и в настоящее время является одним из ведущих мировых поставщиков встраиваемых модулей ввода-вывода и высокоинтегрированных одноплатных компьютеров, объединяющих на одной плате процессор и подсистему УСО. Обширная линейка продуктов компании Diamond включает в себя модули АЦП, ЦАП, цифрового ввода-вывода, последовательных коммуникаций, проводных и беспроводных соединений и блоки питания, а также одноплатные компьютеры и корпуса. Компания Diamond также предлагает полный спектр системных решений, включая возможность доработки на заказ плат или систем для приведения их в соответствие с требованиями конкретного приложения. Частная компания Diamond Systems Corporation располагается в Маунтин Вью (США), в самом центре Кремниевой долины.

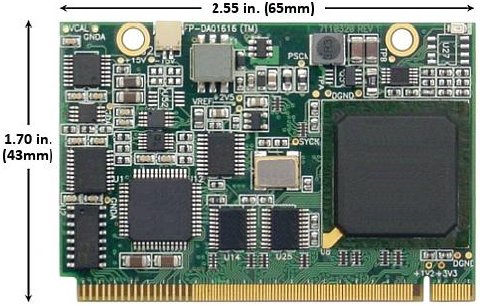

Модуль FP-DAQ1616

Модуль FP-DAQ1616

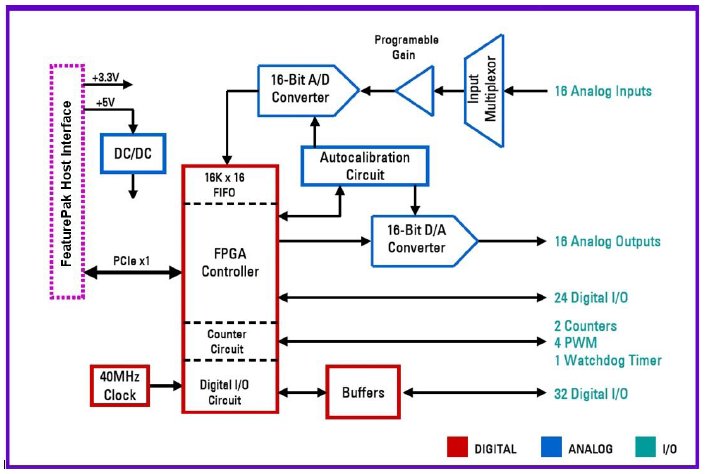

Архитектура модуля FP-DAQ1616

Архитектура модуля FP-DAQ1616
