Выдающийся одноплатный компьютер на базе процессора Intel Atom от компании Diamond Systems возрождает интерес к мезонинным архитектурам.

16 Сентября 2010

Построенный на базе процессора Intel AtomTM Z530 1,6 ГГц, одноплатный компьютер Aurora объединяет североамериканские ноу-хау в области разработки защищенных систем с усовершенствованными технологиями производственных процессов, получая на выходе богатый набор функций на малоразмерной плате форм-фактора PC/104 (90 х 96 мм). Но что самое важное, в Aurora используется простая, но беспрецендентная среди мезонинных одноплатных компьютеров, система охлаждения, позволяющая уменьшить размеры, снизить вес, энергопотребление и стоимость (size, weight and power and cost, SWaPaC) по сравнению с имеющимися одноплатными компьютерами стандартов VME и PC/104.

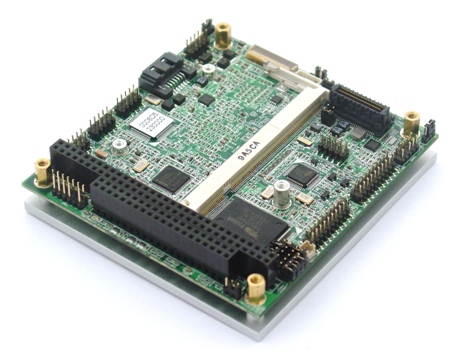

Diamond Systems Aurora SBC

«В связи со снятием с производства набора микросхем 855 во всех форм-факторах, возникла потребность в замене популярных одноплатных компьютеров на базе процессоров Pentium M и Celeron M на энергоэффективные продукты класса Atom», - заявил Колин МакКрэкен (Colin McCracken), вице-президент по маркетингу компании Diamond Systems, - «Обладающий системой охлаждения за счет теплопроводности, новый одноплатный компьютер Diamond Aurora расширяет возможности использования отведенных бюджетов благодаря несравненному набору характеристик. Вдвое меньшие размеры, вес, энергопотребление и стоимость - это очень сильное предложение по миграции с устаревающих продуктов. В случае с простыми системами командования, управления, сбора данных, с обновлениями портативных и транспортных систем, а также с коммуникационными приложениями, дни защищенных одноплатных компьютеров среднего уровня за 1000+ долларов сочтены - благодаря прекрасно подходящему для этих целей Aurora».

Aurora объединяет процессор Atom Z530 1,6 ГГц с ОЗУ до 2 ГБ SODIMM, Gigabit Ethernet, USB Flashdisk, Serial ATA (SATA), 4 последовательными портами RS-232 (2 с поддержкой RS-422/485), 4 портами USB 2.0, портами PS/2 для подключения клавиатуры и мыши, и шинами расширения SUMIT-A и PC/104 ISA. До появления Aurora, такой обширный набор функциональных возможностей обычно был доступен мезонинным системам из двух плат или одноплатным компьютерам с «крыльями» (отклонениями от форм-фактора). В отличие от модулей COM Express, нуждающихся в питании +12 В и разработке несущих плат на заказ, Aurora экономит энергию, питаясь от единственного маломощного источника +5 В, но при этом допускает модификацию подсистем ввода-вывода в соответствии с требованиями заказчика путем подключения модуля SUMIT. Aurora поддерживает операционные системы Windows Embedded Standard и Linux 2.6.

В число характеристики защищенности входят работа в температурном диапазоне от -40 ºC до +71 ºC и новое инновационное решение SO-DIMM с опциональными монтажными отверстиями для дополнительной защищенности. Защищенный разъем ОЗУ, разработанный Diamond, будет производиться рядом поставщиков встраиваемых систем. Встроенный разъем SATA позволяет подключать твердотельные накопители (SSD) короткими (3") кабелями с защелкой и не требует внешнего преобразователя SATA. Компания Diamond решила преобразовывать IDE (PATA) в SATA непосредственно силами платы, т.к. драйверы IDE сняты с производства и существует риск повышения цен и сокращения жизненного цикла твердотельных накопителей с интерфейсом IDE по сравнению с твердотельными накопителями форм-фактора 2,5" с интерфейсом SATA. Охлаждение за счет теплопроводности является идеальным решением для герметичных (водо- / пыленепроницаемых) металлических корпусов, поскольку предотвращает тепловой пробой и повышает надёжность и долговечность электроники.

Aurora хорошо подходит для использования в качестве базового x86-контроллера в широком спектре приложений. SUMIT-A - это компактный интерфейс для шин PCI Express x1, USB, LPC и I2C. Комбинация интерфейсов расширения SUMIT и PC/104 является следующим шагом на пути поддержки огромнейшей экосистемы мезонинных плат ввода-вывода, т.к. микросхемы PCI снимаются с производства в пользу PCI Express. Системные разработчики, использующие платы ввода-вывода стандарта PC/104, теперь могут продолжать использовать их и дальше не увеличивая высоту стойки из-за использования платы моста, и не перерабатывая полностью ПО и стойку для использования плат ввода-вывода на базе PCI.

В число поддерживаемых в настоящий момент операционных систем входят Windows XP и Linux 2.6, поддержка других ОС и ОСРВ (ОС реального времени) доступна по запросу.

О компании Diamond Systems
Основанная 1989 году, компания Diamond Systems Corporation является ведущим поставщиком компактных, защищенных, работающих в расширенном температурном диапазоне, встраиваемых компьютерных решений для широкого спектра приложений, как стационарных, так и мобильных. Компания была одной из первых, кто освоил технологию PC/104 и в настоящее время является одним из ведущих мировых поставщиков встраиваемых модулей ввода-вывода и высокоинтегрированных одноплатных компьютеров, объединяющих на одной плате процессор и подсистему УСО. В одноплатных компьютерах Diamond Systems используется система охлаждения за счет теплопроводности вместо традиционных радиаторов охлаждения - для улучшения теплорассеяния и повышения надёжности. Модули расширения ввода-вывода можно легко установить поверх одноплатного компьютера или даже между платами в стойке. Обширная линейка продуктов компании Diamond включает в себя модули АЦП, ЦАП, цифрового ввода-вывода, последовательных коммуникаций, проводных и беспроводных соединений и блоки питания, а также одноплатные компьютеры и корпуса. Частная компания Diamond Systems Corporation располагается в Маунтин Вью (США), в самом центре Кремниевой долины.
